FR 19
INSTALLATION

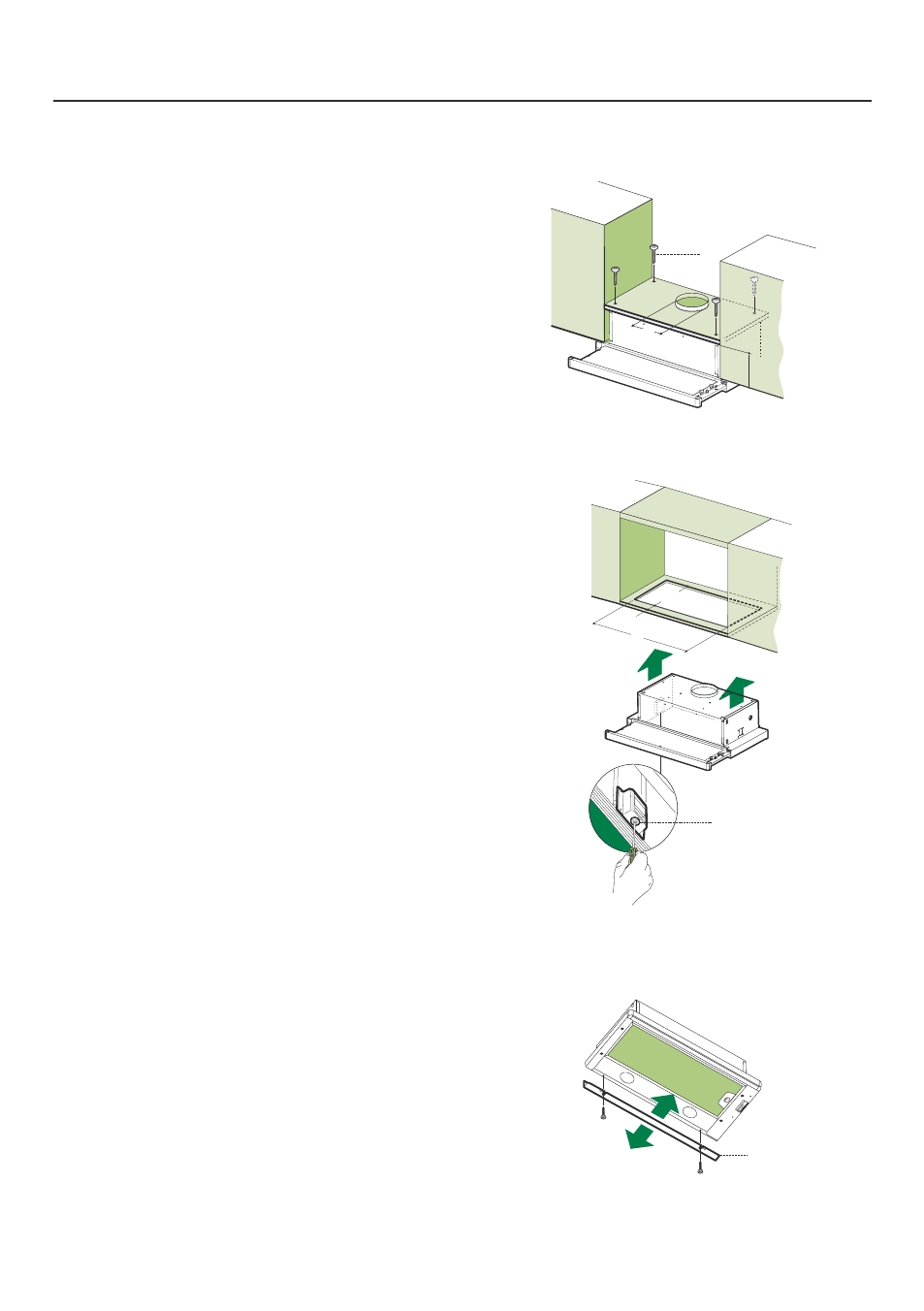

Perçage du Plan de support et Mon-
tage de la Hotte
MONTAGE AU MOYEN DE VIS
• Le Plan de support de la Hotte doit être monté
plus en haut de 135 mm. par rapport au Plan
inférieur des Armoires murales.
• Percer un trou de ø 4,5 mm. sur le support, en
utilisant le Gaba-rit de perçage fourni avec l’ap-
pareil.
• Percer un trou de ø 125 mm. sur le Plan de sup-
port, en utilisant le Gabarit de perçage fourni
avec l’appareil.
• Fixer à l’aide des 4 Vis 12a (4,2 x 44,4) fournies
avec l’appareil.
MONTAGE AVEC FIXATION PAR ENCLIQUETAGE
• Il est possible d’installer la Hotte directement
sur le plan infé-rieur des Armoires murales au
moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de
l’Armoire mu-rale, comme indiqué.
• Insérer la Hotte jusqu’à accrocher les Supports
latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf de-
puis le bas de la Hotte.
PROFIL DE FERMETURE
• Il est possible de boucher l’espace entre le re-
bord de la Hotte et la Paroi du fond, en appli-
quant le Profil 20 fourni avec l’appareil, à l’aide
des Vis déjà prévus à cet effet.
���
��
�
��� ���
��
���
���������
��
��
