NL

33

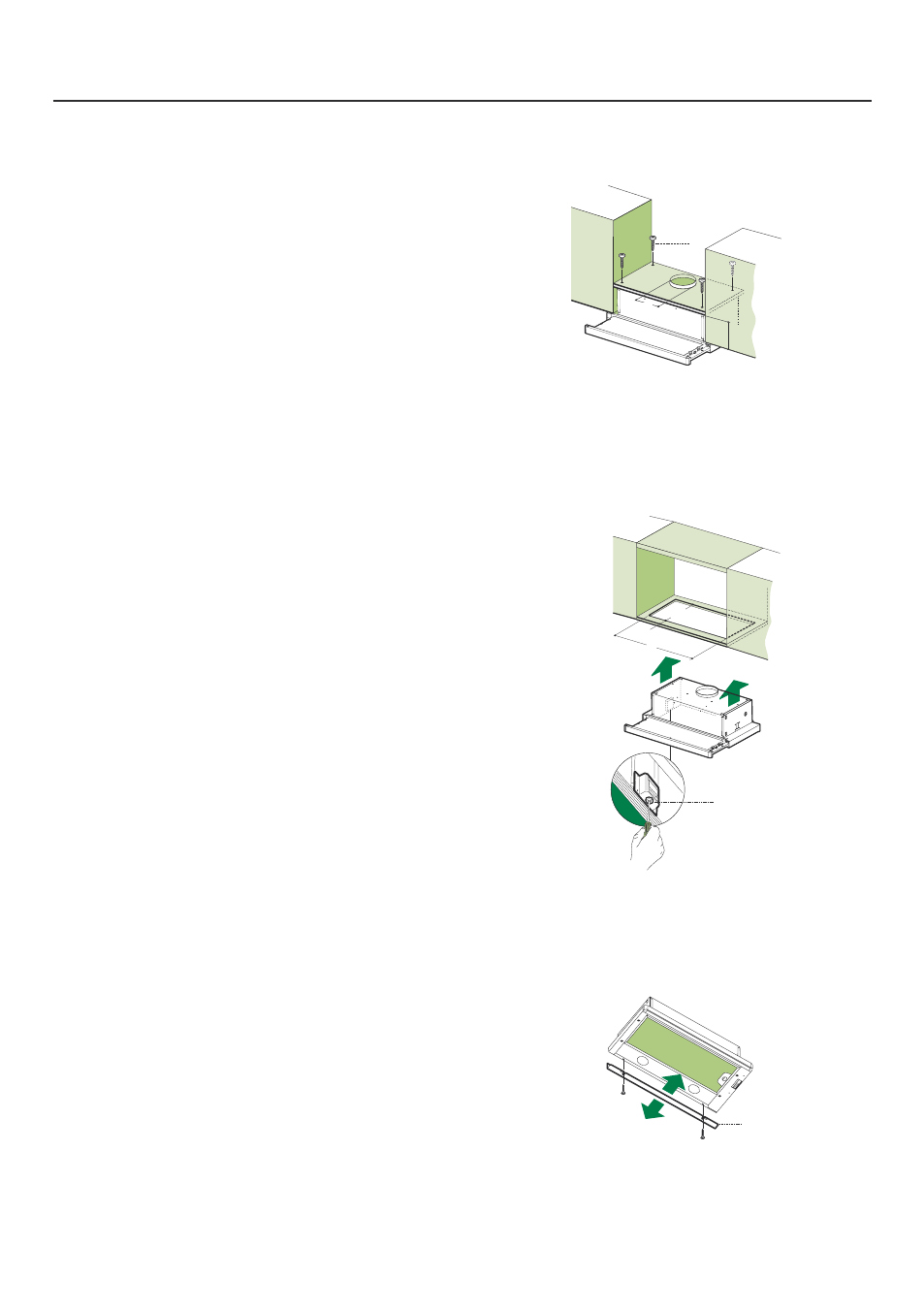

INSTALLATIE

Boren van gaten in draagvlak en mon-

tage kap

MONTAGE MET SCHROEVEN

• Het draagvlak van de kap moet 135 mm hoger

zijn dan het ondervlak van de hangkastjes.

• Boor een gat van ø 4,5 mm in de drager met

behulp van de bijgeleverde boormal.

• Boor een gat van ø 125 mm in het draagvlak met

behulp van de bijgeleverde boormal.

• Bevestig met de 4 bijgeleverde schroeven

12a

(4,2 x 44,4).

MONTAGE MET KLIKBEVESTIGING

• De kap kan rechtstreeks op het ondervlak van

de hangkastjes worden geinstalleerd met zij-

steunen met klikbevestiging.

• Boor gaten in de ondervlakken van de hang-

kastjes, zoals aan-gegeven.

• Plaats de kap tot deze vasthaakt op de zijsteu-

nen met klikbevestiging.

• Blokkeer het geheel door de schroeven

Vf

vanaf de onderkant van de kap vast te draaien

SLUITPROFIEL

• De ruimte tussen de rand van de kap en de ach-

terwand kan worden afgesloten met behulp van

het bijgeleverde profiel

20 met de voor dit doel

reeds aanwezige schroeven.

��

��

�

��

��

��

��

��

��

��
