FR 20
Branchements

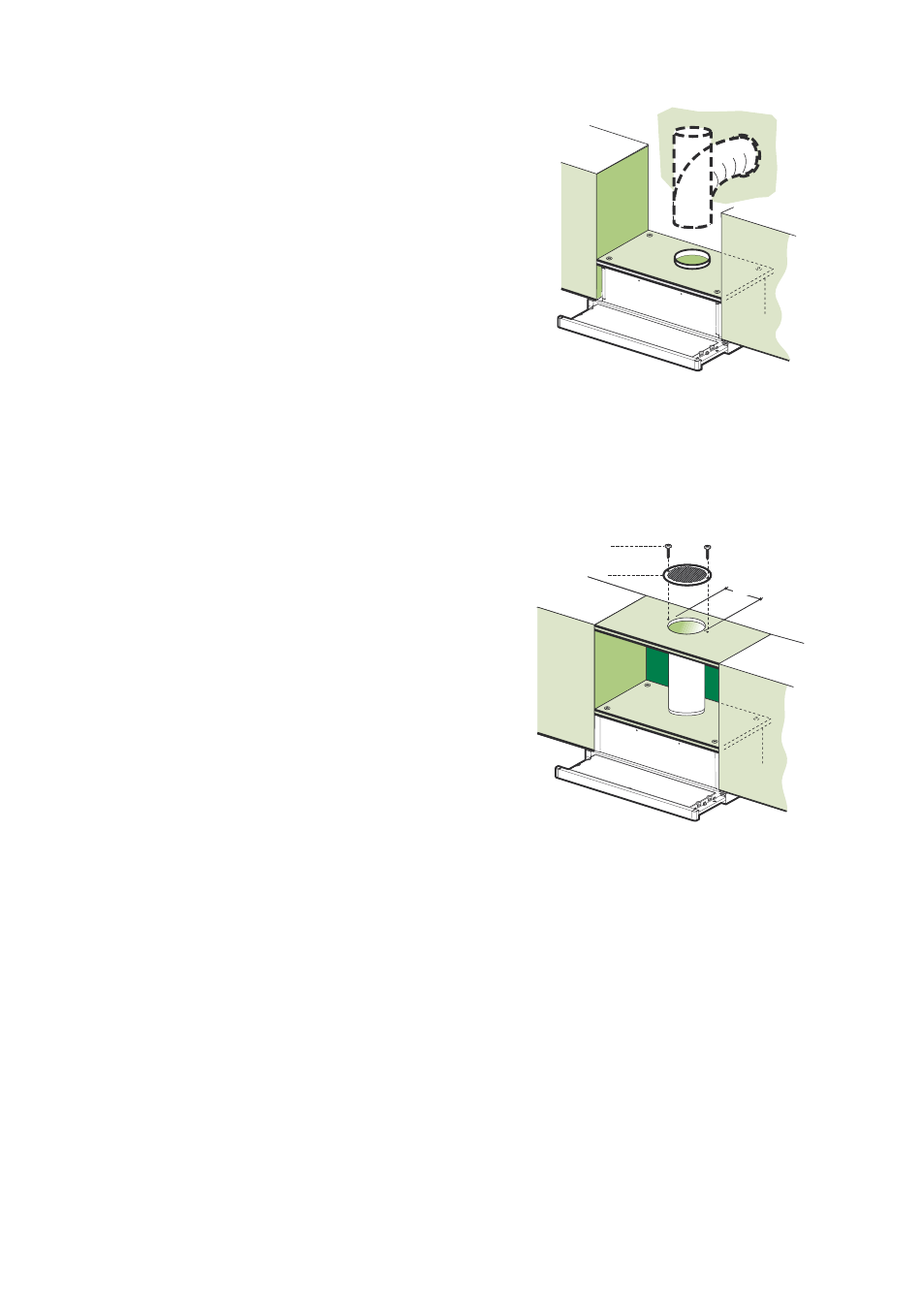

SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher
la hotte à la tuyauterie de sortie utilisant un tube
rigide ou flexible avec le même diamètre de la flas-
que précé-demment installée.
• Fixer le tube par des colliers appropriés. Le ma-
tériau nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au char-
bon actif.
SORTIE AIR VERSION FILTRANTE
• Percer un trou de ø 125 mm. sur l’éventuelle Ta-
blette qui se trouve au-dessus de la Hotte.
• Insérer le flasque 10a sur la sortie du corps de la
hotte.
• Connecter la Flasque au trou de sortie sur la
Tablette qui se trouve au-dessus de la Hotte,
au moyen d’un tuyau rigide ou flexible de ø120
mm.
• Fixer le tube par des colliers appropriés. Le ma-
tériau nécessaire n’est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l’air re-
cyclé à l’aide de 2 Vis 12e (2,9 x 12,7) fournies
avec l’ap-pareil.
• S’assurer de la présence des filtres anti-odeur
au charbon actif.
BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant
un interrupteur bipolaire avec ouverture des
contacts d’au moins 3 mm.
• Après avoir installé la hotte, il est indispensable
pour la première fois d’ouvrir le chariot coulis-
sant de façon énergique, jusqu’à ce que l’on en-
tende le déclic de fin de course.
�����
���
�
�
��� ���
