Anschlüsse

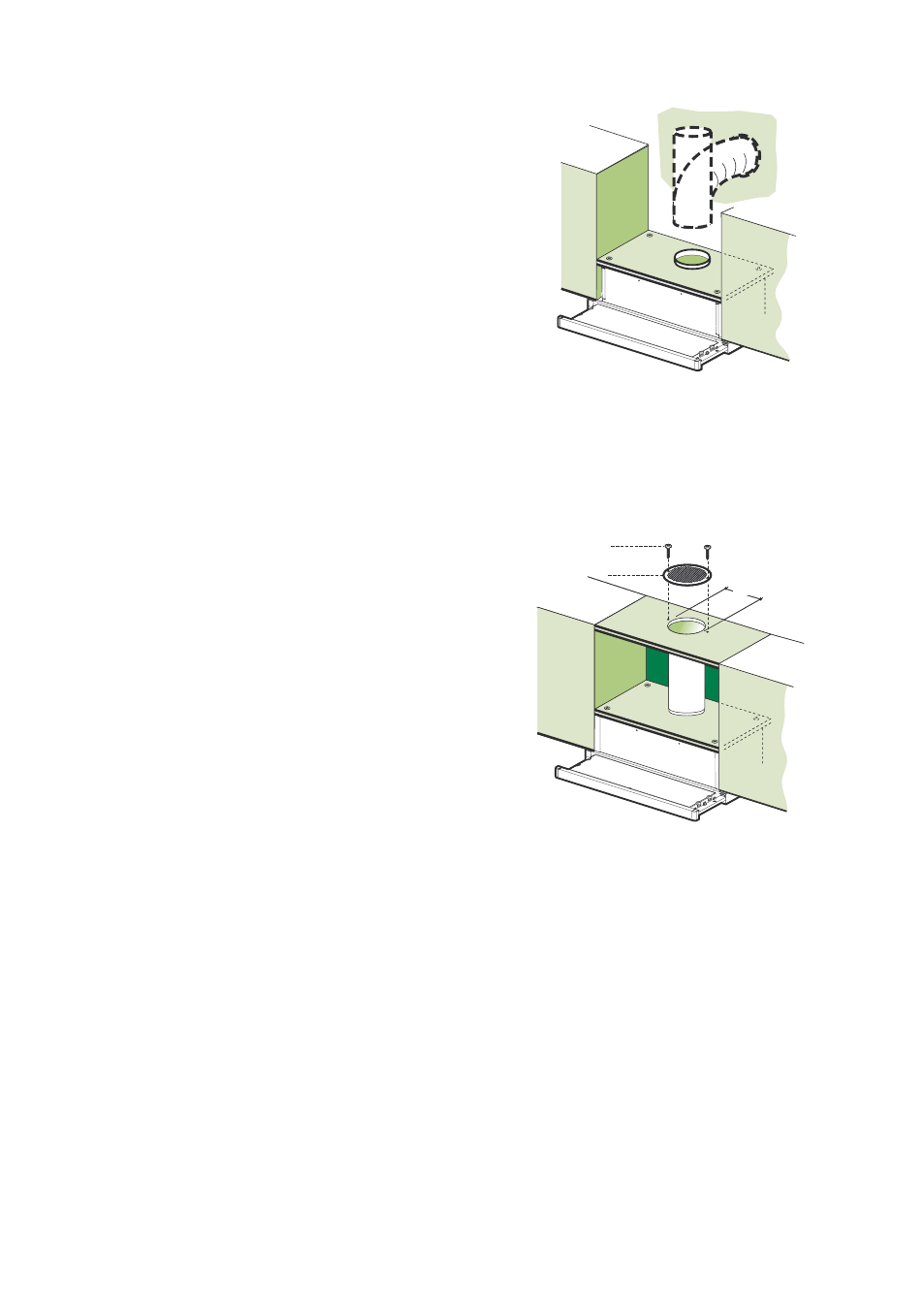

Anschluss Bei Abluftbetrieb
Für die Installation der Haube im Abluftbetrieb mit Hil-
fe eines Rohres oder Schlauches vom selben Durch-
messer wie der zuvor installierte Flansch (ø 150mm, ø
125 mm oder ø 120 mm) am Gebläseaustrittsstutzen
anschließen..
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
Anschluss Bei Umluftbetrieb
• In das eventuell über der Haube vorhandene Bord
ein Loch ø 125 mm bohren.
• Den Flansch 10a am Haubenaustritt anbringen.
• Den Flansch beim Luftaustritt oberhalb der Haube
mit Rohr oder Schlauch ø120 mm verbinden.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgeliefer-
ten Schrauben 12e (2,9 x 12,7) auf dem Hänge-
schrank.
• Sicherstellen, dass der Aktivkohlefilter eingesetzt ist
Elektroanschluss
• Bei Anschluss der Haube an das Stromnetz muss
ein zweipoliger Schalter mit einem Öff-nungsweg von
mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der
Auszug energisch geöffnet werden, bis bei Erreichen
des Endanschlages ein Klicken zu hören ist.
�����
���
�
�
��� ���
