Podręcznik instalacji
Polski
Instalacja procesora
OSTRZEŻENIE. Aby zapobiec uszkodzeniu
styków gniazda, nie należy zdejmować
pokrywy PnP, jeśli nie będzie instalowany
procesor.

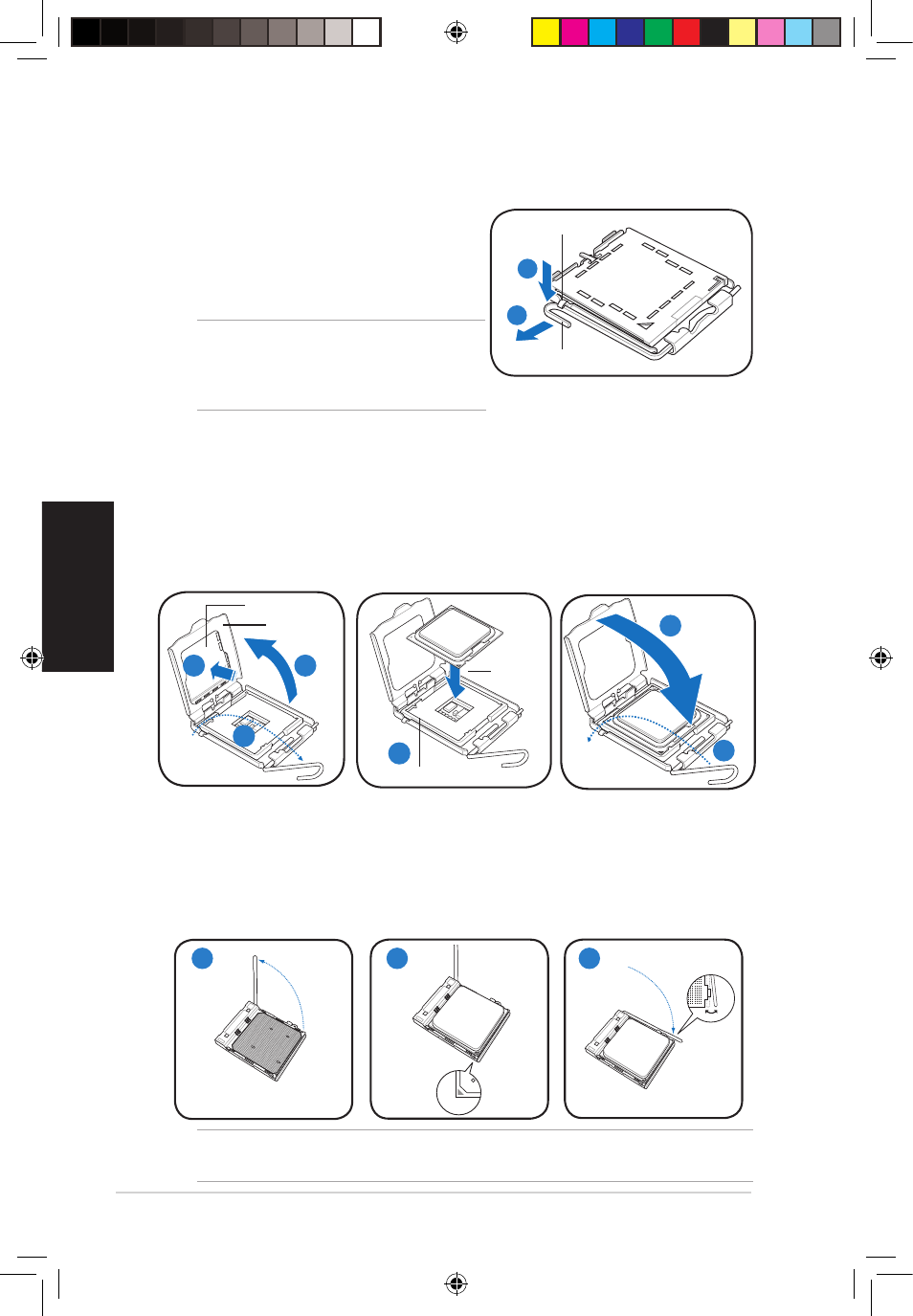

Instalacja radiatora i wentylatora procesora AMD Intel
1. Zlokalizuj gniazdo procesora na płycie
głównej.
2. Naciśnij kciukiem dźwignię mocowania (2A)
i przesuń ją na lewo (2B), aż do zwolnienia z
zatrzasku.
3. Unieś dźwignię mocowania w kierunku strzałki pod kątem 135º.
4. Unieś płytę mocowania kciukiem i palcem wskazującym pod kątem 100º (4A), a
następnie naciśnij nasadkę PnP w oknie płyty mocowania w celu usunięcia (4B).
5. Ustaw procesor nad gniazdem, upewniając się, że złoty trójkąt znajduje się w dolnym
lewym rogu gniazda. Wypust wyrównujący powinien pasować do nacięcia procesora.
6. Zamknij płytę mocowania (6A), a następnie naciśnij dźwignię mocowania (6B), aż do
zatrzaśnięcia w zatrzasku.
3
Płyta
mocowania
Nasadka PnP
4B 4A
6B
6A
Dźwignia mocowania
Zatrzask
2A
2B
Znak
złotego
trójkąta
Wypust wyrównujący
5
Instalacja pakietu procesora AMD
1. Odszukaj gniazdo procesora, a następnie podnieś dźwignię gniazda pod kątem 900
– 1000.
2. Zainstaluj procesor w gnieździe, upewniając się, że róg procesora oznaczony złotym
trójkątem jest dopasowany do rogu gniazda ze znakiem małego trójkąta.
3. Naciśnij do dołu dźwignię gniazda w celu zamocowania procesora.
OSTRZEŻENIE: Nieprawidłowa instalacja procesora w gnieździe, może spowodować
wygięcie szpilek i poważne uszkodzenie procesora!
1 2 3
