Page 18
Installationshandbuch
Deutsch

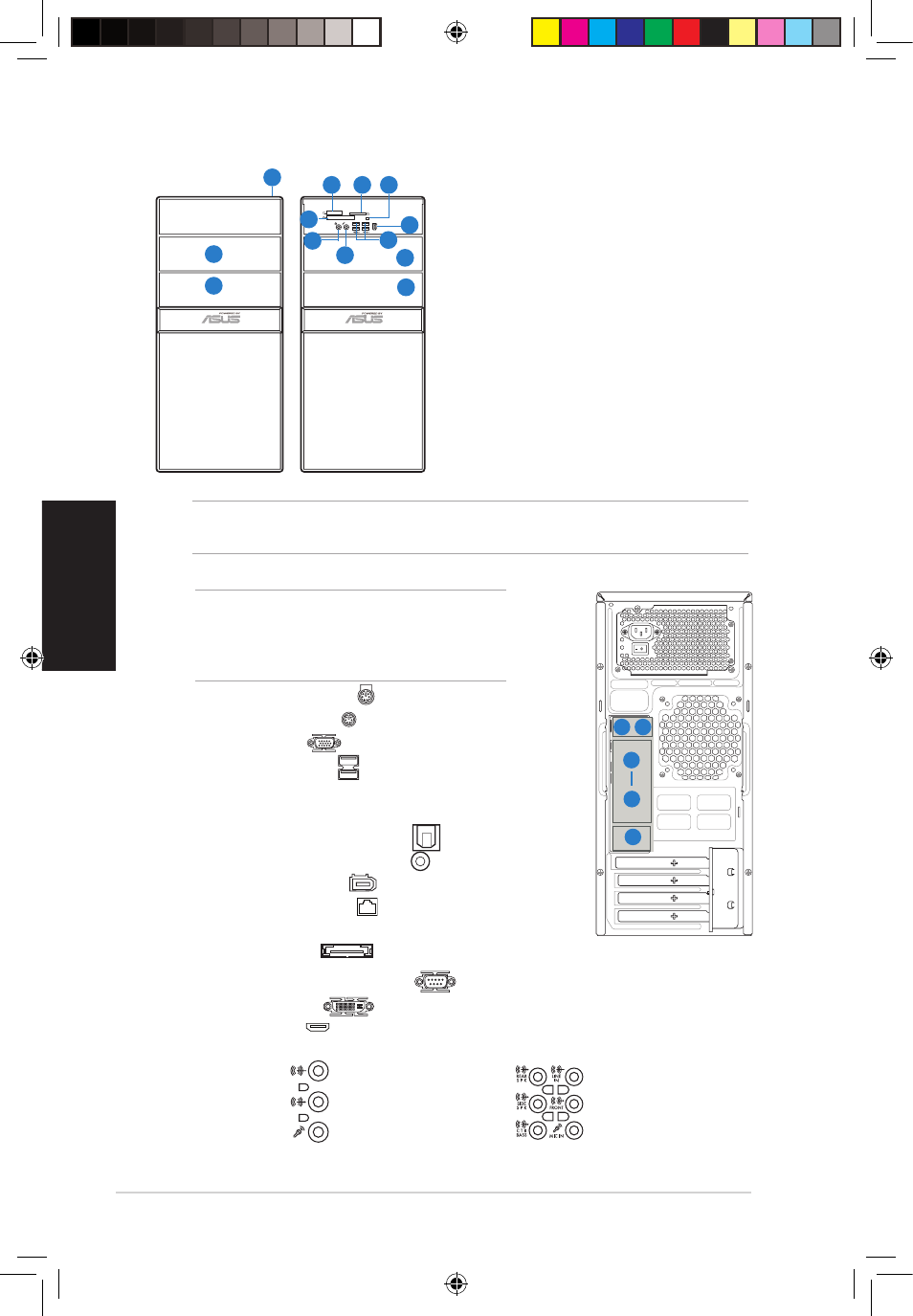

Rückseite
HINWEIS: Die Rücktafelanschlüsse und ihre
Positionen können je nach Systemmodell
variieren. Genauere Beschreibungen finden Sie
im Benutzerhandbuch des Systems.
1.
PS/2-Tastaturanschluss ( )
2.
PS/2-Mausanschluss ( )
3.
VGA-Anschluss (
)
4.
USB 2.0-Anschlüsse ( )
(einige Modelle verfügen über
vier USB 2.0-Ports an der Rückseite)
5.
Einer der folgenden Anschlüsse:
•
Optischer S/PDIF-Ausgang (
)
•
Koaxialer S/PDIF-Ausgang ( )
6.
IEEE1394a-Anschluss (
)
(nur in bestimmten Modellen)
7.
LAN (RJ-45)-Anschluss ( )
8.
Einer der folgenden Anschlüsse:
•
E-SATA-Port (
)
•
Serieller (COM1) Anschluss (
)
•
DVI-Ausgang (
)
•
HDMI-Port (
)
9.
Eine der folgenden Audioanschlusskonfigurationen:
•
6-Kanal
• 8-Kanal
Details finden Sie in der Konfigurationstabelle des Benutzerhandbuchs.
1
3
2
3
5
4
7
6
2
8
9
10
11
HDMI
DVI
SPDIF OU
T
1 2
3
8
9
Frontseite
NOTE: * Einige Modelle verfügen über zwei zus�tzliche USB 2.0-Ports und/oder einen
Einige Modelle verfügen über zwei zus�tzliche USB 2.0-Ports und/oder einen
IEEE 1394a-Port.
1.
Stromschalter
2.
Optischer
zoll Laufwerks-
schachtabdeckung
3.
5,25 Zoll Laufwerks-schachtabdeckung
4.
MemoryStick
®
/ MemoryStick Pro™-
Kartensteckplatz
5.
Secure Digital™/ Multimedia-
Kartensteckplatz
6.
Kartenleser-LED
7.
CompactFlash
®
/ Microdrive™-
Kartensteckplatzt
8.
Kopfhöreranschluss
9.
Mikrofonanschluss
10. USB 2.0-Anschlüsse*
11. IEEE1394a-Anschluss*
