Instalační příručka
Česky

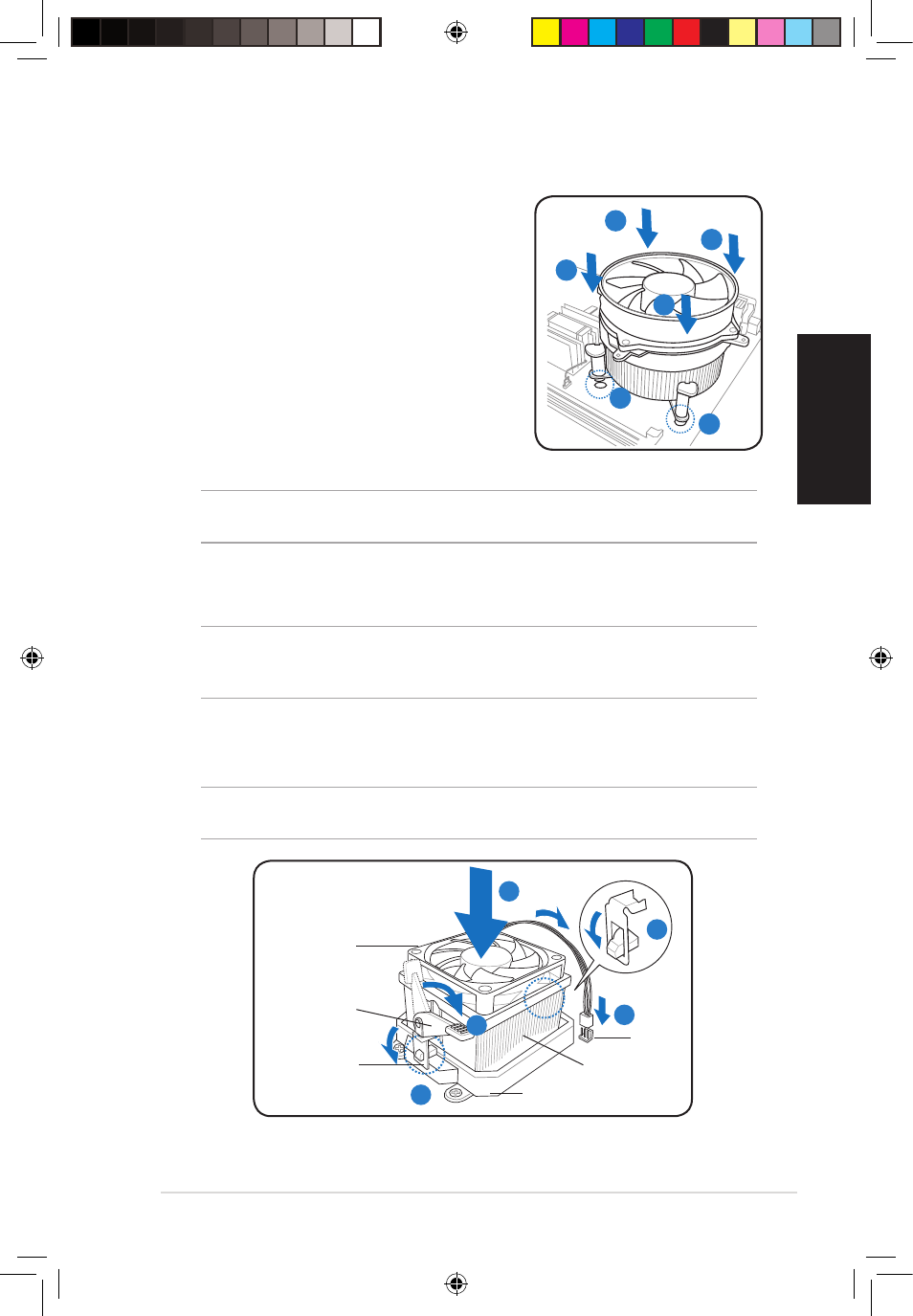

Instalace ventilátoru a chladiče procesoru
Instalace tepelné jímky a ventilátoru procesoru Intel ®
1. Umístěte chladič na horní část nainstalovaného
procesoru tak, aby čtyři úchyty odpovídaly otvorům
na základní desce.
2. Postupně stiskněte každé dva úchyty v úhlopříčné
poloze tak, aby bylo zajištěno pevné uchycení
chladiče s ventilátorem.
3. Po usazení ventilátoru a chladiče připojte kabel
ventilátoru procesoru ke konektoru na základní
desce.
A
B
B
A
1
1
Instalace tepelné jímky a ventilátoru
procesoru AMD
1. Umístěte chladič na horní část nainstalovaného procesoru.
DŮLEŽITÉ. Ventilátor a chladič musí být zcela usazeny v základně retenčního modulu;
v opačném případě nelze zaklapnout retenční konzolu na místo.
2. Připojte jeden konec retenční konzole k základně retenčního modulu.
3. Připevněte druhý konec retenční konzole (v blízkosti zámku retenční konzole) k
základně retenčního modulu tak, aby zaklapl na místo.
POZNÁMKA. Balení chladiče a ventilátoru je dodáváno s pokyny pro instalaci
procesoru, chladiče a retenčního mechanizmu. Pokud pokyny v této části nejsou
totožné s dokumentací k procesoru, postupujte podle dokumentace k procesoru.
4. Stisknutím zámku retenční konzole na retenčním mechanizmu zajistěte chladič a
ventilátor k základně retenčního modulu.
5. Připojte kabel ventilátoru procesoru ke konektoru na základní desce.
UPOZORNĚNÍ. Nezapomeňte připojit konektor ventilátoru procesoru! V opačném
případě bude systém sledování hardwaru signalizovat chybu.
2
1
5
3
4
Základna retenčního modulu
Chladič procesoru
Ventilátor
procesoru
Zámek retenční
konzole
Retenční konzola
Konektor
ventilátoru
procesoru
