Manuale per l’ Installazione
Italiano
Installazione della CPU
ATTENZIONE. Per evitare di danneggiare i
pin, non rimuovere la protezione PnP salvo si
stia installando una CPU.

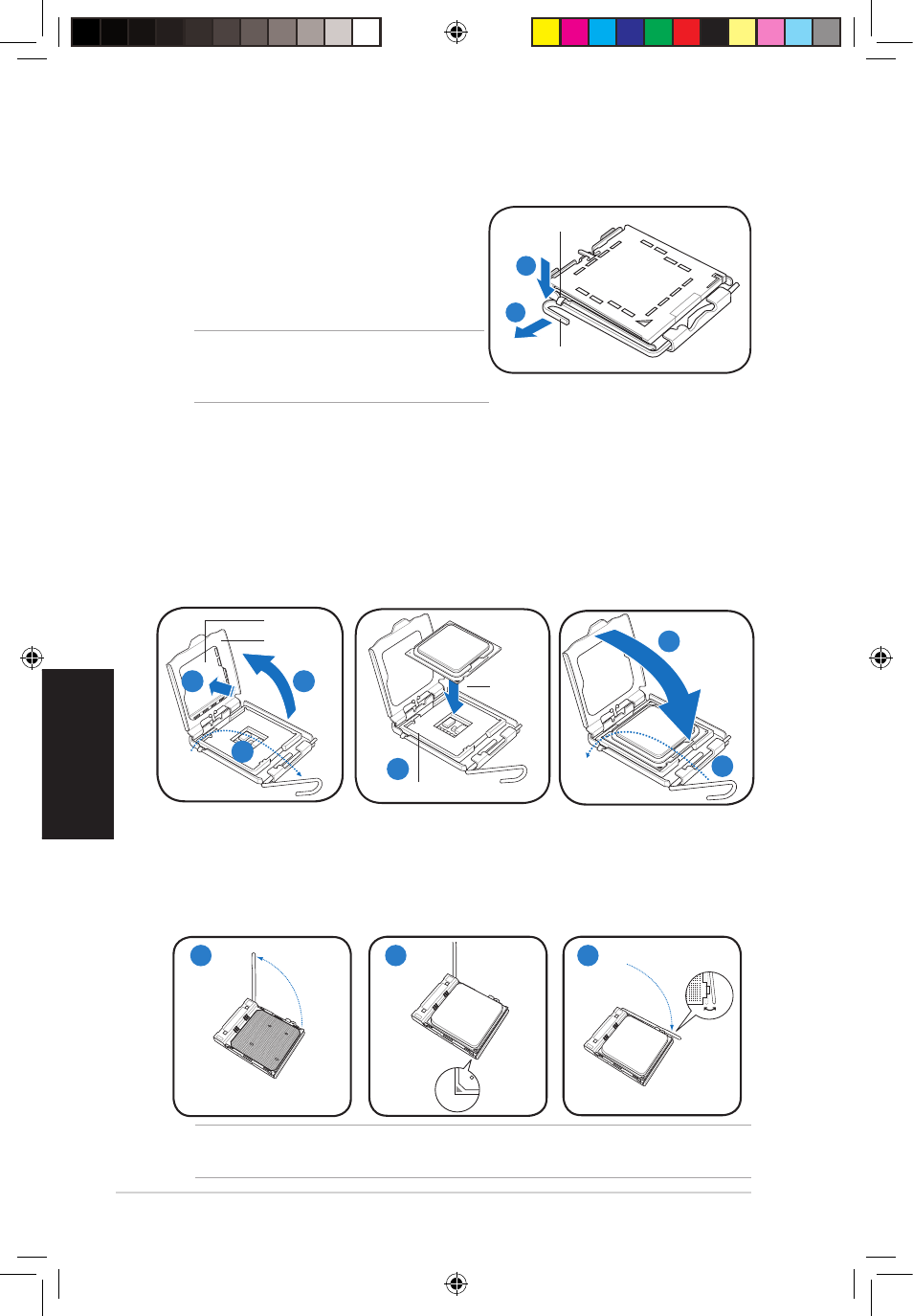

Installazione di una CPU Intel
1. Individuare il socket CPU sulla scheda
madre.
2. Premere la leva di carico con il pollice (2A) e
spostarla verso sinistra (2B) finché non sarà
rilasciata dalla linguetta che la trattiene.
3. Sollevare la leva di caricamento nella direzione della freccia per un angolo di
135º.
4. Sollevare la piastra di caricamento con il pollice (4A), poi premere con
l’indice il tappo PnP dalla piastra di caricamento per rimuoverlo (4B).
5. Posizionare la CPU sopra lo zoccolo, assicurandosi che il triangolo dorato
sia allineato con l’angolo in basso a sinistra dello zoccolo. Il punto di
allineamento presente sullo zoccolo dovrà inserirsi nell’intaglio della CPU.
6. Chiudere la piastra di caricamento (6A), poi premere la leva di caricamento
(6B) finché non si blocca nella linguetta di ritenzione.
3
Piastra di
caricamento
Tappo PnP
4B 4A
6B
6A
Leva di Carico
Linguetta di Ritenzione
2A
2B
Triangolo
Dorato
Punto di allineamento
5
Installazione di una CPU AMD
1. Localizzare il socket della CPU, poi sollevare la leva per un angolo di 90º-100º.
2.
Installare la CPU al socket, assicurandosi che l’angolo della CPU con il triangolo dorato
corrisponda all’angolo del socket con un piccolo triangolo.
3. Premere verso il basso la leva del socket per bloccare la CPU.
ATTENZIONE. Un’installazione non corretta della CPU nel socket può danneggiare
gravemente la CPU e i suoi contatti!
1 2 3
