Installing a CPU
ВНИМАНИЕ. Во избежание повреждений контактов сокета, не снимайте крышку, если вы не
устанавливаете процессор.
Установка радиатора и вентилятора для
процессора Intel

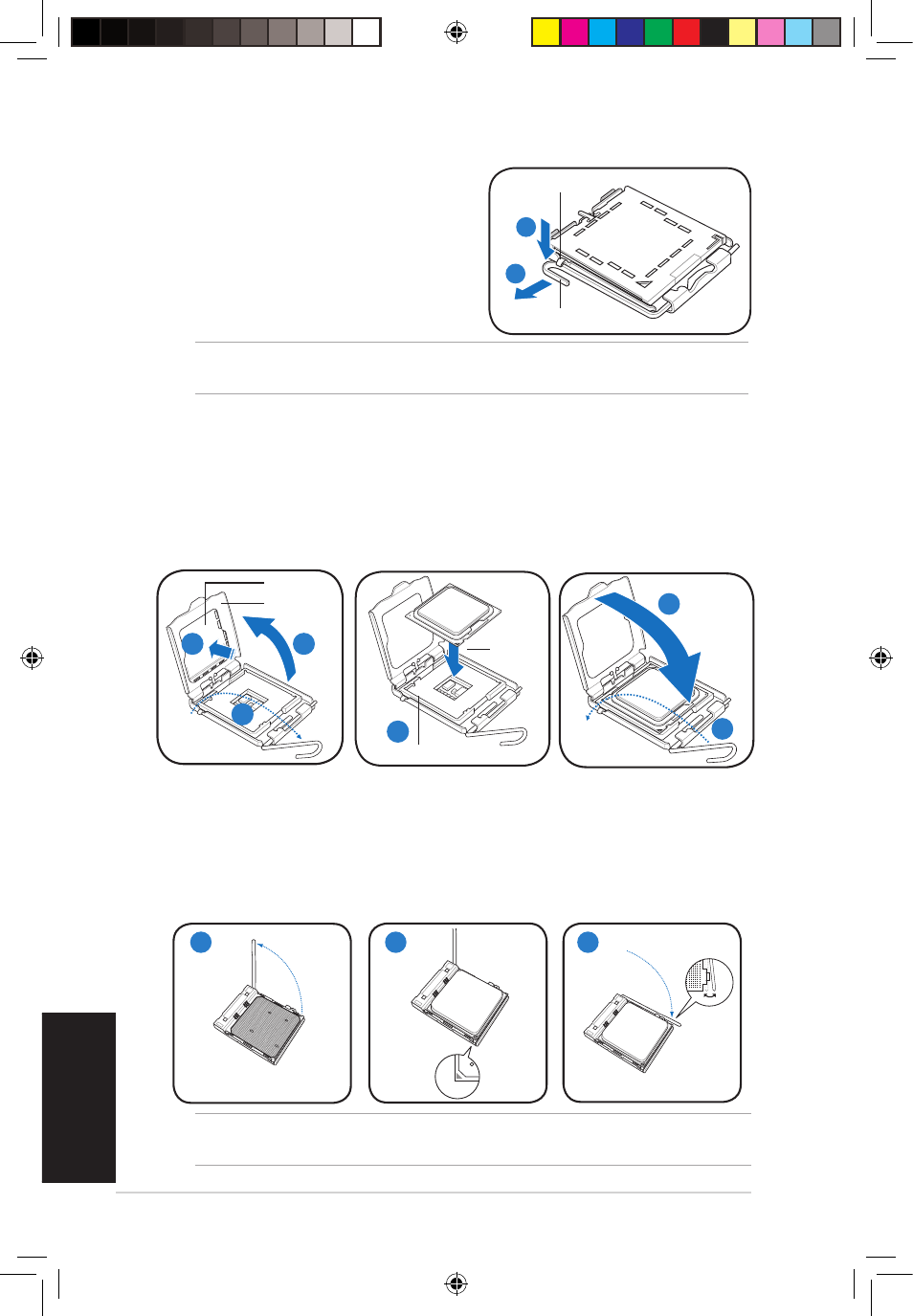

1. На материнской плате найдите сокет процессора.
2. Нажмите большим пальцем на прижимной рычаг
(2А) и перемещайте его влево (2В) до тех пор, пока
он не высвободится из-под фиксирующего выступа.
3. Поднимите прижимной рычаг на 135 º по направлению стрелки.
4. Большим и указательным пальцами поднимите прижимную пластину на 100 º (4А), затем
выдавите защитную крышку из отверстия в прижимной пластине (4В).
5. Расположите ЦПУ над гнездом, убедившись в том, что золотой треугольник находится в нижнем
левом углу гнезда. Ключевые элементы должны соответствовать выемкам в ЦПУ.
6. Закройте прижимную пластину (6А), затем нажмите на прижимной рычаг (6В), чтобы он оказался
под фиксирующим выступом.
3
Load plate
PnP cap
4B 4A
6B
6A
Load lever
Retention tab
2A
2B
Gold triangle
mark
Alignment key
5
Установка процессора AMD
1. Поднимите рычаг сокета на угол 90-100 градусов.
2. Установите процессор в сокет, совместите угол процессора, имеющий золотой треугольник, с
углом сокета, имеющим маленький треугольник.
3. Опустите рычаг сокета вниз для закрепления процессора.
ВНИМАНИЕ. Неправильная установка процессора в сокет может погнуть выводы и повредить
сам процессор!
1 2 3
