Manual de instalação
Português
1
2
3
4
6
5
7

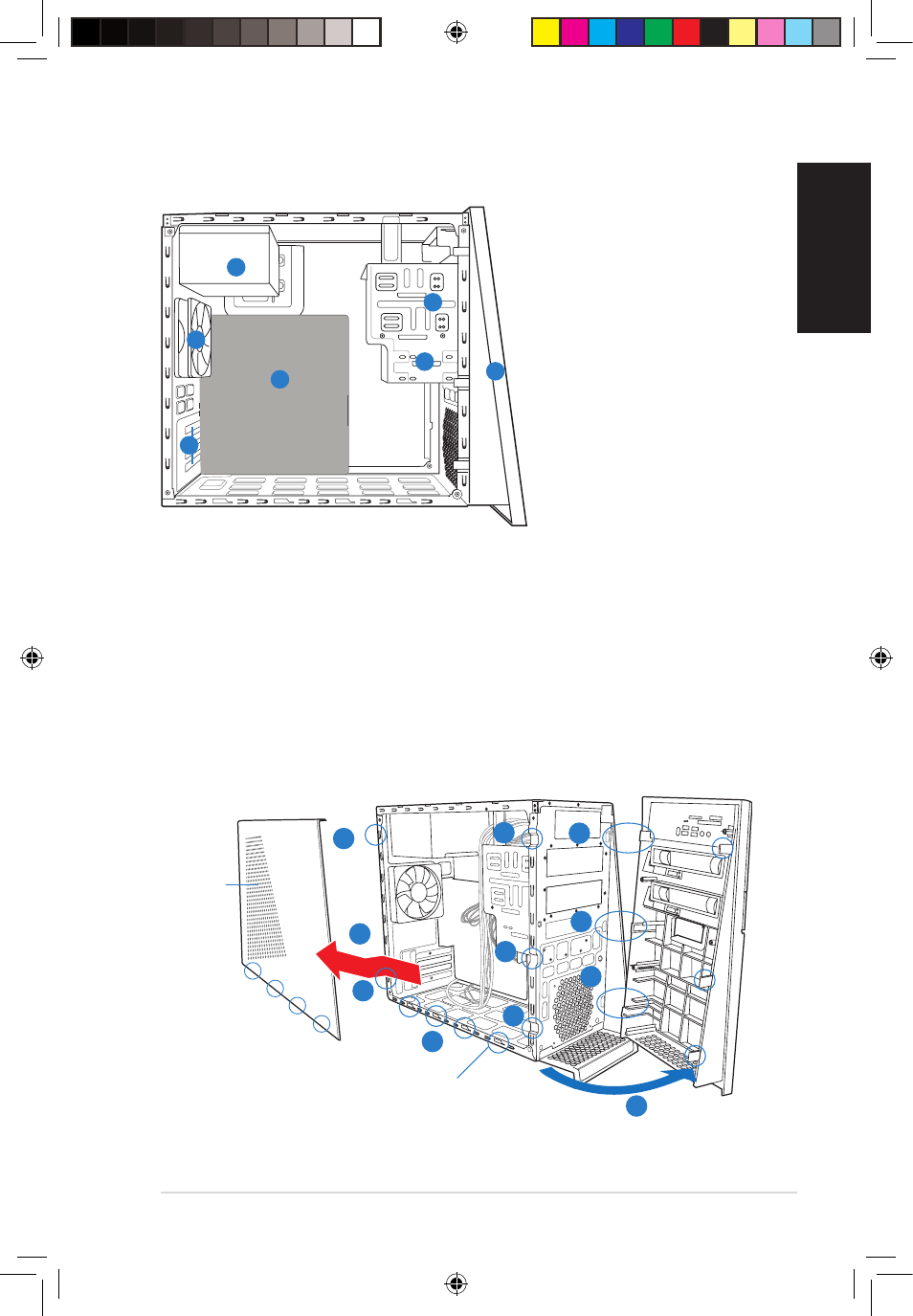

Componentes internos
1. Tampa do painel frontal
2. Compartimento vazio para
unidade óptica de 5,25”
3. Compartimento da unidade de
disco rígido
4. Fonte de alimentação
5. Placa principal ASUS
6. Ranhura no chassis para a
ventoinha
7. Suportes metálicos da ranhura
de expansão
Remoção da tampa lateral e do painel frontal
1. Remova os parafusos existentes no painel traseiro.
2. Puxe a tampa lateral em direcção ao painel traseiro até as patilhas da tampa se
soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do painel frontal, de seguida levante-as até estas se soltarem do
chassis.
4. Rode o painel frontal para a direita até as patilhas do tipo dobradiça existentes no lado
direito focarem expostas.
5. Remova o painel frontal e coloque-o de lado.
1
1
2
2
4
3 4
4
3
3
4
Conduta
de ar
Orifícios das patilhas do
chassis
