Page 32
32
ASUS M3A78-EH
3. Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu
triunghiul aurit să corespundă acelui colţ al soclului care are un triunghi mic.
4. Introduceţi cu atenţie procesorul în socket.
5. Când procesorul este bine introdus în socket, apăsaţi pe pârghia socket-ului
pentru a fixa procesorul. Pârghia va produce un scurt click pentru a indica că
este în poziţia închis.

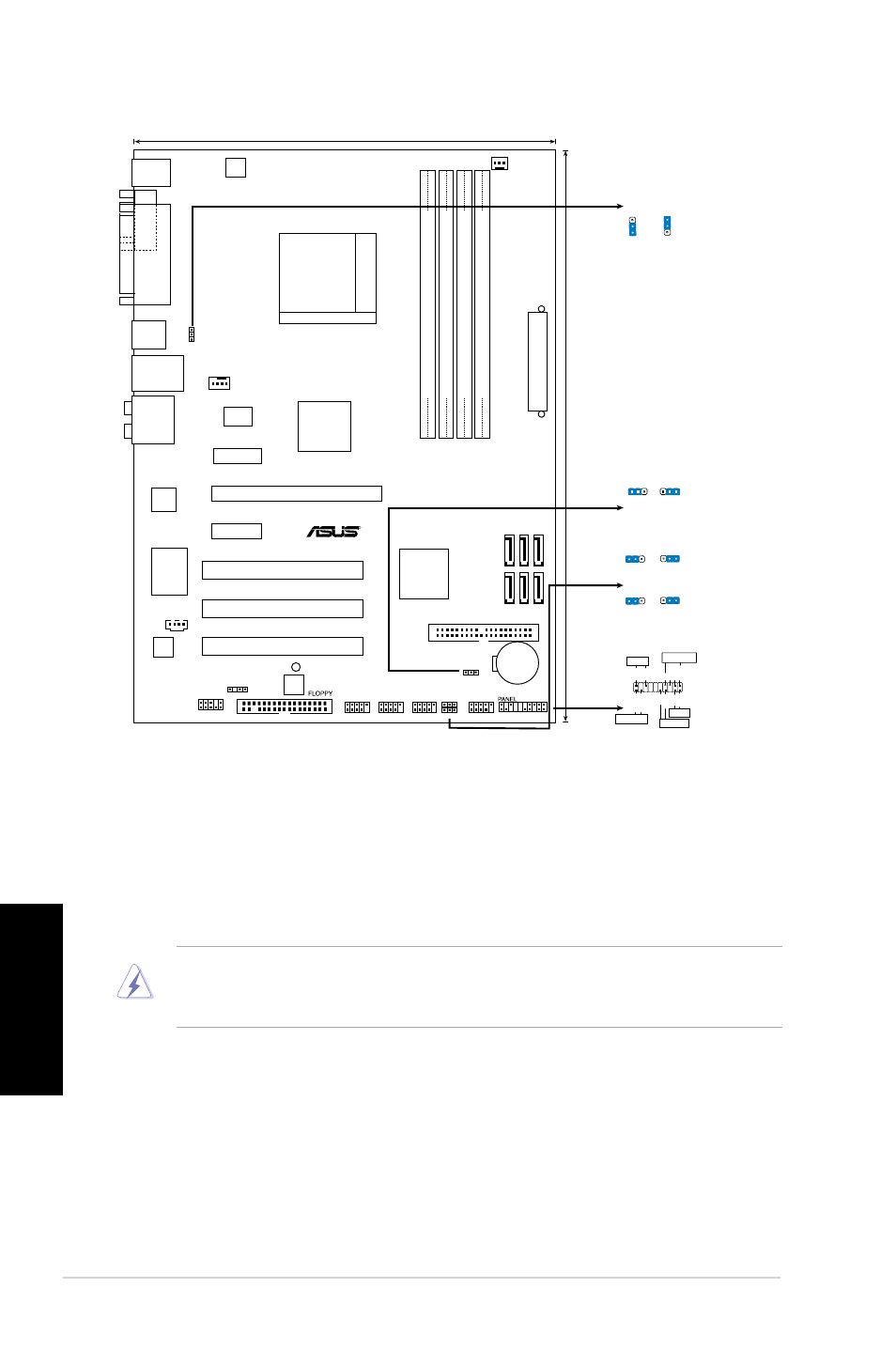

1. Schema plăcii de bază
2. Instalarea procesorului
Urmează următorii paşi pentru a instala procesorul.
1. Instalati piciorusul mufei 940 AM2+/AM2 in placa de baza a calculatorului.
2. Ridică pârghia socketului la cel puţin 90 de grade.
ATENŢIE:
Procesorul poate fi montat doar într-o singură poziţie. Pentru a preveni îndoirea
pinilor sau deteriorarea, NU forţaţi introducerea procesorului în socket!
Română
22.4cm (8.8in)
Super I/O
SATA4
SATA5
SATA6
SATA1
SATA2
SATA3
SocketAM2+/AM2
CPU_FAN
EA
TXPW
R
USB1112
USB910
USB78
USB56
AAFP
SB_PWR
8Mb
BIOS
AMD 780G
SB700
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
PCI2
PCI3
PCI1
PCIEX16
PCIEX1_2
PCIEX1_1
Attansic
F1
ICS
9LPRS485CGLF
CLRTC
ATX12V
R
SPDIF_OUT
M3A78-EH
PS/2KBMS
T: Mouse
B: Keyboard
USB34
LAN1_USB12
AUDIO
CHA_FAN
CD
PS2_USBPW1-4
30.5cm (12in)
ALC883
PA
RALLEL
PO
RT
COM1
PRI_IDE
CR2032 3V
Lithium Cell
CMOS Power
USBPW5-8
USBPW9-12
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
3
2
2
1
USBPW5-8
USBPW9-12
(Default)
+5V
+5VSB
3
2
2
1
(Default)
+5V
+5VSB
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground
PLED
+
IDE_LED-
IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
