23
ASUS M3A78-EH
Česky
2.
Instalace procesoru
Pro instalaci procesoru postupujte podle níže uvedených kroků.
1. Najděte 940-pinový AM2+/AM2 socket na základní desce.
2. Nadzvedněte páčku socketu přinejmenším do úhlu 90º.
1.

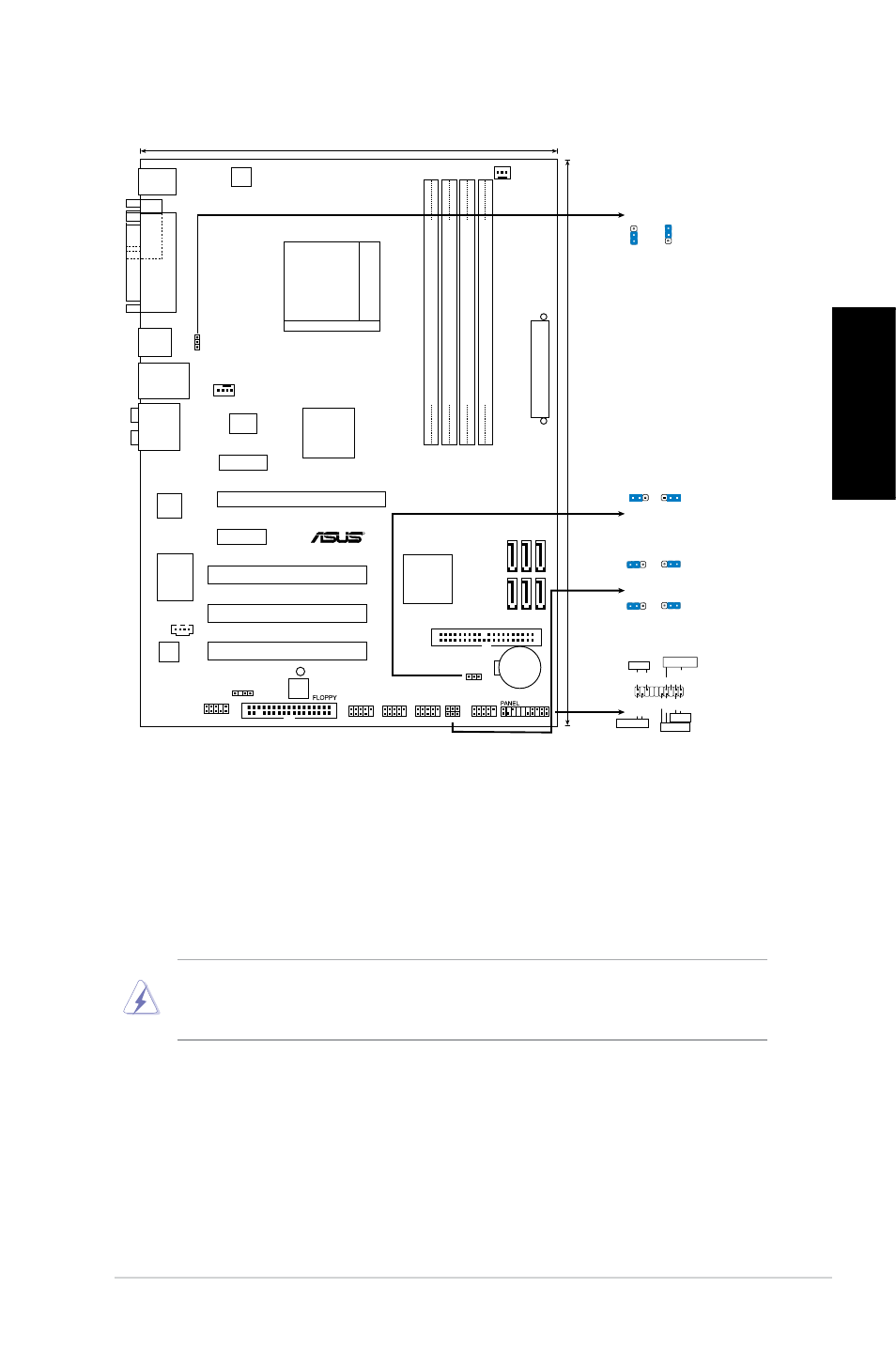

Rozvržení základní desky
VAROVÁNÍ!
Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do socketu
silou, zabráníte tak ohnutí kolíčků a poškození procesoru.
3. Zorientujte procesor nad patici tak, aby roh procesoru označený
zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.
4. Opatrně usad’te procesor do socketu dokud nebude uložen správně.
5. Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění
procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.
22.4cm (8.8in)
Super I/O
SATA4
SATA5
SATA6
SATA1
SATA2
SATA3
SocketAM2+/AM2
CPU_FAN
EA
TXPW
R
USB1112
USB910
USB78
USB56
AAFP
SB_PWR
8Mb
BIOS
AMD 780G
SB700
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
PCI2
PCI3
PCI1
PCIEX16
PCIEX1_2
PCIEX1_1
Attansic
F1
ICS
9LPRS485CGLF
CLRTC
ATX12V
R
SPDIF_OUT
M3A78-EH
PS/2KBMS
T: Mouse
B: Keyboard
USB34
LAN1_USB12
AUDIO
CHA_FAN
CD
PS2_USBPW1-4
30.5cm (12in)
ALC883
PA
RALLEL
PO
RT
COM1
PRI_IDE
CR2032 3V
Lithium Cell
CMOS Power
USBPW5-8
USBPW9-12
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
3
2
2
1
USBPW5-8
USBPW9-12
(Default)
+5V
+5VSB
3
2
2
1
(Default)
+5V
+5VSB
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground
PLED
+
IDE_LED-
IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
