ASUS M3A78-EH
Français
1.

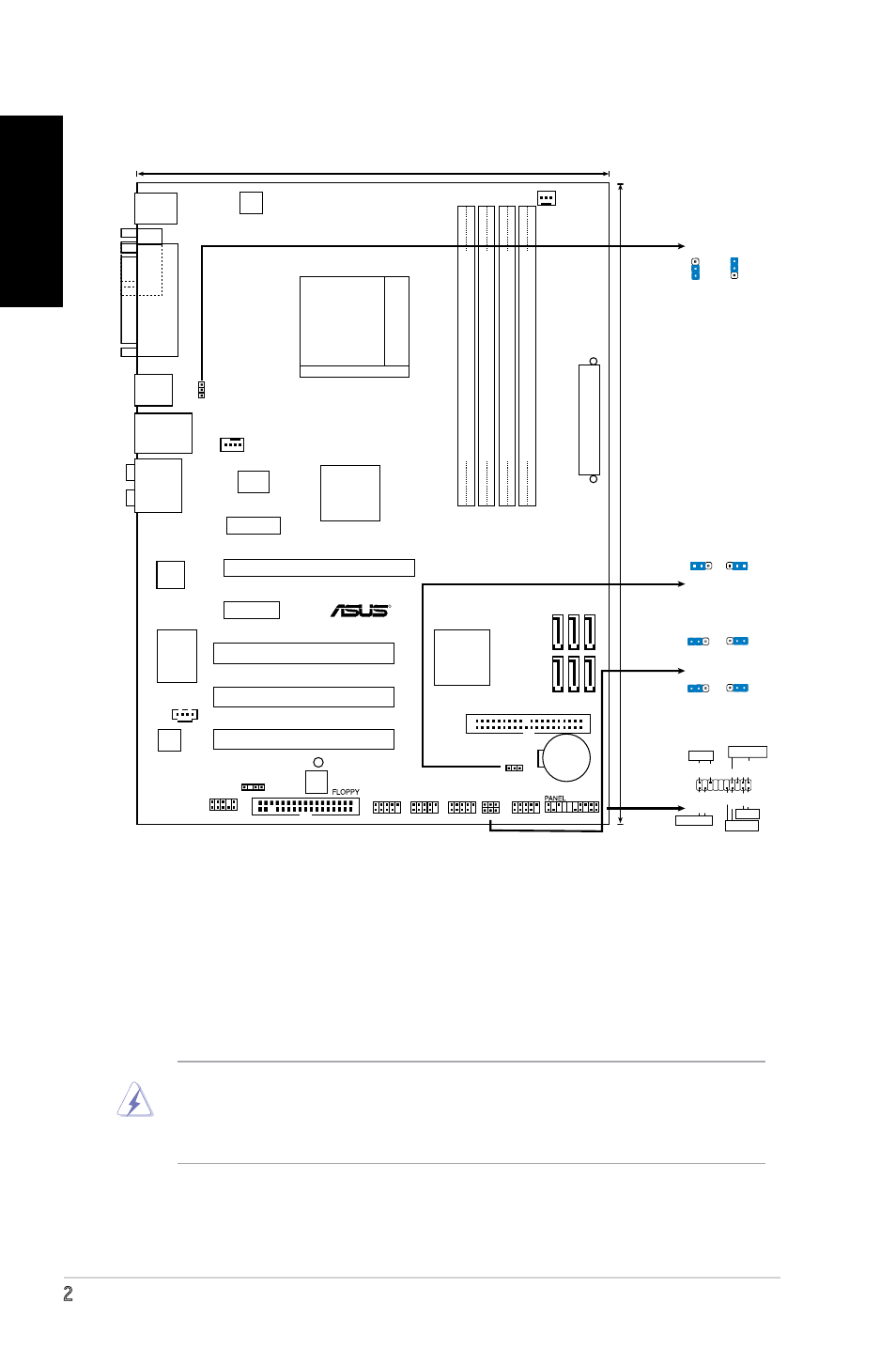

Schéma de la Carte Mère
2.
Installation du Processeur
Suivez les étapes ci-dessous pour installer le processeur.
1. Repérez le support AM2+/AM2 de 940-broches situé sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
AVERTISSEMENT !
Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le
processeur sur son support pour éviter de tordre les broches et d’endommager
ainsi le processeur!
22.4cm (8.8in)
Super I/O
SATA4
SATA5
SATA6
SATA1
SATA2
SATA3
SocketAM2+/AM2
CPU_FAN
EA
TXPW
R
USB1112
USB910
USB78
USB56
AAFP
SB_PWR
8Mb
BIOS
AMD 780G
SB700
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
PCI2
PCI3
PCI1
PCIEX16
PCIEX1_2
PCIEX1_1
Attansic
F1
ICS
9LPRS485CGLF
CLRTC
ATX12V
R
SPDIF_OUT
M3A78-EH
PS/2KBMS
T: Mouse
B: Keyboard
USB34
LAN1_USB12
AUDIO
CHA_FAN
CD
PS2_USBPW1-4
30.5cm (12in)
ALC883
PA
RALLEL
PO
RT
COM1
PRI_IDE
CR2032 3V
Lithium Cell
CMOS Power
USBPW5-8
USBPW9-12
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
3
2
2
1
USBPW5-8
USBPW9-12
(Default)
+5V
+5VSB
3
2
2
1
(Default)
+5V
+5VSB
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground
PLED
+
IDE_LED-
IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
