Page 11
11
ASUS M3A78-EH
Español
1.

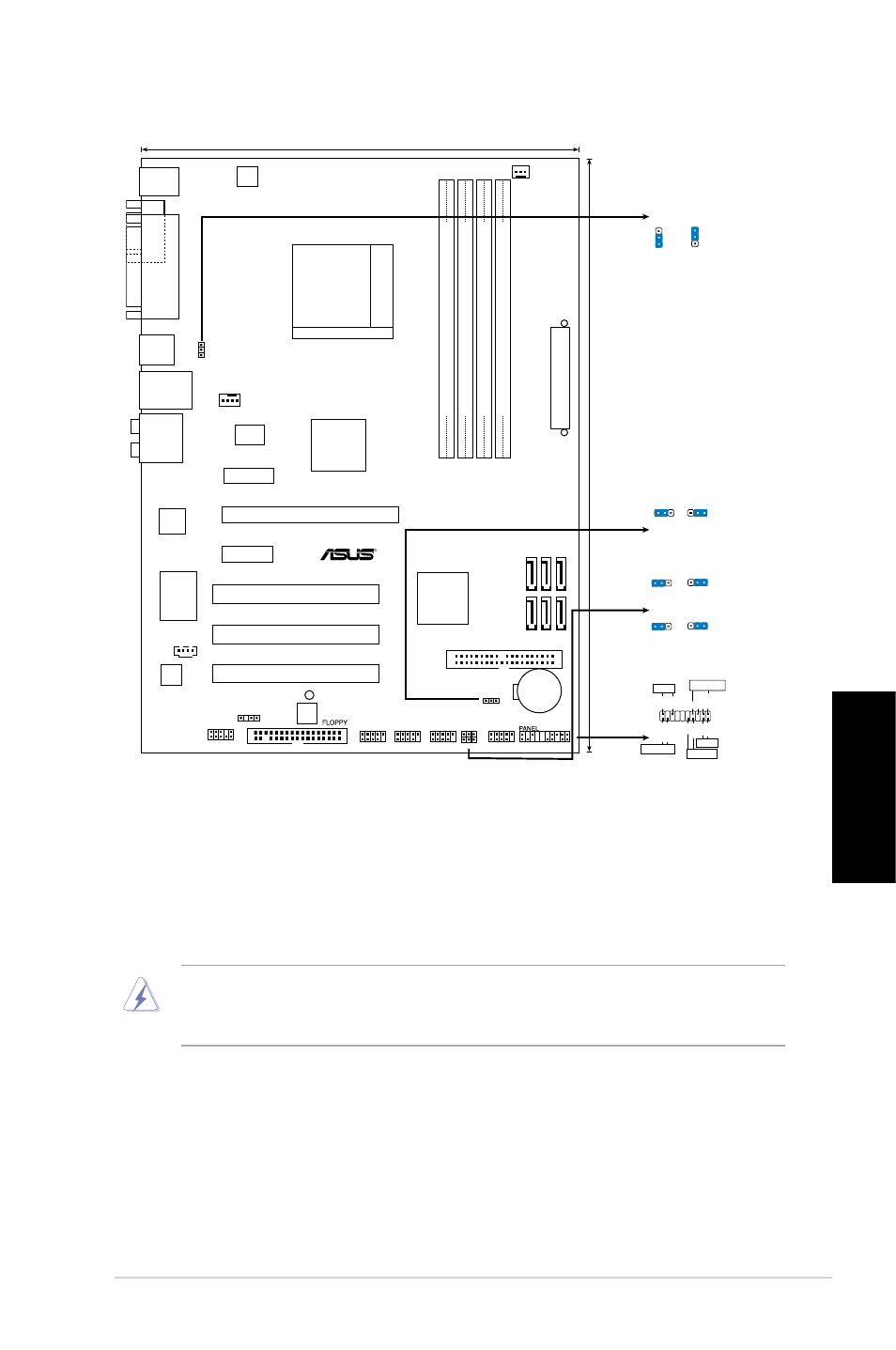

Distribución de la placa base
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura AM2+/AM2 de 940 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para
evitar que los contactos se doblen y la CPU quede dañada!
3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el
triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.
4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.
5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura
para fijar la CPU. La palanca encajará en la ficha lateral para indicar que está
cerrada.
22.4cm (8.8in)
Super I/O
SATA4
SATA5
SATA6
SATA1
SATA2
SATA3
SocketAM2+/AM2
CPU_FAN
EA
TXPW
R
USB1112
USB910
USB78
USB56
AAFP
SB_PWR
8Mb
BIOS
AMD 780G
SB700
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
PCI2
PCI3
PCI1
PCIEX16
PCIEX1_2
PCIEX1_1
Attansic
F1
ICS
9LPRS485CGLF
CLRTC
ATX12V
R
SPDIF_OUT
M3A78-EH
PS/2KBMS
T: Mouse
B: Keyboard
USB34
LAN1_USB12
AUDIO
CHA_FAN
CD
PS2_USBPW1-4
30.5cm (12in)
ALC883
PA
RALLEL
PO
RT
COM1
PRI_IDE
CR2032 3V
Lithium Cell
CMOS Power
USBPW5-8
USBPW9-12
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
3
2
2
1
USBPW5-8
USBPW9-12
(Default)
+5V
+5VSB
3
2
2
1
(Default)
+5V
+5VSB
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground
PLED
+
IDE_LED-
IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
