ASUS M3A78-EH
Português
17
1.

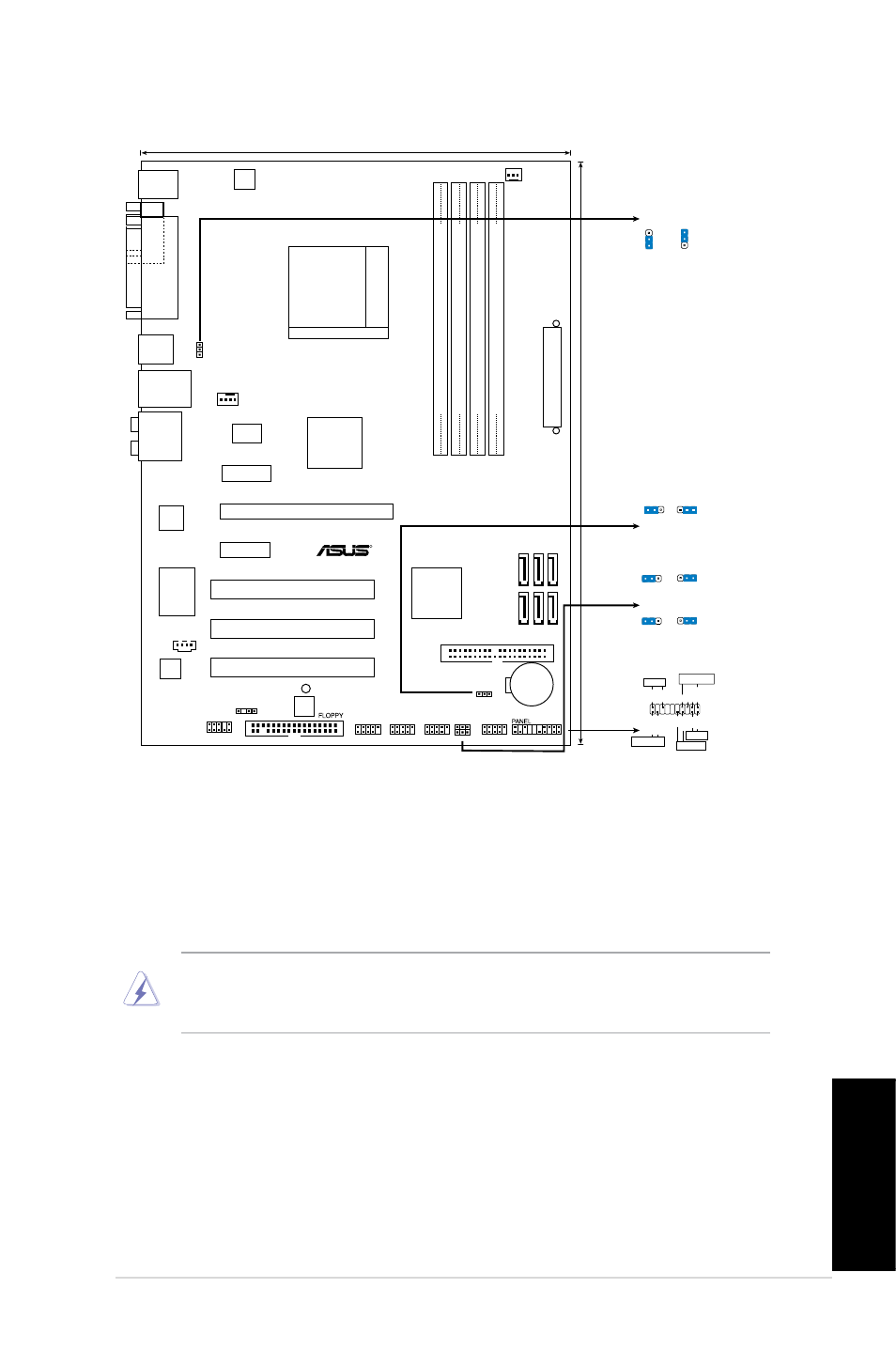

Disposição da placa-principal
2. Instalação da CPU
Siga estas etapas para instalar a CPU
.
1. Procure o socket AM2+/AM2 de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
ADVERTÊNCIA!
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da
CPU no socket para evitar dobrar os pinos e danificar a CPU!
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o
triângulo dourado fique alinhado com o canto do socket contendo um pequeno
triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para
fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a
CPU está devidamente fixada.
22.4cm (8.8in)
Super I/O
SATA4
SATA5
SATA6
SATA1
SATA2
SATA3
SocketAM2+/AM2
CPU_FAN
EA
TXPW
R
USB1112
USB910
USB78
USB56
AAFP
SB_PWR
8Mb
BIOS
AMD 780G
SB700
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
PCI2
PCI3
PCI1
PCIEX16
PCIEX1_2
PCIEX1_1
Attansic
F1
ICS
9LPRS485CGLF
CLRTC
ATX12V
R
SPDIF_OUT
M3A78-EH
PS/2KBMS
T: Mouse
B: Keyboard
USB34
LAN1_USB12
AUDIO
CHA_FAN
CD
PS2_USBPW1-4
30.5cm (12in)
ALC883
PA
RALLEL
PO
RT
COM1
PRI_IDE
CR2032 3V
Lithium Cell
CMOS Power
USBPW5-8
USBPW9-12
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
3
2
2
1
USBPW5-8
USBPW9-12
(Default)
+5V
+5VSB
3
2
2
1
(Default)
+5V
+5VSB
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground
PLED
+
IDE_LED-
IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
