CÓMO CARGAR LAS BICICLETAS EN EL CARGADOR:
1.
Cargue una bicicleta en la primera base (la más
cercana
al vehículo) de manera que el tubo del asiento horizontal
de la bicicleta se apoye en la base forrada de caucho.
Ajuste la posición de la bicicleta para encontrar el centro
de gravedad. Asegure la bicicleta a la base usando las
tiras de enganchar y envolver (Hook-N-Loop) en la base
como se muestra en el diagrama 2. Las tiras de velcro
63124
CARGADOR PARA BICICLEATS CUATRO PUESTOS,
PLEGABLE, MONTAJE DE 2”
INSTRUCCIONES DE ENSAMBLE:
1. Coloque las bases de las bicicletas en la placa superior del cargador como se
muestra en el diagrama 1.
Una las “bases de las biclicletas” a la placa superior con los tornillos de ¼” x ½” de
largo usando la llave Allen que se suministra.
2. Una las dos secciones tubulares como se muestra en el diagrama 1 y sujete con
los dos pernos de carruaje de 5/16” x 2-1/2” de largo y las contratuercas. Apriete
los pernos de 5/16-18 Gr5 hasta 17 pies-lb.
3. Con el cargador de bicicletas en la posición vertical como se muestra, instale
el pasador de bloqueo con agarre a través del orificio en las placas laterales y
el tubo vertical. Asegure el pasador enganchando el cable con agarre por
encima del extremo del pasador.
4. Coloque la bandeja de bicicletas en el enganche del receptor. Instale el
perno
pasador del enganche de 5/8” desde el lado del pasajero. (Ver diagrama 1)
Perno pasador
del enganche 5/8”
Enganche receptor
Tornillo
¼” x ½” de largo
(8) lugares
Tira de enganchar
y envolver
(Hook-N-Loop)
(8) lugares
Base para
bicicleta
Placa
superior
ARTÍCULO:
DESCRIPCIÓN:
63124N 4/29/13 Rev C
Cequent Performance Products
47912 Halyard Drive, Suite 100
Plymouth, MI 48170
Technical Service: (888) 521-0510
INSTRUCCIONES PARA DOBLAR LA BANDEJA:
Retire el pasador de bloqueo con agarre del cargador de bicicletas.
ADVERTENCIA: Al quitar este pasador se permite que el cargador de bicicletas pueda girar
hacia adelante y hacia atrás. Cerciórese de sostener el cargador de bicicletas con
firmeza al quitar el pasador de bloqueo a fin de evitar que éste se caiga
repentinamente y que cause lesiones personales o al vehículo.
Para quitar el pasador de bloqueo con agarre, simplemente curve el alambre de agarre del
extremo pequeño del pasador y hale el pasador para liberarlo del cargador.
NOTA: No deje caer ni deje que el tubo de apoyo se caiga libremente. Cerciórese de que las
manos y dedos estén alejados del área de las bisagras durante esta operación.
NO intente mover el vehículo a menos que el cargador de bicicletas esté en la posición
vertical y firmemente asegurado.
La serie de ranuras en la placa superior está diseñada para permitirle el uso de un cable y
candado que protejan la bicicleta contra robo (de venta por separado).
como se muestra en el diagrama 2. Las tiras de velcro
deben colocarse bien y envolverse con presión alrededor
del tubo de la bicicleta.
2. Coloque la siguiente bicicleta en la base de manera que
las barras del manubrio estén orientadas en la dirección
opuesta y asegúrela con las tiras de enganchar y envolver
(ver diagrama 2)
3. Repita el paso dos para cada bicicleta adicional.

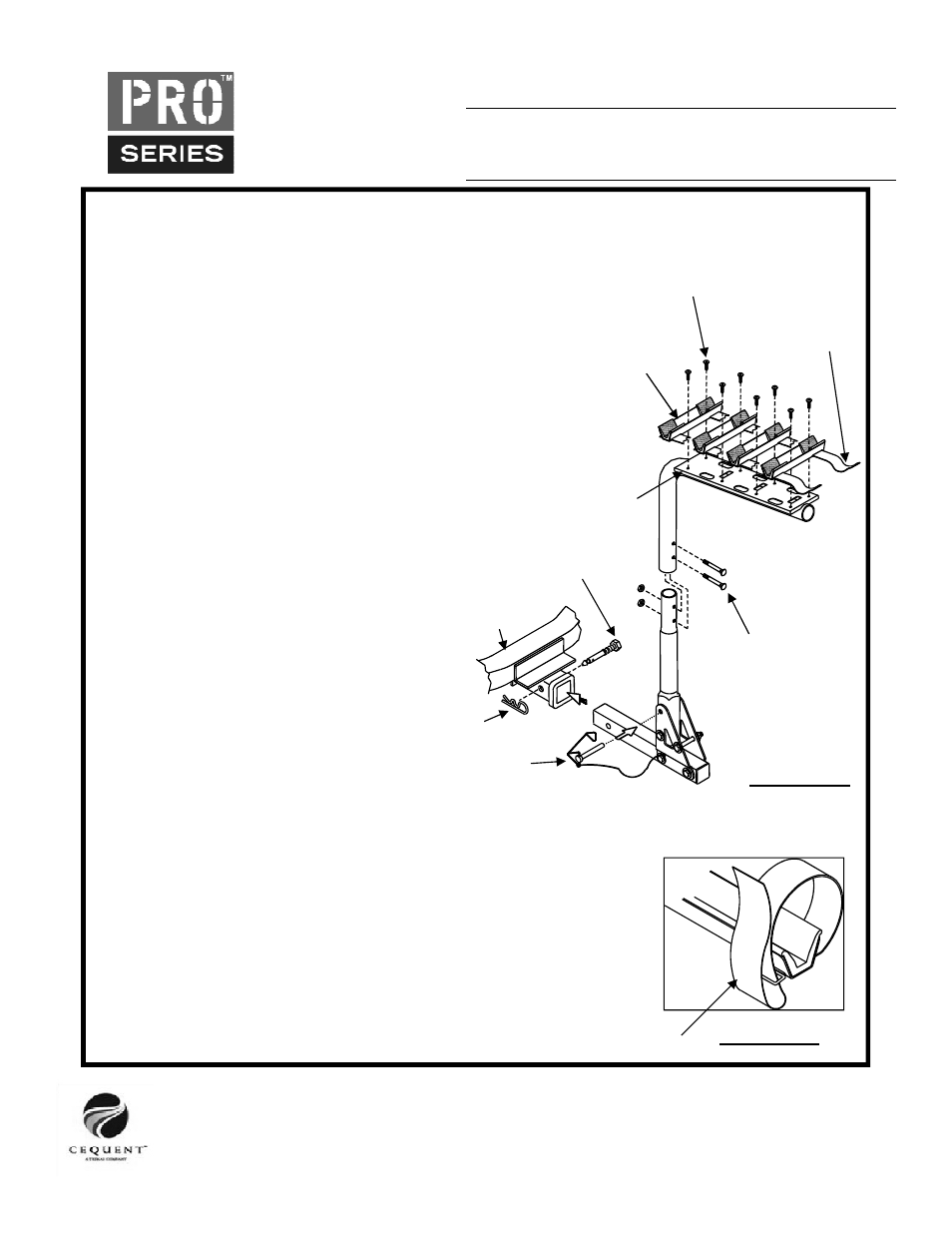

Diagrama 1
Diagrama 2
Perno de carruaje
5/16 x 2-1/2” de largo
Contratuerca
(2) lugares
Pasador de bloqueo
con agarre
Tira de enganchar y envolver
(Hook-N-Loop)
Clip
