Instrucciones de instalación
SUBARU FORESTER
Números de partes:
51174

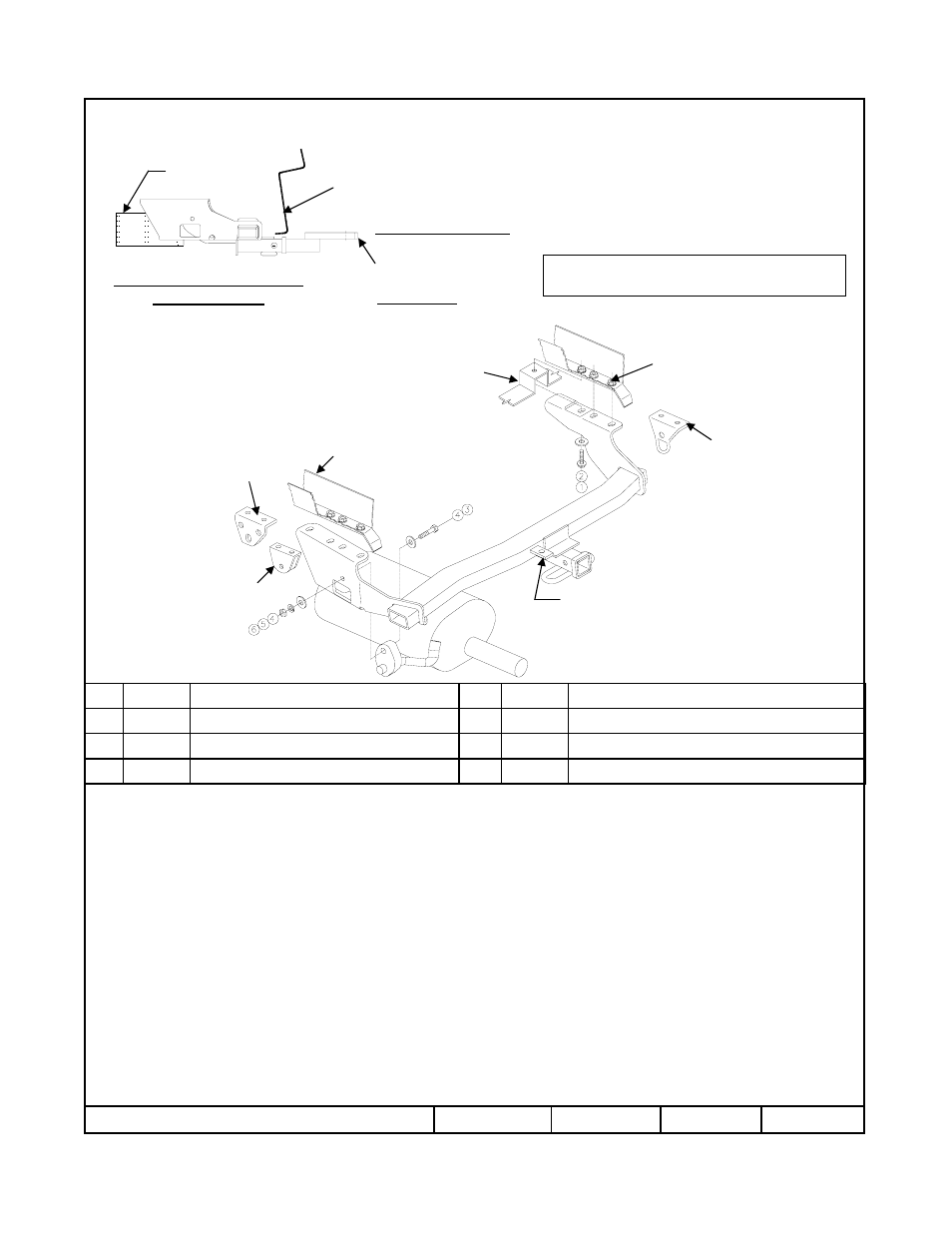

El enganche se muestra en la
posición correcta
Ubicación de acceso a los cables: SUV4
Equipo necesario:
Llaves inglesas: 12mm, 14mm, 17mm
Brocas de taladro: Ninguna
1. Baje el cartucho de carbono y el soporte del bastidor del costado del pasajero.
2. Retire el soporte de amarre del bastidor del vehículo.
3. Retire el soporte de montaje de la placa protectora central si está presente.
4. Retire el soporte de montaje del escape del bastidor del vehículo. (Entregue los soportes de amarre, el soporte de montaje del
escape, el soporte y los tornillos sujetadores de la placa protectora central al propietario del vehículo para volver a instalar si el
enganche se retira).
5. Una el enganche al vehículo, dejando el soporte del cartucho de carbono entre el enganche y el bastidor. Use los tornillos
sujetadores que se suministran como se muestra en la ilustración.
6. Una el gancho del escape de caucho al soporte lateral del enganche con los tornillos sujetadores que se suministran como se
muestra en la ilustración.
7. Vuelva a unir el cartucho de carbono al soporte del cartucho de carbono.
8. Vuelva a unir la lengüeta de la placa protectora central, si está presente, al enganche con el tornillo sujetador o el amarre de
cables que se suministra.
Rev. A 8-26-09 51174N Hoja 3 de 3 z 2009 Cequent Performance Products
Arandela plana 7/16 Cant.(2) 4
Amarre de cables Cant. (1) 7 Perno hexagonal M10 X 1.50 Cant. (1) 3
Tuerca hexagonal M10 X 1.25 Cant.(1) 6 Arandela cónica 1/2 Cant.(7) 2
Arandela de bloqueo 7/16 Cant. (1) 5 Perno hexagonal M12 X 1.25 X 40mm Cant. (7) 1
Apriete todos los tornillos sujetadores M12 CL10.9 con una llave de torsión a 92 Lb.-pies. (125 N*M)
Apriete todos los tornillos sujetadores M10 con una llave de torsión a 20-30 Lb.-pies. (27-41 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se
haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o de accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C. Regulación V-5
y SAE J684.
3500 LB (1589 KG) Peso máximo bruto del remolque
300 LB (136 KG) Peso máximo en la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar únicamente en la posición
LEVANTADA.
.
Kit de barra de tracción:
36051
Kit de tornillos sujetadores: 51174F
Cartucho de carbono
Placa protectora plástica del
parachoques
Una la lengüeta de la placa
protectora central en este lugar
usando el amarre de cables provisto
Soporte de
amarre
Tuerca de soldar
existente
Soporte del cartucho de carbono
Bastidor
Soporte de amarre
Soporte de montaje del
escape
