ITEM: 63138
DESCRIPTION: Q-Slot 4 Bike Rack
Instructions de montage :
1.
Fixer la barre d'accouplement 1 1/4 po à l'assemblage de supports tubulaires à l'aide de deux (2) boulons de carrosserie 3/8
po et de deux (2) contre-écrous hexagonaux 3/8 po (Figure 3).
2. Monter l'assemblage supports tubulaires/barre 1 1/4 po dans l'assemblage de la barre 2 po. Aligner les filetages des deux
barres et poser la cheville anti-bruit 1/2 po. Serrer la cheville ½ po et poser l'agrafe (Figure 4).
3. Faire pivoter les tubes latéraux jusqu'à la position horizontale. Verrouiller les tubes latéraux en position à l'aide des
goupilles à arceau, comme illustré. (Figures 5 et 6)
4. Glisser huit (8) berceaux (4 par assemblage tubulaire) dans les tubes latéraux comme illustré. (Figure 6)
5. Glisser quatre (4) crochets de cadre (2 par assemblage tubulaire) dans les tubes centraux comme illustré. (Figure 6)

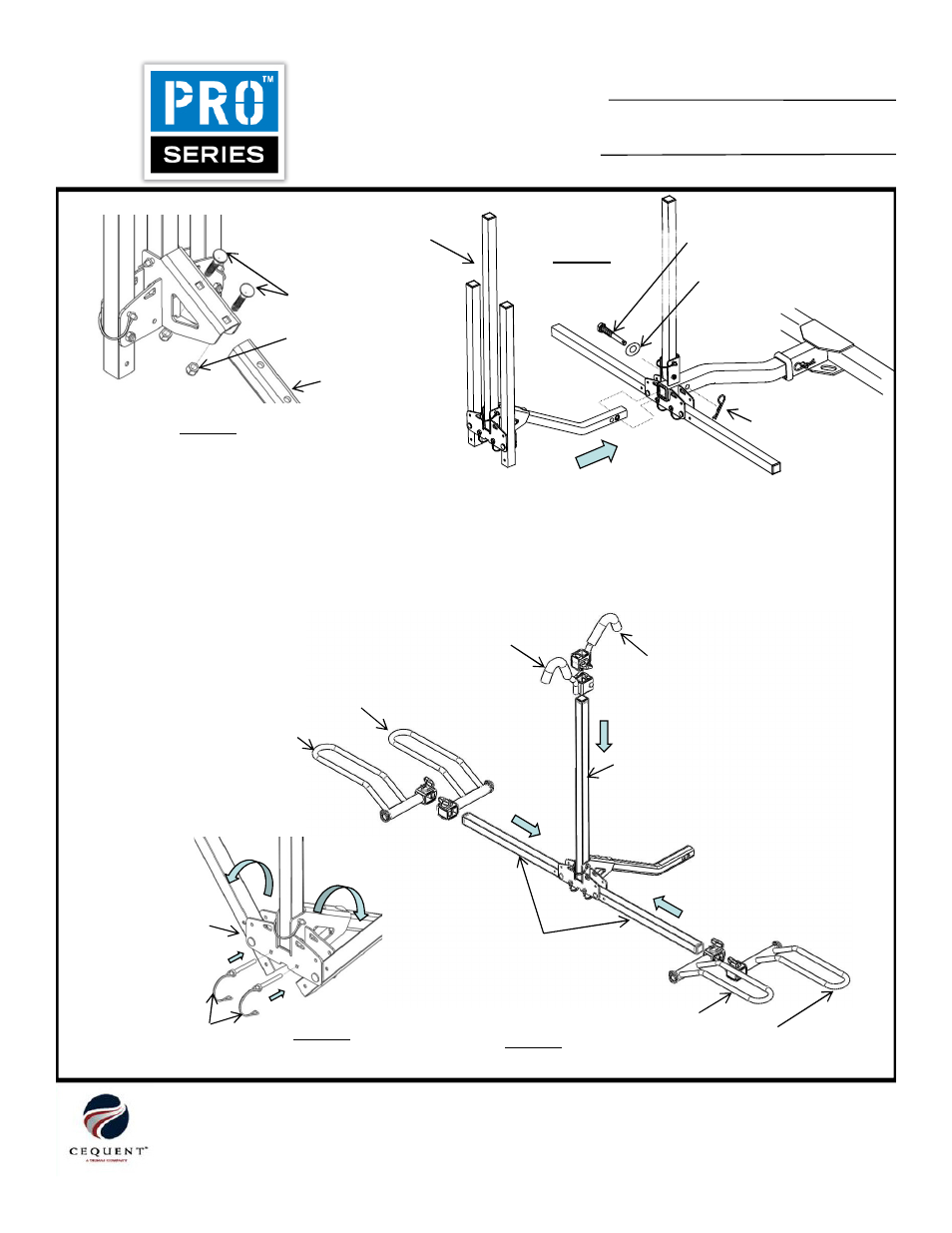

FIGURE 3
Contre-écrou nylon 3/8”
Boulon de carrosserie 3/8”
Rondelle plate 1/2”
Cheville antibruit 1/2”
FIGURE 4
Barre 1 1/4”
Assemblage des supports tubulaires
Agrafe à ressort
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
63138N Rev D 6-29-12
Page 7 de 15
Assemblage de
supports tubulaires
Crochet de cadre – Long
Crochet de cadre – Court
Goupilles à arceau Berceau de roue gauche
Berceau de roue droit
Berceau de roue droit
Berceau de roue gauche
FIGURE 5
FIGURE 6
Tube central
Tube latéral
Imprimé en China
