Draw-Tite 63138 BIKE CARRIERS - Manual (Page 12)

ITEM: 63138
DESCRIPTION: Q-Slot 4 Bike Rack
Instrucciones de ensamble:
1.
Instale el vástago de 1-1/4” al ensamble del tubo de apoyo usando (2) pernos de carruaje de 3/8” y (2) tuercas hexagonales
de bloqueo de 3/8” (Figura 3).
2. Instale el ensamble del tubo de apoyo con un vástago de 1-1/4”, el ensamble del vástago de 2“. Alinee las roscas en el
vástago con el orificio en el vástago de 2” e instale el pasador anti-traqueteo de 1/2". Apriete el pasador de ½” e instale el
gancho (Figura 4).
3. Rote los tubos laterales a la posición horizontal. Bloquee los tubos laterales en posición con los pasadores de asa como se
ilustra. (Figuras 5 y 6).
4. Deslice los ensambles (8) de la base de la rueda (4 por ensamble de tubo) en los tubos laterales como se ilustra. (Figura 6)
5. Deslice los ensambles (4) del gancho del marco (2 por ensamble de tubo) en los tubos centrales como se ilustra. (Figura 6)

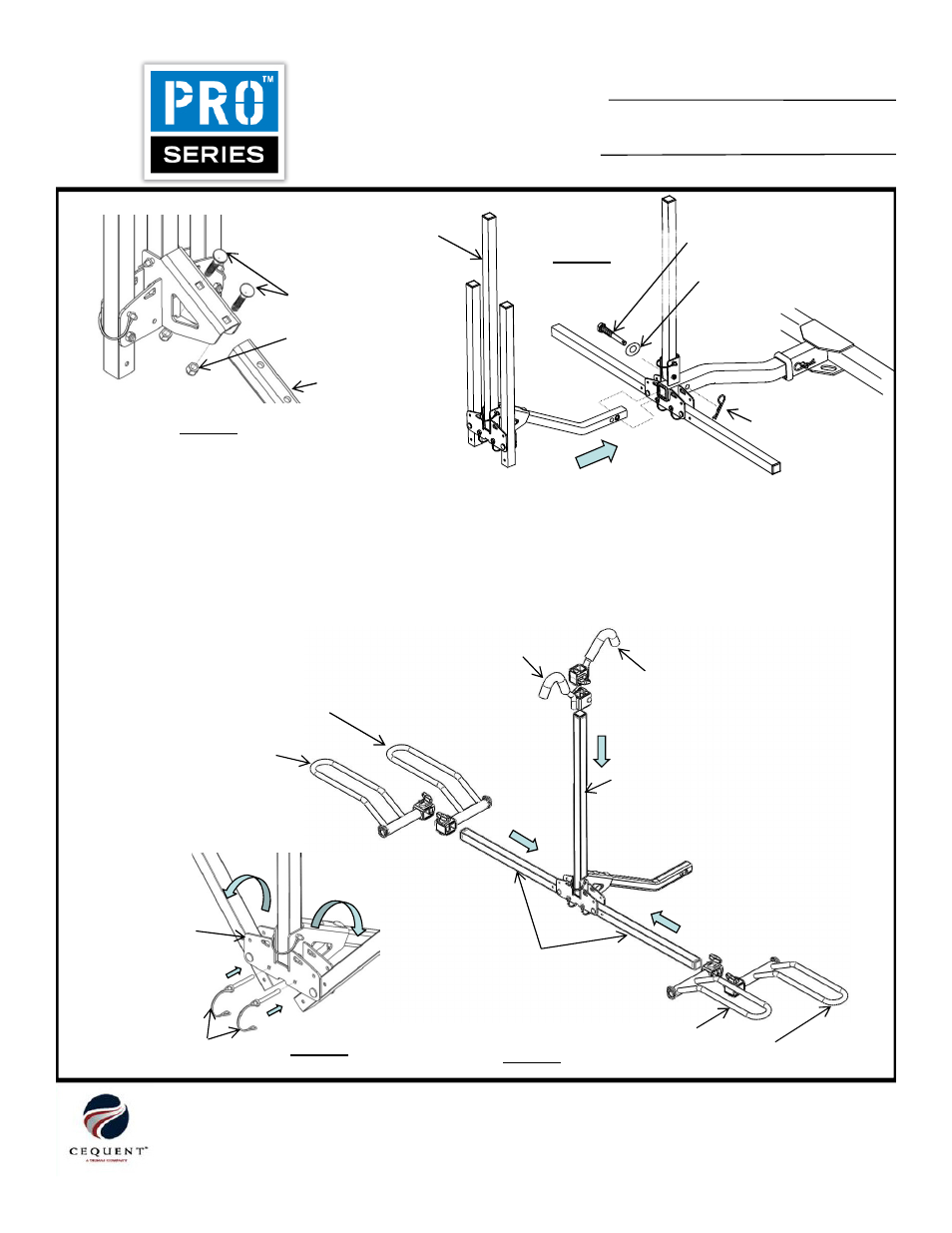

FIGURA 3
Tuerca de bloqueo de nylon, 3/8 ””””
Perno de carruaje, 3/8"
Arandela plana, 1/2"
Pasador anti-traqueteo, 1/2"
FIGURA 4
Vástago, 1-1/4 ””””
Ensamble del tubo de apoyo
Gancho pasador
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
63138N Rev D 6-29-12
5. Deslice los ensambles (4) del gancho del marco (2 por ensamble de tubo) en los tubos centrales como se ilustra. (Figura 6)
Página 12 de 15
Ensamble del
tubo de apoyo
Gancho del marco- Largo
Gancho del marco- Corto
Pasador de asa Base de la rueda - izquierda
Base de la rueda - derecha
Base de la rueda - derecha
Base de la rueda - izquierda
FIGURA 5
FIGURA 6
Tubo central
Tubo lateral
Impreso en China
