Draw-Tite 63138 BIKE CARRIERS - Manual (Page 13)

ITEM: 63138
DESCRIPTION: Q-Slot 4 Bike Rack

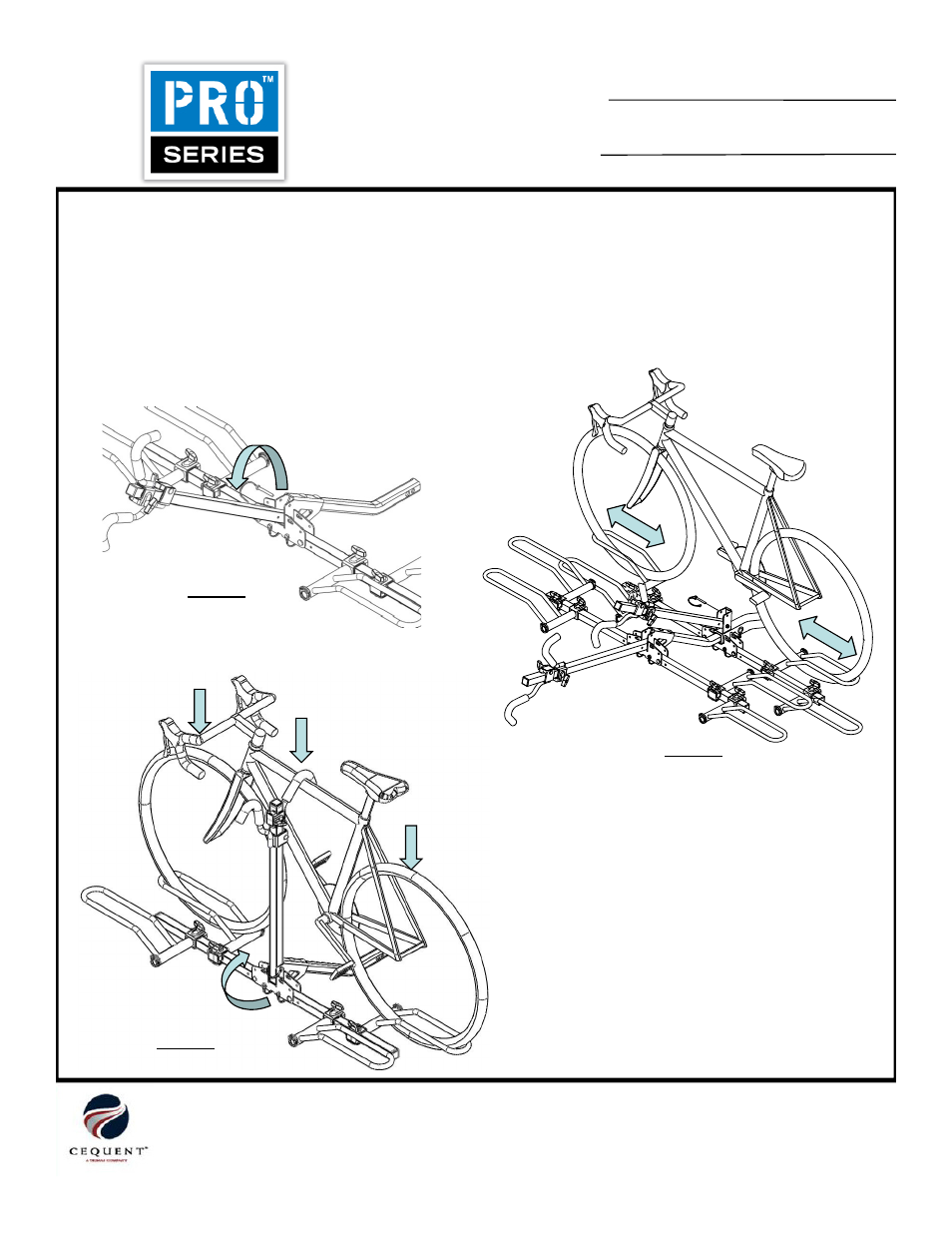

Cómo cargar las bicicletas:
1.
Cargue la bicicleta interior primero. Hale los pasadores de asa y rote los tubos centrales hacia abajo como se ilustra.
(Fig 7)
2. Cargue la bicicleta en las bases de las ruedas. Ajuste las bases a la posición apropiada. Verifique que la llanta esté
bien apoyada en ambos extremos de las bases de las ruedas. Apriete las bases para evitar el movimiento. (Fig 8)
3. Rote el tubo central hacia la posición vertical y bloquee con el pasador de asa. Baje el ensamble del gancho del marco
sobre el bastidor de la bicicleta como se ilustra. (Fig 9)
4. Aplique una presión hacia abajo en las bicicletas y el ensamble del gancho del marco. Apriete el ensamble del gancho
del marco y verifique que no haya movimiento de la bicicleta.
FIGURA 7
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
63138N Rev D 6-29-12
Página 13 de 15
FIGURA 8
FIGURA 9
Impreso en China
