Draw-Tite 63138 BIKE CARRIERS - Manual (Page 11)

ITEM: 63138
DESCRIPTION: Q-Slot 4 Bike Rack
Instrucciones de ensamble:
1.
Instale los dos (2) tubos laterales (corto) al ensamble del vástago de 2 ” usando los pernos de carruaje de 5/16-18 x 2.25” y
las tuercas de bloqueo de 5/16 ” que se suministran.
2. Instale el tubo central vertical al ensamble de vástago de 2 ” usando un perno de carruaje de 5/16-18 x 2.25” y la tuerca de
bloqueo de 5/16 ” que se suministran.
Nota Importante: Apretar las tuercas de fijación para los tubos de soporte sigue siendo girar libremente - véase la
figura 2. No debe ser 1 - 2 hilos de extremo del perno pasado de tuercas de seguridad.
3. Rote los tubos laterales a la posición horizontal como se ilustra. Alinee los orificios en las placas y tubos laterales y asegure
los tubos en posición con los pasadores de asa como se muestra (Figura 1).
4. Rote el tubo central hacia la posición vertical como se ilustra. Alinee los orificios en el soporte en forma de U y el tubo y
asegure en posición con los pasadores de asa como se muestra.
DESCRIPCIÓN Cant. DESCRIPCIÓN Cant.
Ensamble del vástago de 2” 1 Ensamble del tubo de apoyo 1
Tubo lateral-corto 2 Vástago, 1-1/4” 1
Tubo central - largo 1 Perno de carruaje, 3/8-16 X2.0 2
Perno de carruaje, 5/16-18 X2.25 3 Tuerca de bloqueo hexagonal, 3/8-16 2
Tuerca de bloqueo hexagonal, 5/16-18 3 Pasador anti-traqueteo 1/2-13 1
Pasador de asa 3 Arandela plana, 1/2" 1
Pasador anti-traqueteo, 5/8-11 1 Llave, 3/4, 1-1/16 1
Arandela plana, 5/8" 1 Gancho de resorte 2
Ensamble de la base de la rueda –izq. 4 Ensamble del gancho del marco – Largo 2
Ensamble de la base de la rueda – der. 4 Ensamble del gancho del marco – Corto 2
Contenido del kit:
HERRAMIENTAS
NECESARIAS:
Llave, ½
”
Llave, 9/16
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
63138N Rev D 6-29-12
asegure en posición con los pasadores de asa como se muestra.

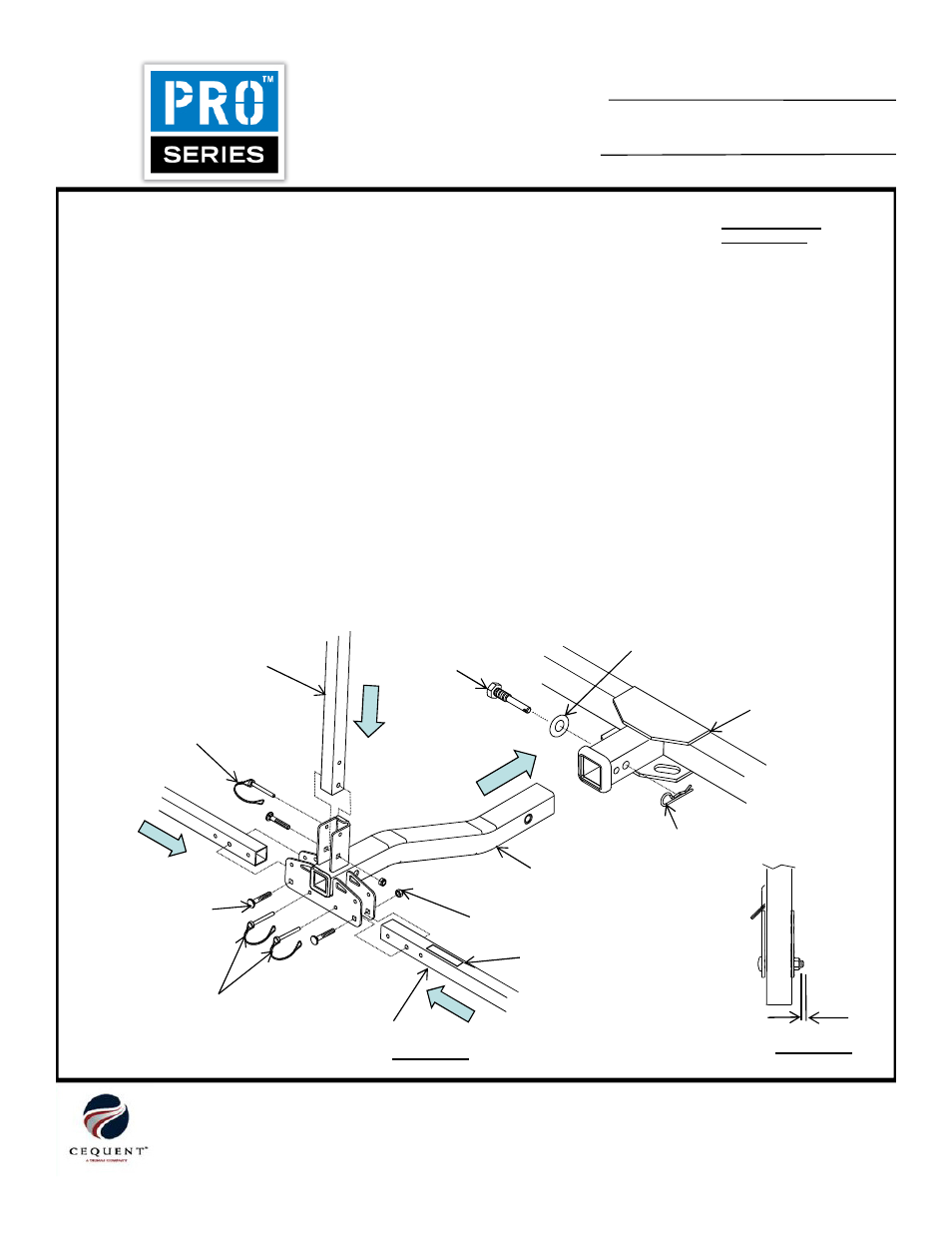

FIGURA 2.
IMPORTANTE:
1 - 2 roscas
Mínimo
Tubo lateral (corto)
(2) lugares
Tubo central (largo)
Perno de carruaje, 5/16"
(3) lugares
Pasador de asa
Pasador de asa
Ensamble del vástago, 2”
Gancho pasador
Pasador anti-traqueteo, 5/28"
Tuerca de bloqueo, 5/16"
(3) lugares
FIGURA 1.
Arandela plana, 5/8"
Enganche, 2 ””””
Página 11 de 15
Impreso en China
Etiqueta lado superior
