ITEM: 63138
DESCRIPTION: Q-Slot 4 Bike Rack

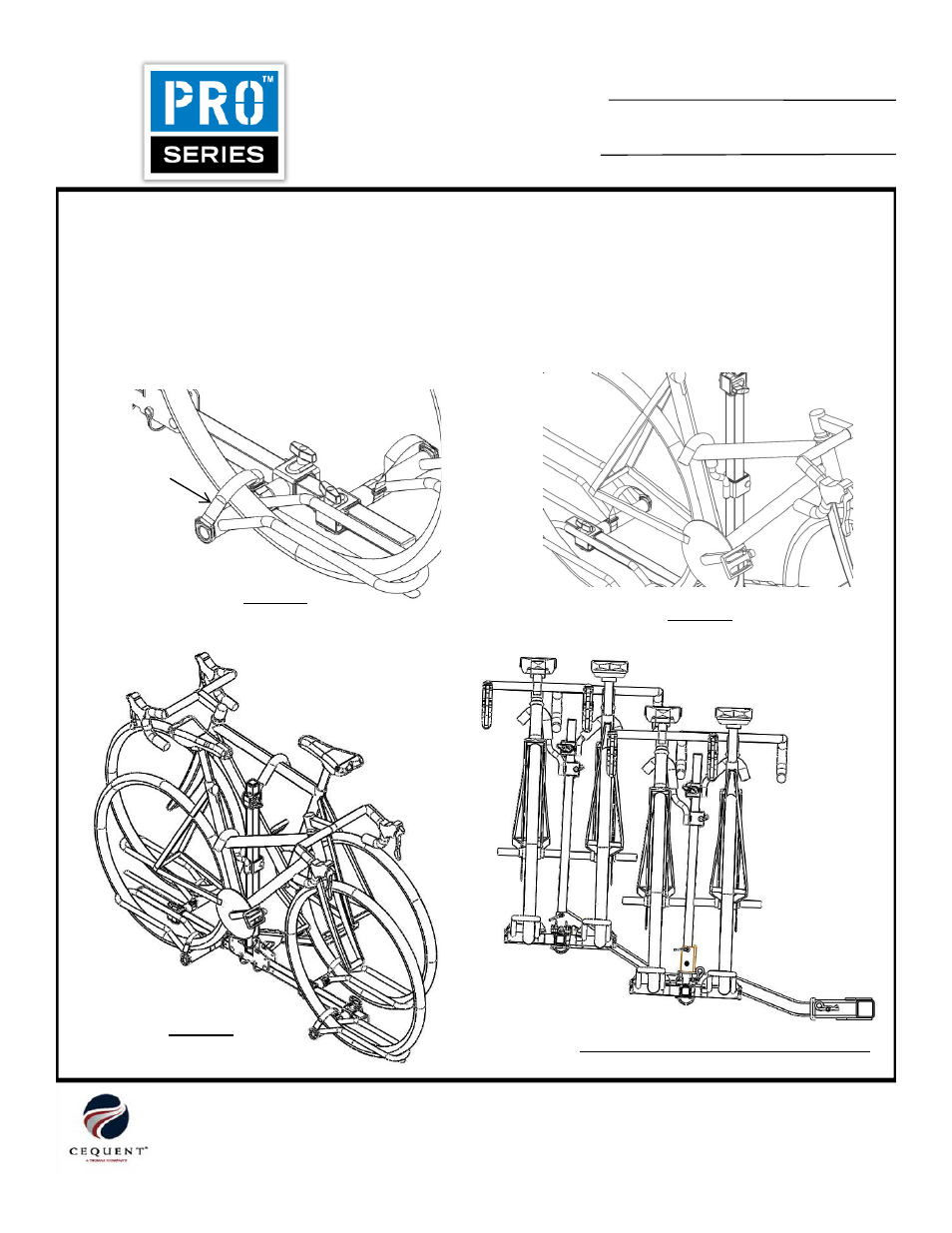

CORREA DE LA BASE
FIGURA 10
Cómo cargar las bicicletas (continuación):
5. Enlace las correas de la base de las ruedas sobre las ruedas y asegure. (Fig 10)
ADVERTENCIA - No utilice correas de la rueda cuna puede resultar en bicicleta cayendo bastidor durante su uso.
6. Cargue la segunda bicicleta como se describe en Cómo cargar las bicicletas, pasos 2 al 5 Reverse la dirección de la
segunda bicicleta para evitar la interferencia de la barra del manubrio. (Fig 12)
7. Bicicletas con marcos inclinados (travesaño en ángulo, es decir, bicicletas de mujer), posicione el gancho del marco en la
intersección del tubo vertical y tubo inclinado para evitar el deslizamiento durante el uso. (Fig 11)
FIGURA 11
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
63138N Rev D 6-29-12
Página 14 de 15
FIGURA 11
FIGURA 12
Se muestra el cargador con 4 bicicletas
