Instrucciones de instalación
Suzuki Grand Vitara
Suzuki Vitara (Incluye XL-7)
Chevrolet Tracker (2 & 4 Dr.)
Números de partes:
51152

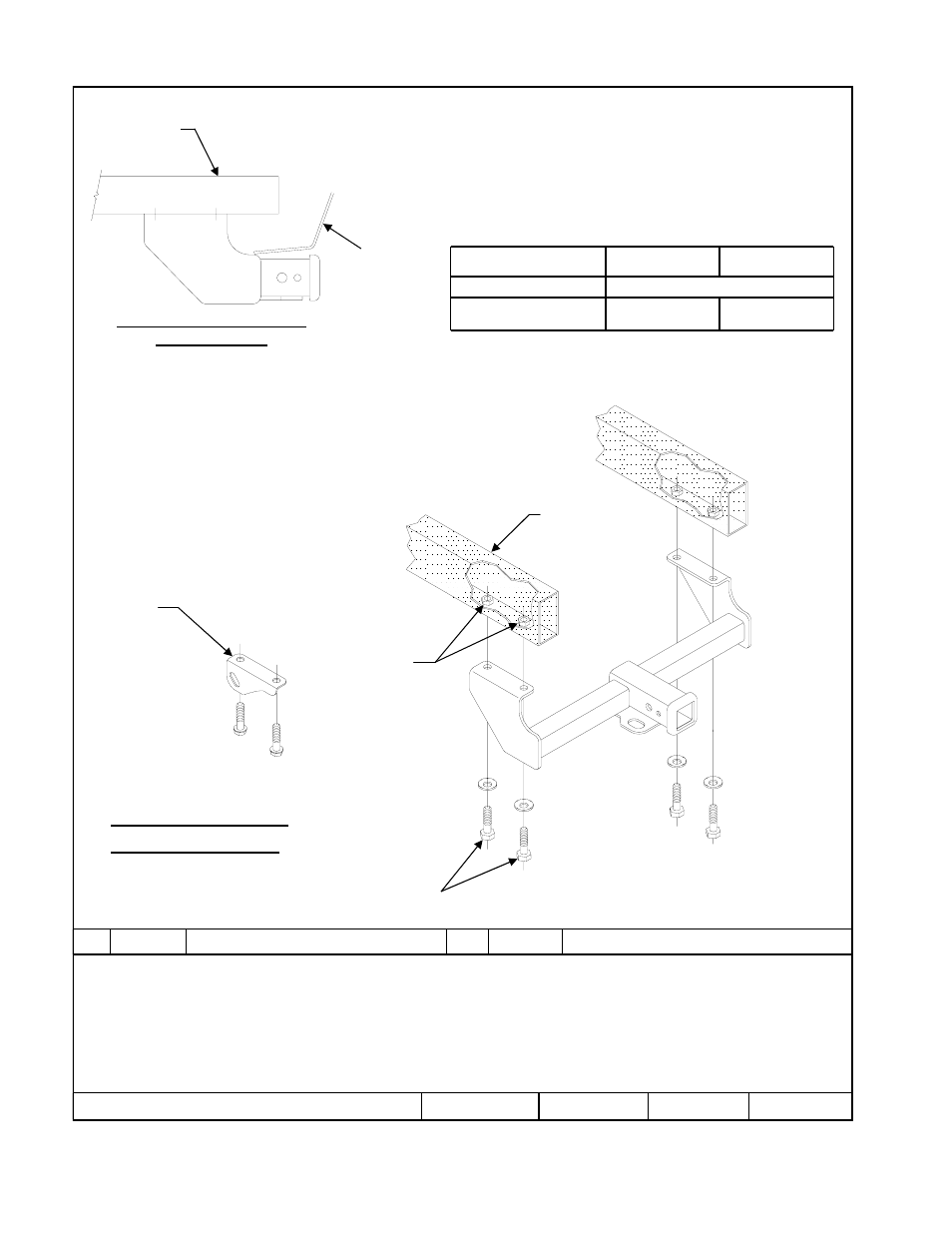

El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 14mm, 18mm
Brocas: Ninguna
1. Retire el soporte de amarre y los pernos en el lado del conductor y devuelva al propietario del vehículo.
2. Levante el enganche a su posición , y usando las tuercas de soldar existentes, instale cuatro (4) pernos M12 como se muestra
arriba.
Apriete todos los tornillos M12 x 1.25 CL8.8 con una llave de torsión a 76 Lb.-pies (103 N*M)
z 2009 Cequent Performance Products Hoja 3 de 3 51152N 8-17-09 Rev. A
1 Cant. (4) Perno hexagonal M12 x 1.25 x 30mm CL8.8 2 Cant. (4) Arandela cónica dentada ½”
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Kit de tornillos: 51152F
No supere la calificación inferior entre el
fabricante del vehículo de remolque o
Tipo de enganche
Peso bruto máximo
del remolque (LB)
Peso máx. de la
horquilla (LB)
Distribución de peso No use con barras de resorte
Carga de peso
Montaje esférico
3500 (1589 Kg.) 350 (159 Kg.)
Ubicación de acceso al cableado: SUV3
Form: F205 Rev A 5-6-05
Larguero del bastidor
Placa protectora
Larguero del bastidor
Tuercas de soldar
existentes
Soporte de amarre y pernos
21
Tornillos iguales
en ambos lados
