Números de partes:

El enganche se muestra en la

posición correcta

Equipo necesario:

Llaves: 13mm, 15mm, 18mm

Brocas de taladro: Ninguna

1.

Baje el escape al retirar el perno que une el soporte del gancho más posterior al larguero del bastidor del lado del pasajero. Retenga el

perno para reinstalación.

2.

Encaje el tubo protector plástico en su lugar sobre la tubería del aire acondicionado en el lado del pasajero cerca del perno, si lo hay. Ver Figura 2 arriba.

3.

Retire los pernos existentes de los largueros del bastidor como se muestra en la Figura 2, (3) en el costado del conductor, (2) en el costado

del pasajero y retenga para la instalación del enganche.

3.

Retire el remache plástico que sostiene la solapa de plástico para barro al bastidor del lado del conductor. Es posible que tenga que recortar el
plástico después del paso (4). No reinstalará el remache plástico.

4.

Levante el enganche a su posición como se muestra en la Figura 1 y una con los pernos existentes que se retiraron en el paso 2. Apriete a
mano.

5.

Empuje el enganche hacia el costado del conductor, de manera que el soporte del costado del pasajero esté levantado contra el recolector
del baúl, y apriete los tornillos a las siguientes especificaciones.

6.

Levante el escape de nuevo a su posición y vuelva a instalar el perno que se quitó en el paso 1.

Nota: Rotar el soporte del gancho del escape antes de apretar agregará espacio entre el soporte lateral y el escape

.

Apriete todos los tornillos M10 CL10.9 con una llave de torsión a 53 Lb.-pies (72 N*M)

Apriete todos los tornillos M12 CL10.9 con una llave de torsión a 92 Lb.-pies (125 N*M)

z

2011, 2012 Cequent Performance Products

Hoja 3 de 3

51203N

2-1-12

Rev. B

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.

Kit de tornillos: 51203F

No supere el valor inferior entre la calificación

del fabricante del vehículo del remolque o

Tipo de enganche

Máximo bruto

del remolque (LB)

Peso máximo de la

horquilla (LB)

Distribuidor de peso

4000 (1816 Kg.)

400 (182 Kg.)

Carga de peso

Montaje de bola

4000 (1816 Kg.)

400 (182 Kg.)

Ubicación del acceso al cableado: SUV1, SUV2

Placa protectora

Tuercas de soldar

Perno M10 existente

Perno M12 existente

Perno M10 existente

Perno M12 existente

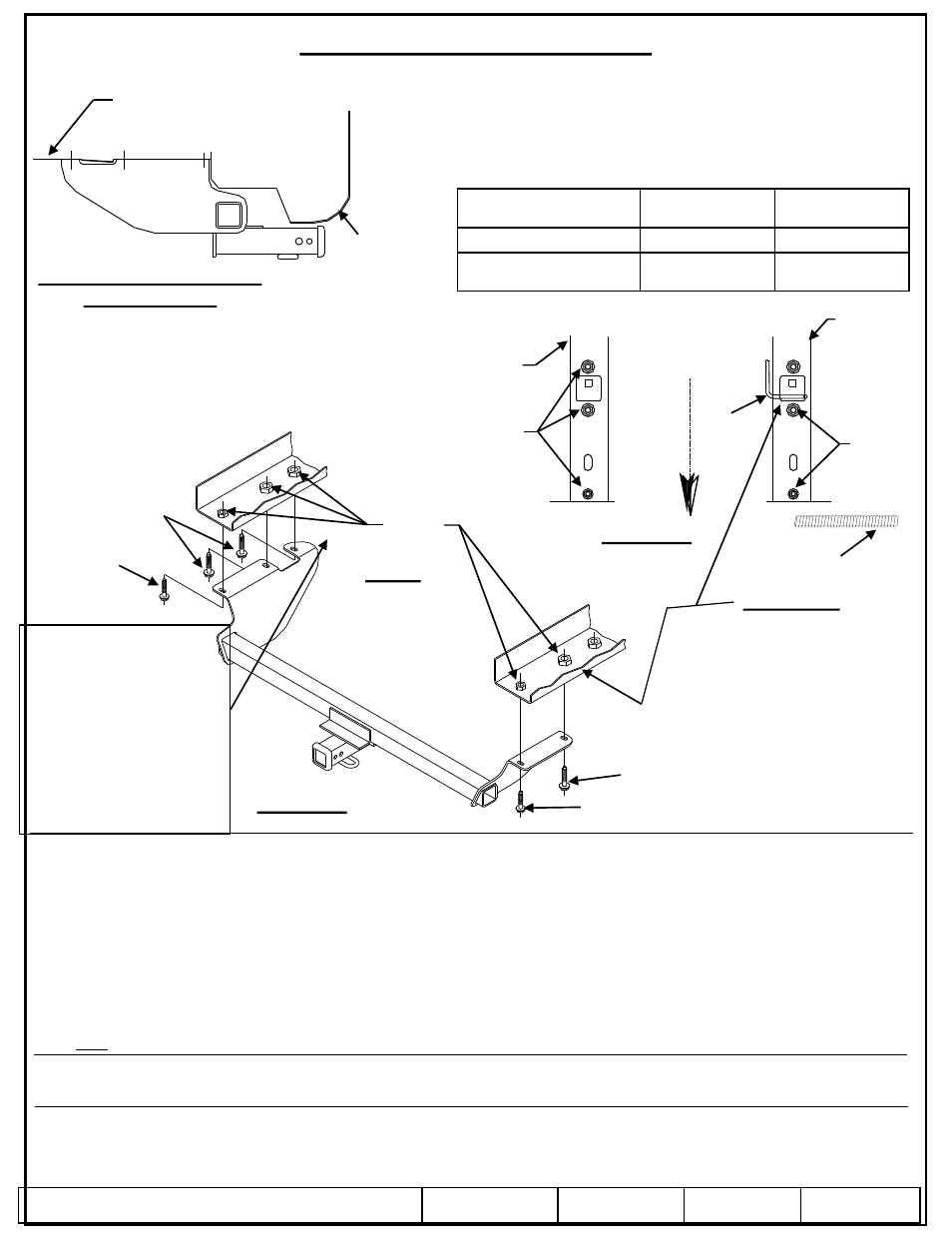

Figura 1

Línea central del
vehículo

Costado del conductor
Larguero del bastidor

Larguero del
bastidor del
costado del
pasajero

Retire
el perno

Retire el perno

Figura 2

Bastidor del vehículo

Nota:

Se usan

todos los

pernos en el

vehículo

Instrucciones de instalación

Solapa plástica para barro en
esta área. Retire el remache
plástico que sostiene la solapa
de plástico al bastidor. El
enganche debe hacer contacto
con el bastidor de metal. Es
posible que tenga que recortar
la esquina de la solapa de
plástico para barro después de
instalar el enganche. No
vuelva a instalar el remache.

Atención:

En algunos vehículos

las líneas del aire

acondicionado están

muy cercanas a este

accesorio. Tenga

cuidado de no dañar

las líneas cuando

instala el enganche.

Chrysler Town & Country

Dodge Grand Caravan

VW Routan

Tubería de aire
acondicionado,

algunos

modelos

Tubo protector
plástico, vista
magnificada

51203
97203
