Instructions d’installation

Dodge Dakota

Numéro de pièce :

51138

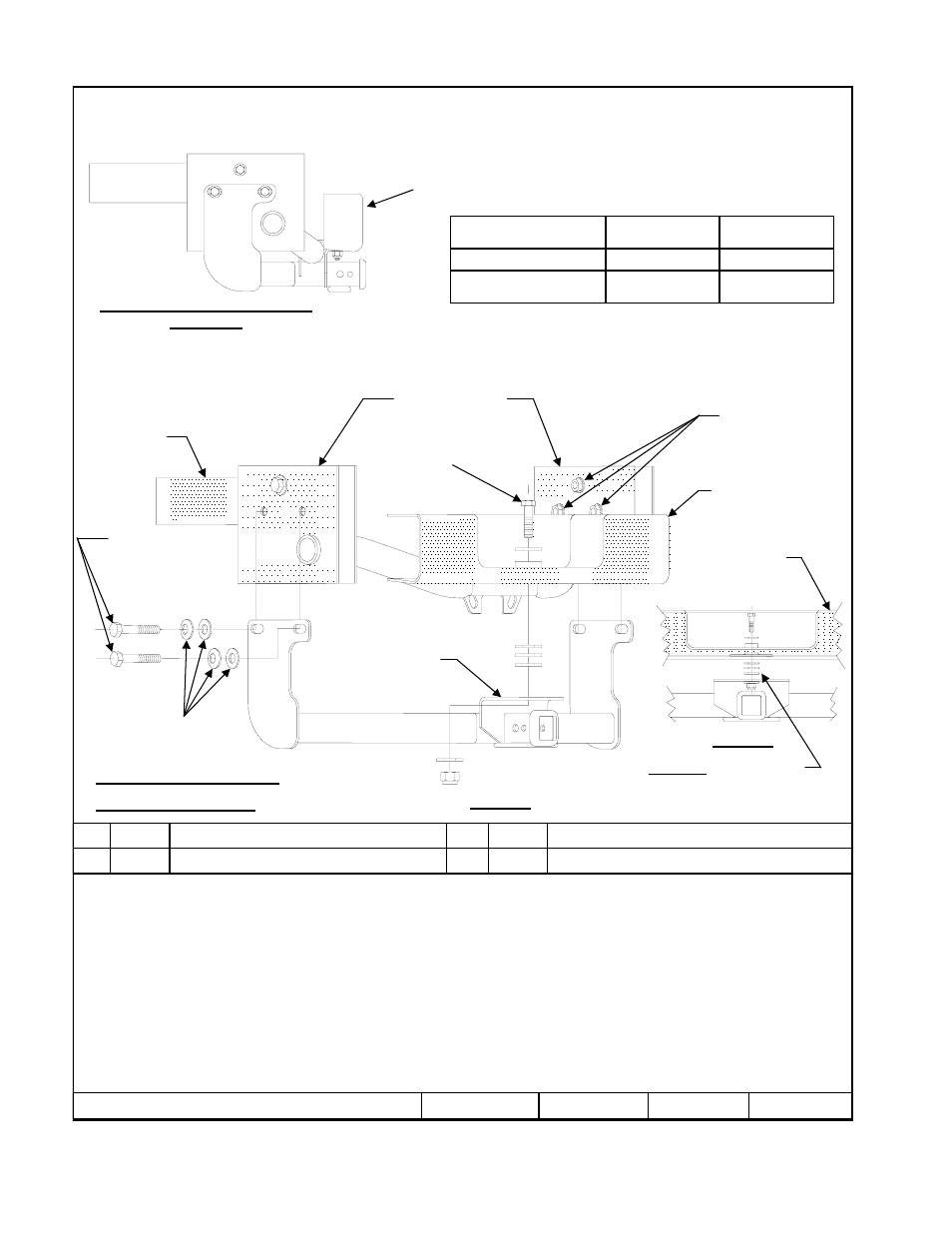

Attelage montré dans la position

appropriée

Équipement requis : Ruban

Clés : 1-1/8”, 22 mm

Mèches : Aucune

1.

Enlever les boulons inférieurs des supports de montage de cadre, deux (2) par côté. Les boulons seront utilisés pour

l'installation de l'attelage. Ne pas jeter.

2.

Attacher les rondelles plates avec du ruban sur le dessous du pare-chocs (voir Figure 2).

3.

Insérer la structure de montage du support de pare-chocs entre les rondelles plates (installées à l'étape 2) et le pare-chocs.

4.

Faire pivoter l'attelage en position et poser sans trop serrer les fixations enlevées à l'étape 1 en ajoutant les rondelles plates

supplémentaires.

5.

Poser les fixations de la structure de montage du support de pare-chocs comme illustré ci-dessus.

6.

Serrer toute la visserie selon les spécifications de couple de serrage.
Serrer toute la visserie ¾-10 GR5 au couple de 260 lb-pi (353 N*M).
Serrer toute la visserie M14 CL8.8 au couple de 89 lb-pi (121 N*M).

z

2009 Cequent Performance Products

Feuille 2 de 3

51138N

8-11-09

Rev. A

1

Qté (1)

Boulon hexagonal ¾-10 x 2.75 GR5

3

Qté (1)

Contre-écrou ¾-10 (à bague de nylon)

2

Qté (6)

Rondelle plate – ¾”

4

Qté (8)

Rondelle plate 1/2”

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous

percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et

remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper

un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de

sécurité des systèmes d’attelage.

Visserie : 51138F

Ne pas excéder les spécifications de poids du

fabricant du véhicule de remorquage, ni :

Type d’attelage

Poids brut max.

de la remorque (lb)

Poids max. au

timon (lb)

Répartition de la charge

8 000 (3 632 kg)

800 (363 kg)

Capacité de charge

Montage sur boule

5 000 (2 270 kg)

500 (227 kg)

Points d’accès au câblage : PU1, PU2

Form: F205 Rev A 5-6-05

Pare-chocs

Longeron

Supports de montage
de cadre

Écrous à souder existant

Pare-chocs

Support de pare-chocs
Structure de montage

Visserie existante
enlevé à l’étape 1.
Réinstaller à l'aide de
rondelles supplémentaires
à l'étape 4.

Visserie similaire
des deux côtés

Pare-chocs

Figure 2

Remarque : Une rondelle plate
supplémentaire (fournie) peut être
insérée pour augmenter le dégagement.

Figure 1

1

2

3

Qté 5 ou 6

4
