Instructions d’installation
Honda Odyssey
Numéro de pièce :
51156

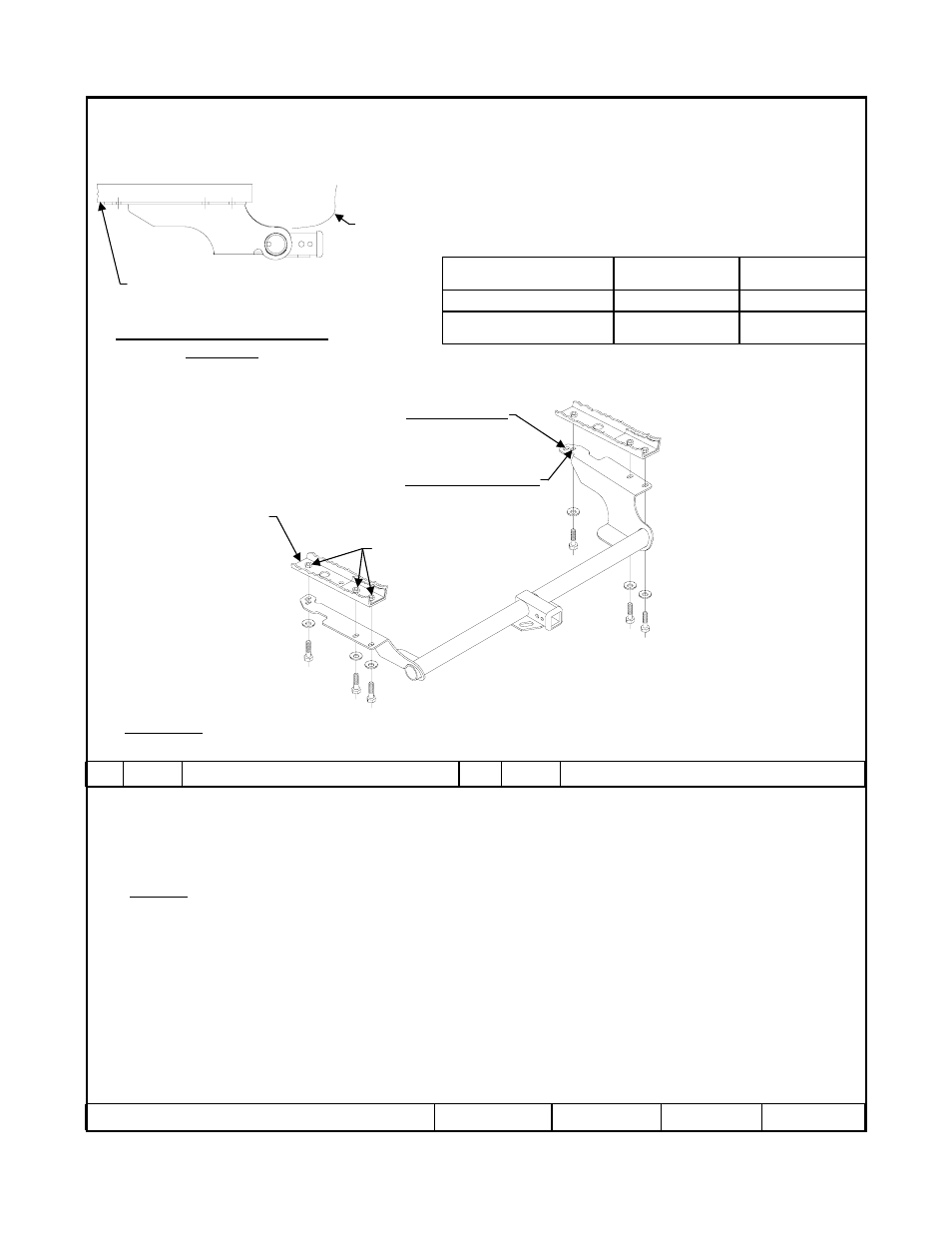

Attelage montré dans la position
appropriée
Équipement requis :
Clés : 18mm
Mèches : Aucune
Modèles 1999-2004
Utiliser la fente avant
Écrous à souder existants
1. Abaisser l'échappement du véhicule et soulever l'attelage en position.
2. Poser les six (6) fixations M12 comme illustré ci-dessus.
Remarque : Les modèles 1999-2004 utilisent les fentes les plus à l'avant des supports d'attelage latéraux.
3. Réinstaller l’échappement du véhicule.
z
2009 Cequent Performance Products
Feuille 2 de 3
51156N
8-17-09
Rev. A
1
Qté (6)
Boulon M12 x 1.25 x 35mm
2
Qté (6)
Rondelle conique 1/2”
Serrer toute la visserie M12 CL8.8 au couple de 68 lb-pi (92 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être
enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une
torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les
spécifications en matière de sécurité des systèmes d’attelage.
Visserie : 51156F
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni :
Type d’attelage
Poids brut max.
de la remorque (lb)
Poids max. au
timon (lb)
Répartition de la charge
5 000 (2 270 kg)
500 (227 kg)
Capacité de charge
Montage sur boule
3 500 (1 589 kg)
350 (159 kg)
Point d’accès au câblage : SUV3
Form: F205 Rev A 5-6-05
Longeron
Modèles 2005 et ultérieurs
Installation illustrée
Carénage
Longeron
2
1
Remarque : Visserie similaire des deux côtés
