Instrucciones de instalación
Números de partes:
No s pere el alor inferior entre la calificación del
Jeep Grand Cherokee 51195
Larguero del bastidor
Placa

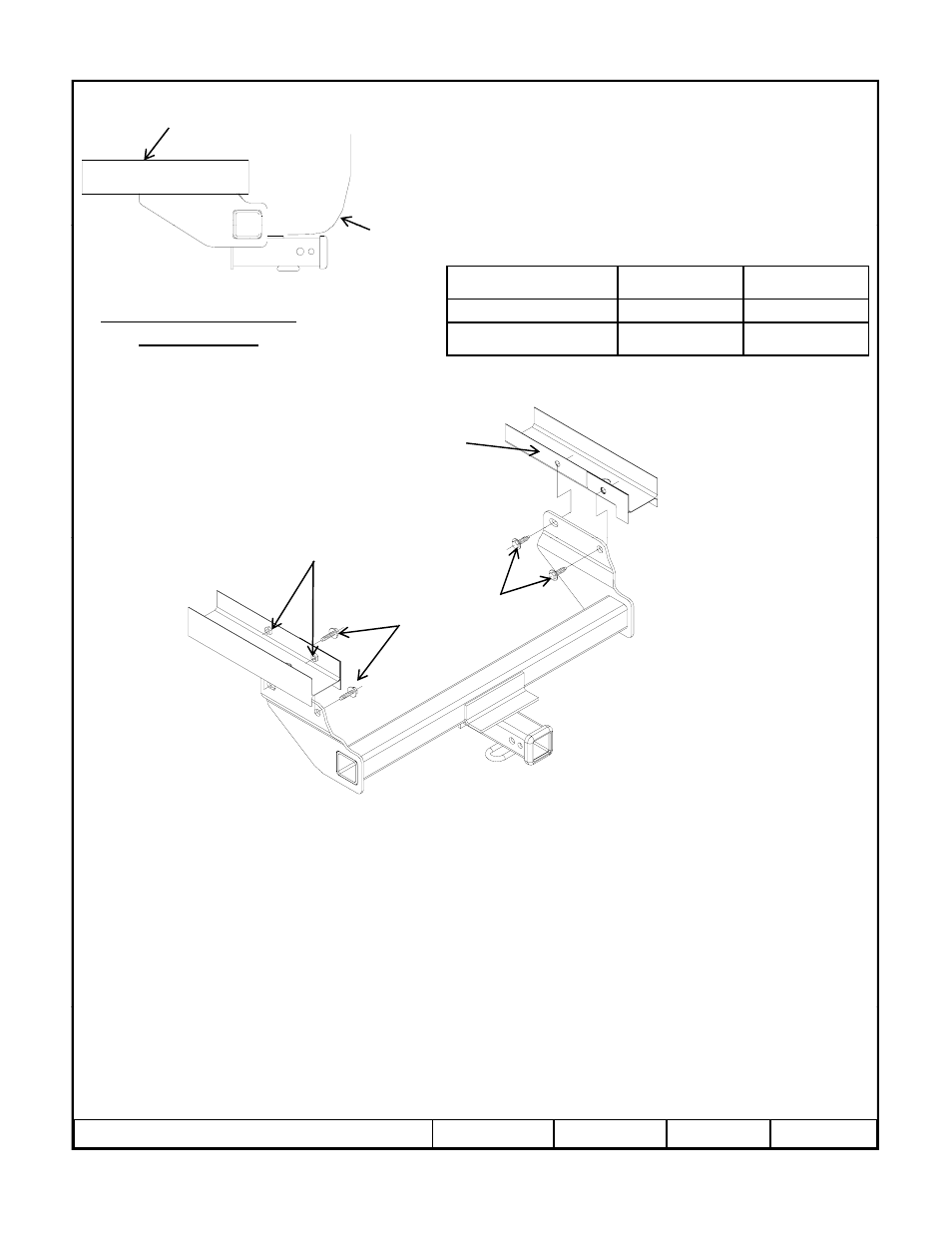

El enganche se muestra en la
posición correcta
Equipo necesario:
Kit de tornillos: 51195F
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Ubicación del acceso al cableado: TBD
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 7500 (3405 Kg) 750 (341 Kg)
Montaje de bola para carga de
peso
5000 (2270 Kg) 500 (227 Kg)
Placa
protectora
Llaves: 21mm
Ubicación del acceso al cableado: TBD
Nota: Tornillos iguales
en ambos lados
Larguero del bastidor
Tuerca de soldar
i t t i l
Retenga el perno
para reinstalación.
existente, igual en
ambos lados
1. Retire los pernos M12 existentes (No limpie las roscas). Retenga el perno para reinstalación.
Nota: Se usan todos
los pernos en el
vehículo
2. Levante el enganche a su posición e instale tornillos como se muestra, Si el exceso de masilla en
el bastidor interfiere con la instalación del enganche, baje el enganche y raspe el exceso de
masilla para la instalación.
3. Apriete todos los tornillos según las especificaciones de torsión indicadas.
z 2010 Cequent Performance Products Hoja 3 de 3 51195N 5-27-10 Rev. A
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que
se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con
soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
Form: F205 Rev A 5-6-05
Apriete todos los tornillos M14 con una llave de torsión a 115 Lb.-pies.(156 N*M)
