3B SCIENTIFIC® PHYSICS
1
Appareil d'étude des lignes de courant d'eau U8404248
Instructions d'utilisation
06/09 ELWE/ALF

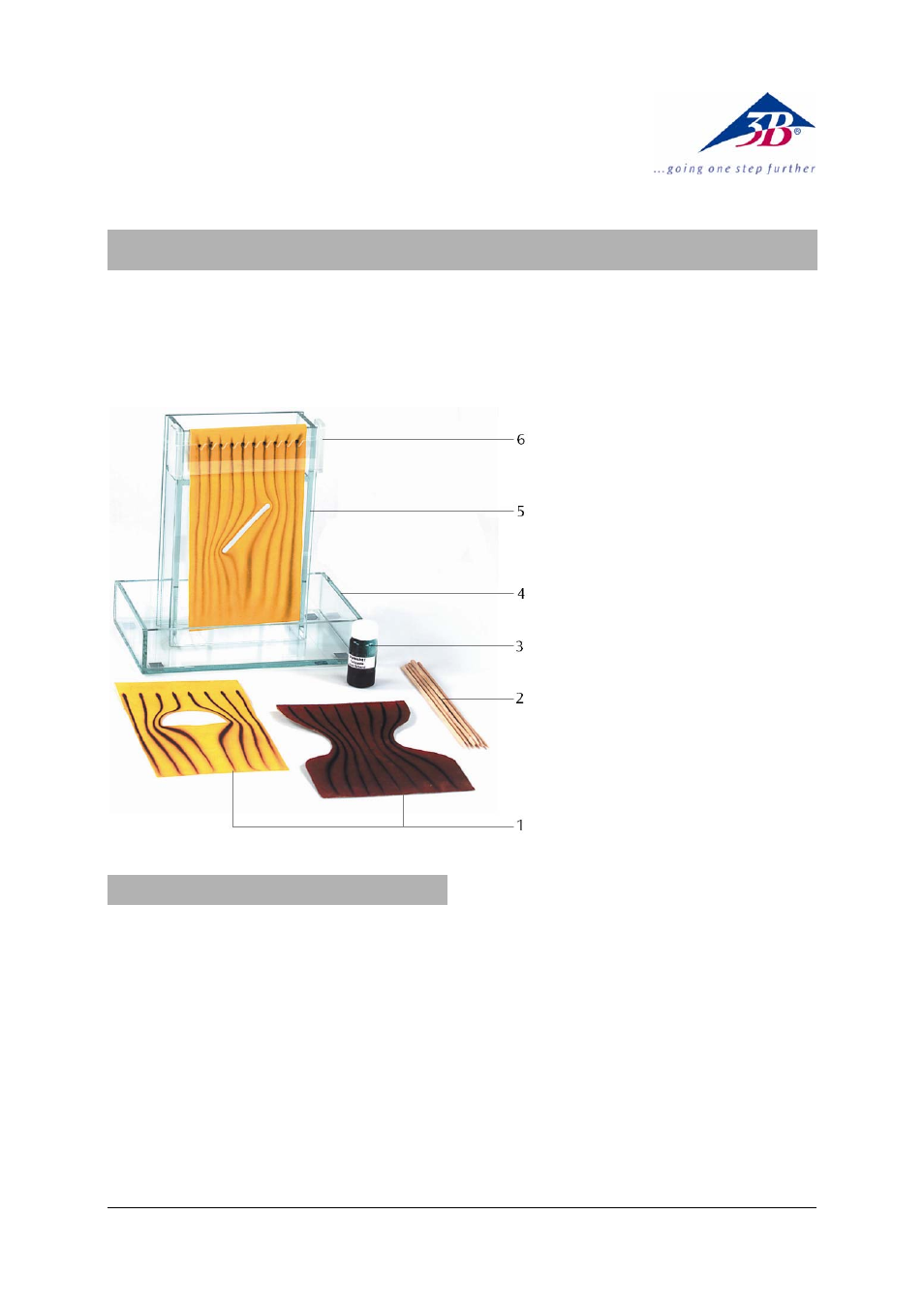

1 Feuilles de papier velouté
2 Bâtonnets pour colorant
3 Flacon de colorant
4 Cuve en verre
acrylique plate
5 Cuve en verre acrylique verti-
cale
6 Masque
1. Description
Cet appareil d’étude permet de démontrer et
d’étudier les flux laminaires dans l’eau. Les expérien-
ces portent sur les thèmes principaux suivants :
Formation d’un courant dans l’eau
Allure des lignes de flux dans un courant lami-
naire rectiligne
Allure des lignes de flux autour de corps de
formes différentes
Allure des lignes de flux autour d’une surface
portante avec différents angles d’incidence
Allure des lignes de flux dans un engorgement
L’appareil d’étude des lignes de courant d'eau est
constitué de deux cuves en verre acrylique parallélé-
pipèdes, fixées l’une dans l’autre. La cuve verticale
est pourvue d’un double fond. Sa partie supérieure
peut être remplie d’eau et contient quelques feuilles
de voiles de carde qui lient une partie de l’eau et
permettent ainsi de transporter l’appareil sans que
de l’eau ne déborde de la cuve. La cuve inférieure
sert à la récupération de l’eau qui s’écoule. Le flux
d’eau passe par des morceaux rectangulaires de
papier velouté dont l’extrémité supérieure dépasse
dans la cuve verticale. Les feuilles de papier velouté
présentent des rainures qui permettent de générer
différents cours d’eau. Sur le papier velouté se trouve
un masque qui présente des rainures servant à mar-
quer le flux à l’aide d’un colorant.
