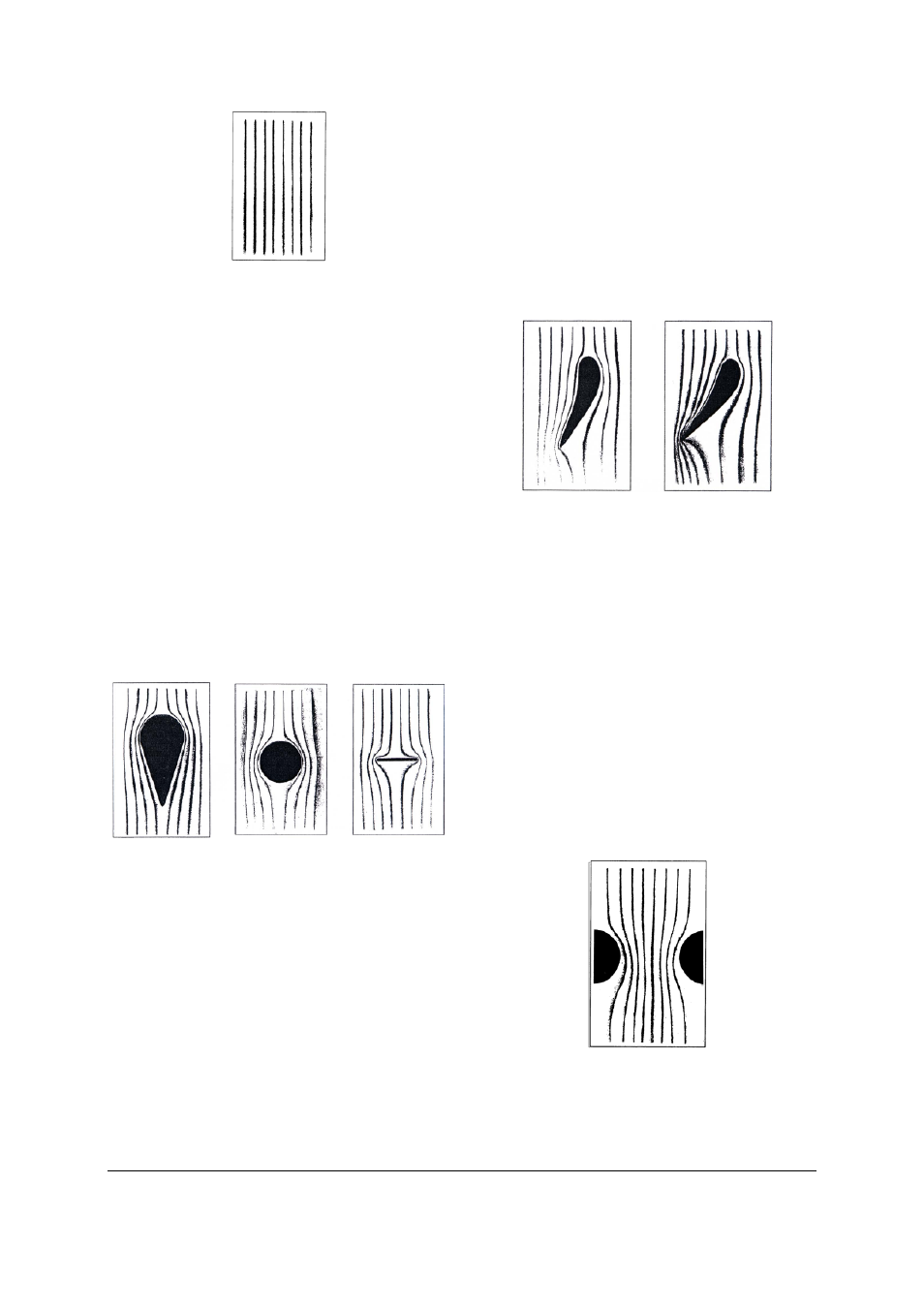

Fig. 2

Resultado: En una corriente laminar rectilínea las
líneas de corriente se desarrollan paralelamente
entre sí. La dirección y la velocidad de la corriente
son iguales en todos los puntos.

6.2 Curso de las líneas de corriente alrededor de

cuerpos de formas diferentes

•

Las hojas de papel aterciopelado se introducen
una tras la otra en el aparato de líneas de cor-
riente, primero la que lleva una escotadura en
forma de gota, luego como circulo y luego la de
forma rectangular.

Antes del cuerpo se establece cada vez una corriente.
Las líneas de corriente se desarrollan paralelas
alrededor del cuerpo. Durante esta fase del flujo la
distancia entre las líneas se reduce. Después de
pasar alrededor del cuerpo se restablece la corriente
original. Entre las líneas de corriente se tiene ahora
la misma distancia que se tenía antes de fluir
alrededor del obstáculo (ver Fig. 3)

Fig. 3

Resultado: El cuerpo en la corriente provoca en su
cercanía un cambio de la dirección de la corriente.
En esta caso la velocidad de la corriente aumenta y
las líneas de corriente se acercan unas a las otras.
Después de pasar alrededor del cuerpo la velocidad
de la corriente vuelve a disminuir. La distancia entre
las líneas de corriente vuelve a aumentar y luego
fluyen paralelas entre sí.

6.3. Corriente alrededor de un ala de sustentación

•

Se coloca ahora la lámina de papel aterciopelado
con la escotadura en forma de un ala de
sustentación.

En la parte superior del ala de sustentación se
observa un fuerte cambio de la dirección de flujo y

una compresión de las líneas de corriente. Como
consecuencia se tiene una velocidad de corriente
mayor. En la parte inferior del ala de sustentación la
velocidad de la corriente no aumenta tan fuertemen-
te. Se repite el experimento con el papel
aterciopelado haciendo el ángulo de inclinación
mayor que cero. El cambio de la dirección de las
líneas de corriente es especialmente más marcado.
Por debajo del perfil las líneas de corriente se
dirigen hacia éste para luego abrirse fuertemente
(ver Fig. 4).

Fig. 4

Resultado: El cuadro de las líneas de corriente de un
ala de sustentación deja reconocer un fuerte
aumento de la velocidad por encima del ala debido
al curso comprimido de las líneas de corriente. En la
parte inferior del ala teniendo un ángulo de ataque
positivo, el líquido que fluye se mueve hacia el ala
para luego ser rechazado.

6.4. Curso de las líneas de corriente en un

estrechamiento

•

Se utiliza una lámina de papel aterciopelado que
lleva escotaduras a ambos lados de la corriente.

Al acercarse al estrechamiento aumenta la velocidad
de la corriente. Las líneas de corriente se acercan
entre sí. Al abandonar el estrechamiento vuelven a
dispersarse las líneas llegando al curso original que
se tenía antes del estrechamiento (ver Fig. 5).

Fig. 5

Resultado: En un estrechamiento se reduce la distancia
entre las líneas de corriente. La velocidad de la corrien-
te aumenta fuertemente. Después del estrechamiento
vuelve a aumentar la distancia entre las líneas de cor-
riente. La velocidad de la corriente se reduce.
