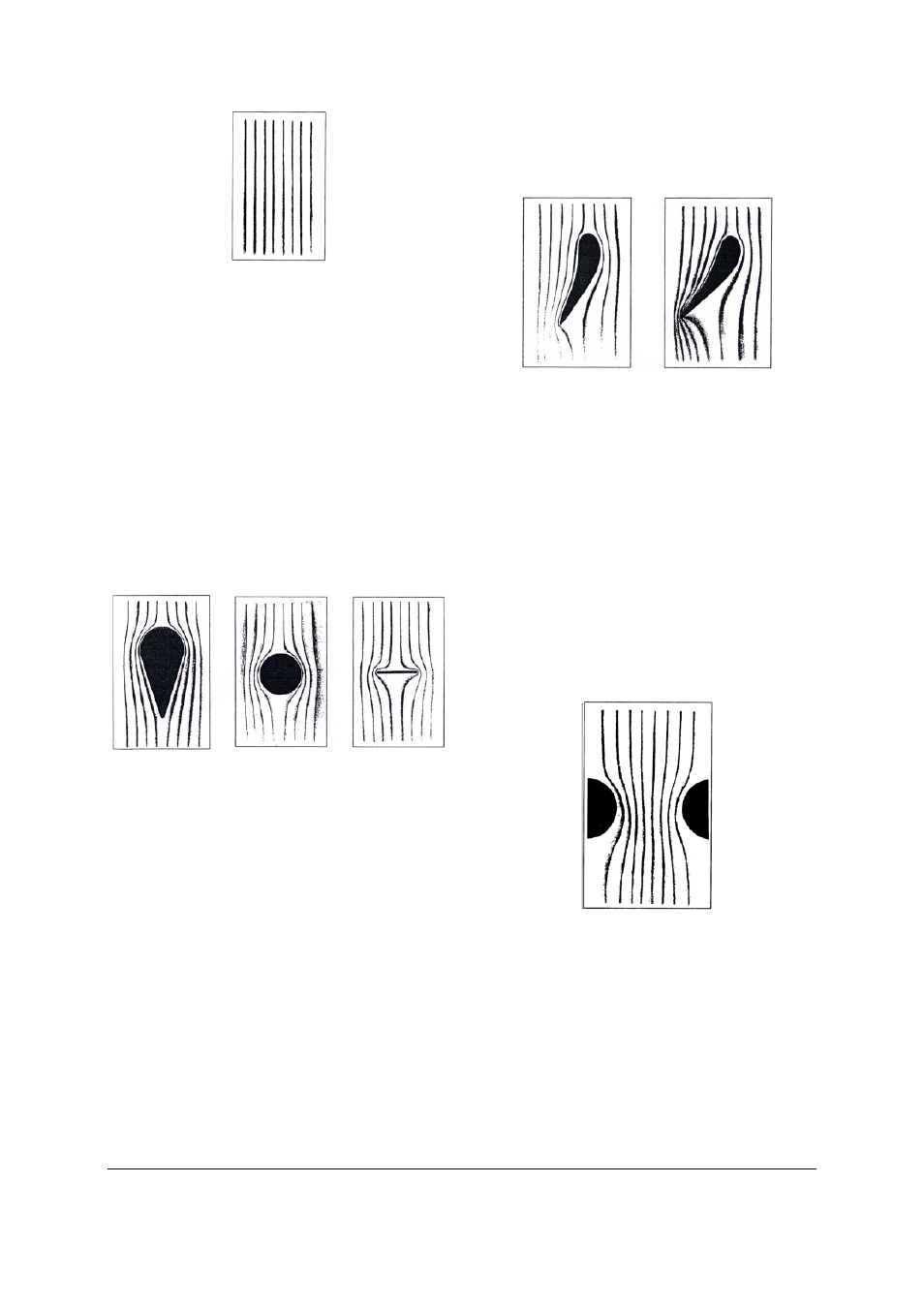

Fig. 2

Résultat : dans un flux laminaire rectiligne, toutes
les lignes du flux sont parallèles. La direction et la
vitesse du flux sont identiques à tous les endroits.

6.2 Allure des lignes autour de corps de formes

différentes

•

Introduisez successivement une feuille de papier
velouté avec une rainure en forme de goutte,
une feuille avec une rainure circulaire et une
feuille avec une rainure rectangulaire.

Devant le corps, le flux se divise. Les lignes passent
sur les côtés du corps et leur écart respectif se réduit.
En aval du corps, le flux se réunifie à nouveau.
L’écart entre les lignes est de nouveau celui qui se
présentait avant l’obstacle (voir fig. 3).

Fig. 3

Résultat : dans sa proximité immédiate, le corps
provoque un changement de direction du flux. La
vitesse du flux augmente et les lignes se rappro-
chent. L’obstacle passé, le flux ralentit à nouveau.
L’écart entre les lignes augmente. Puis les lignes sont
de nouveau parallèles.

6.3. Allure des lignes autour d’une surface por-

tante

•

Insérez la feuille de papier velouté avec une
rainure présentant le profil d’une surface port-
ante.

Au-dessus de la surface portante, on observe un
important changement de direction et une densifica-
tion des lignes, ce qui augmente considérablement
la vitesse du flux. Au-dessous de la surface portante,
la vitesse du flux n’augmente pas si fortement. Répé-
tez l’expérience avec la feuille de papier velouté
dans un angle d’inclinaison supérieur à zéro. Le
changement de direction des lignes du flux est parti-

culièrement important dans la partie supérieure. Au-
dessous de la surface portante, les lignes s’orientent
d’abord vers celle-ci, puis s’écoulent en s’écartant
d’elle (voir fig. 4).

Fig. 4

Résultat : on observe au-dessus de la surface por-
tante une forte augmentation de la vitesse due à la
densification des lignes. Au-dessous du profil, si
l’angle d’incidence est positif, le liquide s’oriente
d’abord vers la surface, pour s’en dévier par la suite.

6.4. Allure des lignes de flux dans un engorge-

ment

•

Utilisez la feuille de papier velouté présentant
des rainures des deux côtés.

Lorsqu’il s’approche d’un engorgement, le flux de-
vient plus rapide. Les lignes se rapprochent. Lors-
qu’elles s’éloignent de l’engorgement, les lignes
s’écartent à nouveau pour reprendre leur cours ini-
tial (voir fig. 5).

Fig. 5

Résultat : l’écart entre les lignes de flux se réduit
dans un engorgement. La vitesse du flux augmente
sensiblement. L’engorgement passé, l’écart entre les
lignes de flux augmente à nouveau. La vitesse du flux
diminue.
