3B SCIENTIFIC® PHYSICS
1
Apparecchio per la linea di corrente dell'acqua U8404248
Istruzioni per l'uso
06/09 ELWE/ALF

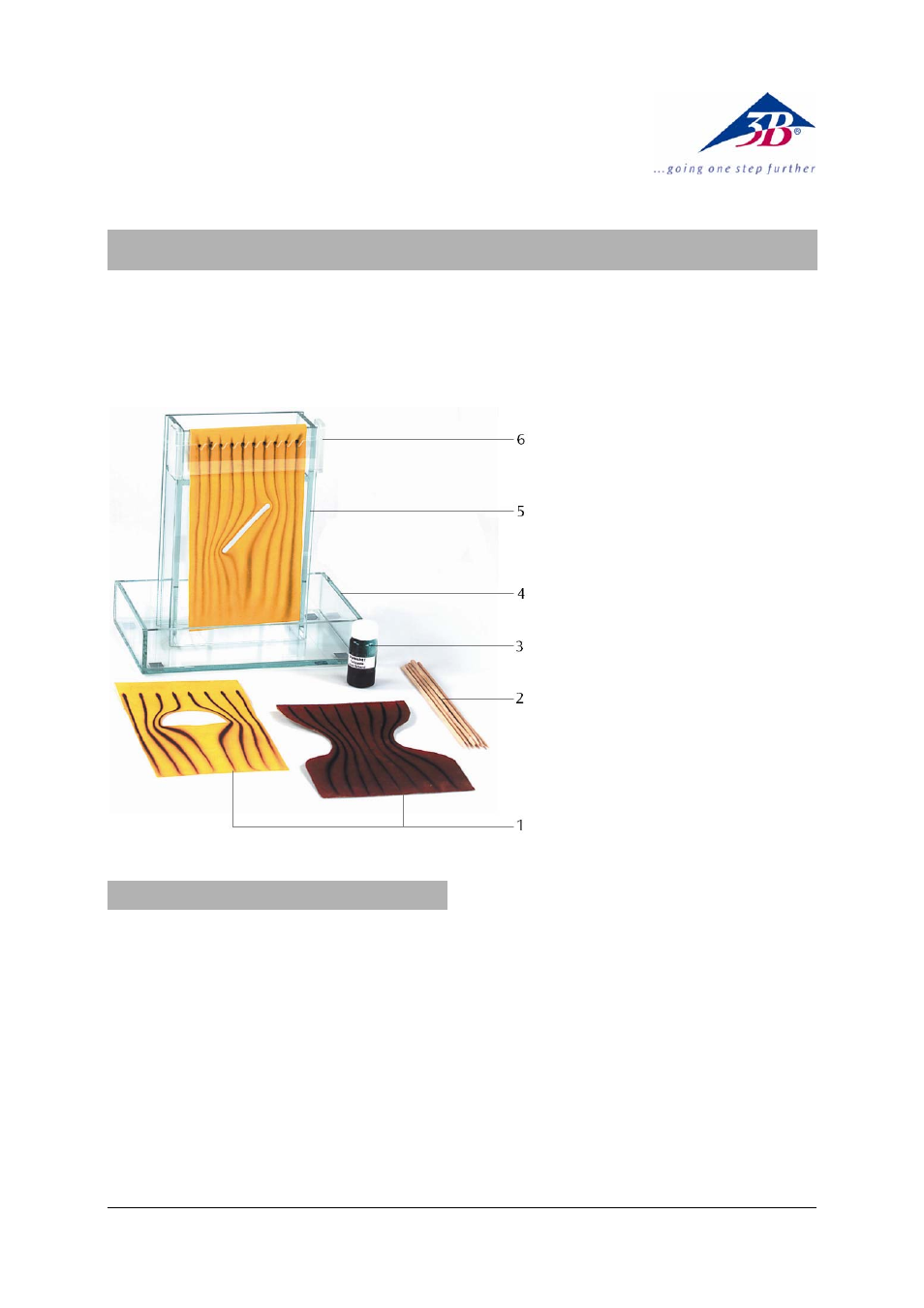

1 Fogli di carta vellutata
2 Tamponi per colorante
3 Bottiglietta di colorante
4 Vasca in vetro acrilico, orizzon-
tale
5 Vasca in vetro acrilico, verticale
6 Maschera
1. Descrizione
L’apparecchio per la linea di corrente dell’acqua
serve per dimostrare ed esaminare le correnti lami-
nari nell’acqua. Sono possibili esperimenti sui se-
guenti punti fondamentali:
origine di una corrente nell’acqua
andamento della linea di corrente con una
corrente laminare rettilinea
andamento della linea di corrente con corpi di
forma diversa per la circolazione dell’acqua
andamento della linea di corrente attorno ad
una superficie portante con angolo di inciden-
za diverso
andamento della linea di corrente in presenza
di un restringimento
L’apparecchio per la linea di corrente dell’acqua è
composto da due vasche in vetro acrilico parallele-
pipede, fissate una nell’altra. La vasca verticale è
dotata di un doppio fondo che consente di riempirne
la parte superiore con acqua. In tale parte superiore
si trovano alcuni dischetti in vello che legano par-
zialmente l’acqua. Ciò consente di trasportare
l’apparecchio senza che l’acqua trabocchi dalla va-
sca. La vasca inferiore funge da base per la raccolta
dell’acqua in fuoriuscita. Il flusso dell’acqua si verifi-
ca nei pezzi rettangolari di carta vellutata, la cui
estremità superiore si estende nella vasca verticale. I
fogli di carta vellutata sono dotati di intagli che
consentono di generare andamenti di corrente diver-
si. Sulla carta vellutata viene inserita una maschera.
Tale maschera possiede incavi che servono per mar-
care il flusso in modo uniforme con il colorante.
