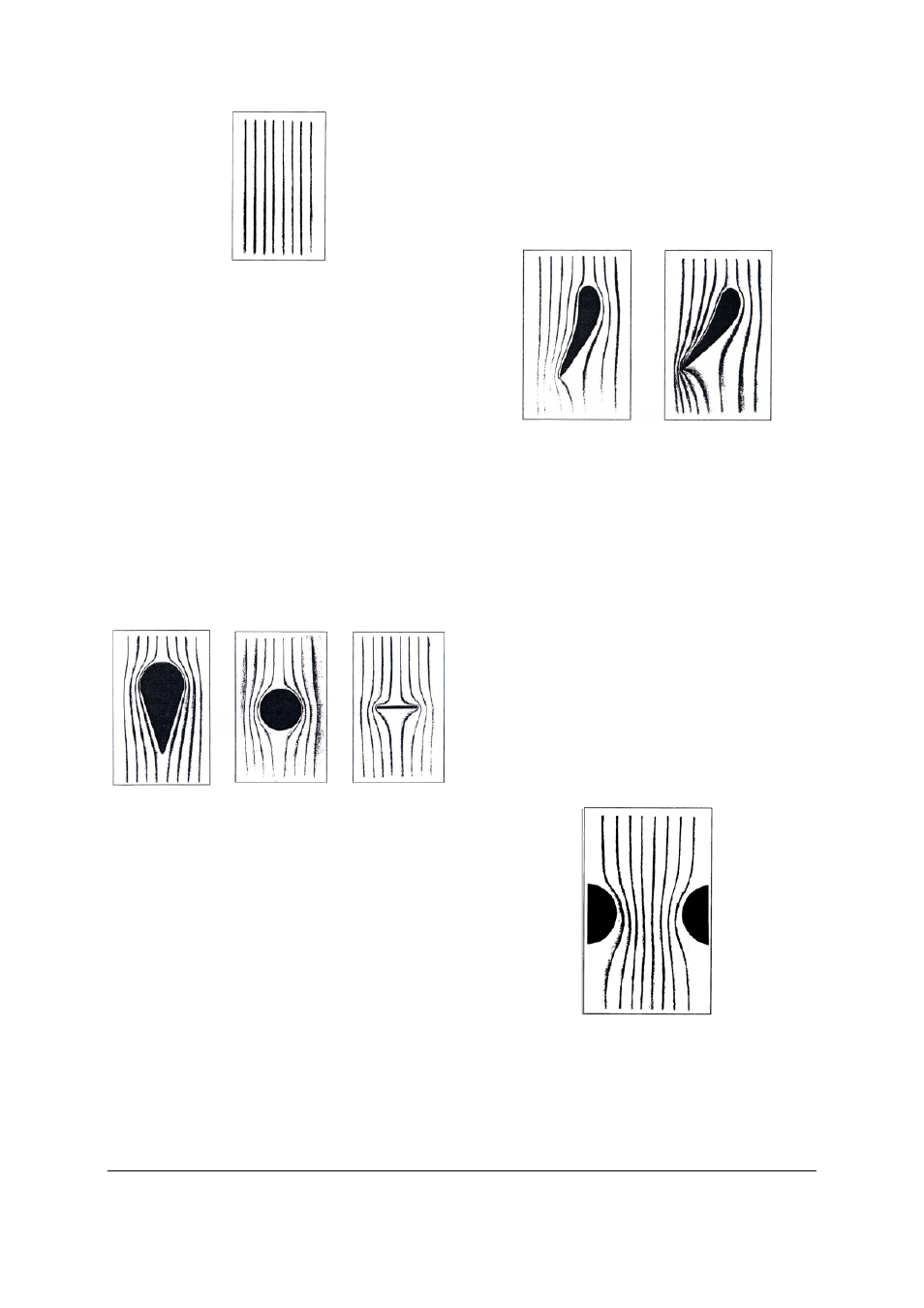

Fig. 2
Risultato: In una corrente laminare rettilinea tutte le
linee di corrente corrono parallele. La direzione e la
velocità della corrente sono uguali in tutti i punti.
6.2 Andamento della linea di corrente attorno a
corpi di forma diversa
• I fogli di carta vellutati con un intaglio a goccia,
un intaglio circolare e un intaglio rettangolare
vengono introdotti uno dopo l’altro
nell’apparecchio per la linea di corrente.
La corrente si divide davanti al corpo. Le linee di
corrente corrono lateralmente al corpo. In questo
modo la distanza reciproca tra le linee si riduce. Una
volta superato il corpo, la corrente si riunisce. Tra le
singole linee di corrente si ristabilisce all’incirca la
stessa distanza presente prima del flusso circolare
dell’ostacolo (ved. Fig. 3).
Fig. 3
Risultato: Il corpo causa nelle sue immediate vici-
nanze una deviazione della direzione della corrente.
In questo modo la velocità della corrente aumenta e
le linee di corrente si avvicinano ulteriormente l’una
all’altra. Al termine del flusso circolare, la velocità di
corrente diminuisce di nuovo. La distanza tra le linee
di corrente aumenta. Alla fine le linee corrono di
nuovo in parallelo tra loro.
6.3. Flusso circolare di un profilo di superficie
portante
• Il foglio di carta vellutata con intaglio a forma di
un profilo di superficie portante viene fissato.
Sopra la superficie portante si verifica una notevole
deviazione di direzione e compressione delle linee di
corrente. Ciò determina una velocità di corrente
elevata. Sotto la superficie portante la velocità di
corrente non aumenta in misura così notevole.
L’esperimento viene ripetuto con il foglio di carta
vellutata con angolo di inclinazione superiore a zero.
La deviazione di direzione delle linee di corrente
nella zona superiore è particolarmente marcata.
Sotto il profilo di superficie portante le linee di cor-
rente corrono prima verso il profilo per poi essere
deviate verso il basso (ved. Fig. 4).
Fig. 4
Risultato: La figura delle linee di corrente di un pro-
filo di superficie portante consente di individuare il
notevole aumento di velocità sopra il profilo per la
ridotta distanza tra le linee di corrente. In caso di
angolo di incidenza positivo, sotto la superficie por-
tante il liquido circolante si sposta prima verso la
superficie portante per poi essere deviato verso il
basso.
6.4. Stromlinienverlauf an einer Verengung
• Viene utilizzato il foglio di carta vellutata con
intagli su entrambi i lati.
Avvicinandosi al restringimento, la velocità di cor-
rente aumenta. Le linee di corrente si avvicinano
ulteriormente l’una all’altra. Uscendo dal restringi-
mento, le linee tendono a separarsi fino a che viene
raggiunto di nuovo l’andamento originario delle
linee di corrente (ved. Fig. 5).
Fig. 5
Risultato: In presenza di un restringimento, la di-
stanza tra le linee di corrente diminuisce. La velocità
di corrente aumenta in misura notevole. Una volta
superato il restringimento, la distanza tra le linee di
corrente aumenta di nuovo. La velocità di corrente
diminuisce.
