3B SCIENTIFIC® PHYSICS
1
Instrumento laminar do fluxo U8404248
Manual de instruções
06/09 ELWE/ALF

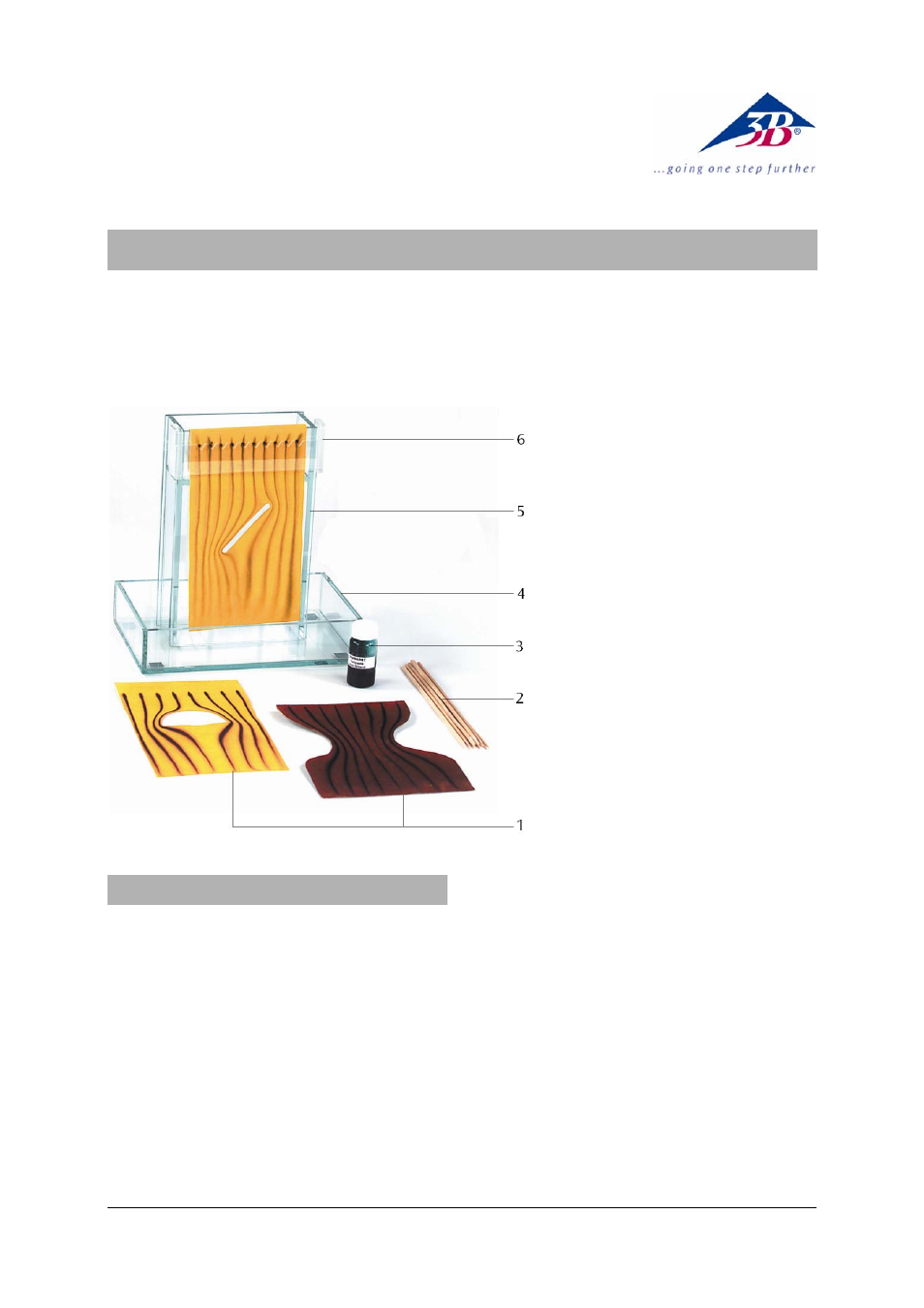

1 Folha de papel veludo
2 Aplicadores para o colorante
3 Garrafinha com colorante
4 Bacia de vidro acrílico, baixa
5 Bacia de vidro acrílico, alta
6 Máscara
1. Descrição
O instrumento laminar do fluxo serve para a
demonstração e a pesquisa de correntes laminares
na água. As experiências relativas aos seguintes itens
podem ser realizadas:
Formação de uma corrente na água
Percurso de linhas de corrente numa corrente
laminar retilínea na água
Percurso de linhas de corrente ao contornar
corpos de formas diferentes
Percurso das linhas de corrente envolta de um
perfil de asa em diversos ângulos de
posicionamento
Percurso de linhas de corrente num
estreitamento
O instrumento laminar do fluxo consiste em duas
bacias de vidro acrílico em forma de paralelepípedo,
fixa- das uma na outra. A bacia alta é equipada de
um fundo intermediário, de modo que a sua parte
superior pode ser preenchida com água. Nesta parte
superior encontram-se várias fatias de pano. Estas
retêm parcialmente a água. Assim é possível
transportar o aparelho sem que a água se derrame
fora da bacia. A bacia inferior serve de pires para a
retenção da água que desce. A corrente da água
ocorre em pedaços quadrados de papel veludo, cuja
ponta superior penetra na bacia alta. As folhas de
papel veludo possuem áreas vazadas que permitem
a criação de diferentes percursos de corrente. Uma
máscara é aplicada sobre o papel veludo. Esta possui
áreas vazadas que servem para a marcação
homogênea das correntes com colorantes.
