3B SCIENTIFIC® PHYSICS
1
Wasserstromliniengerät U8404248
Instrucciones de uso
06/09 ELWE/ALF

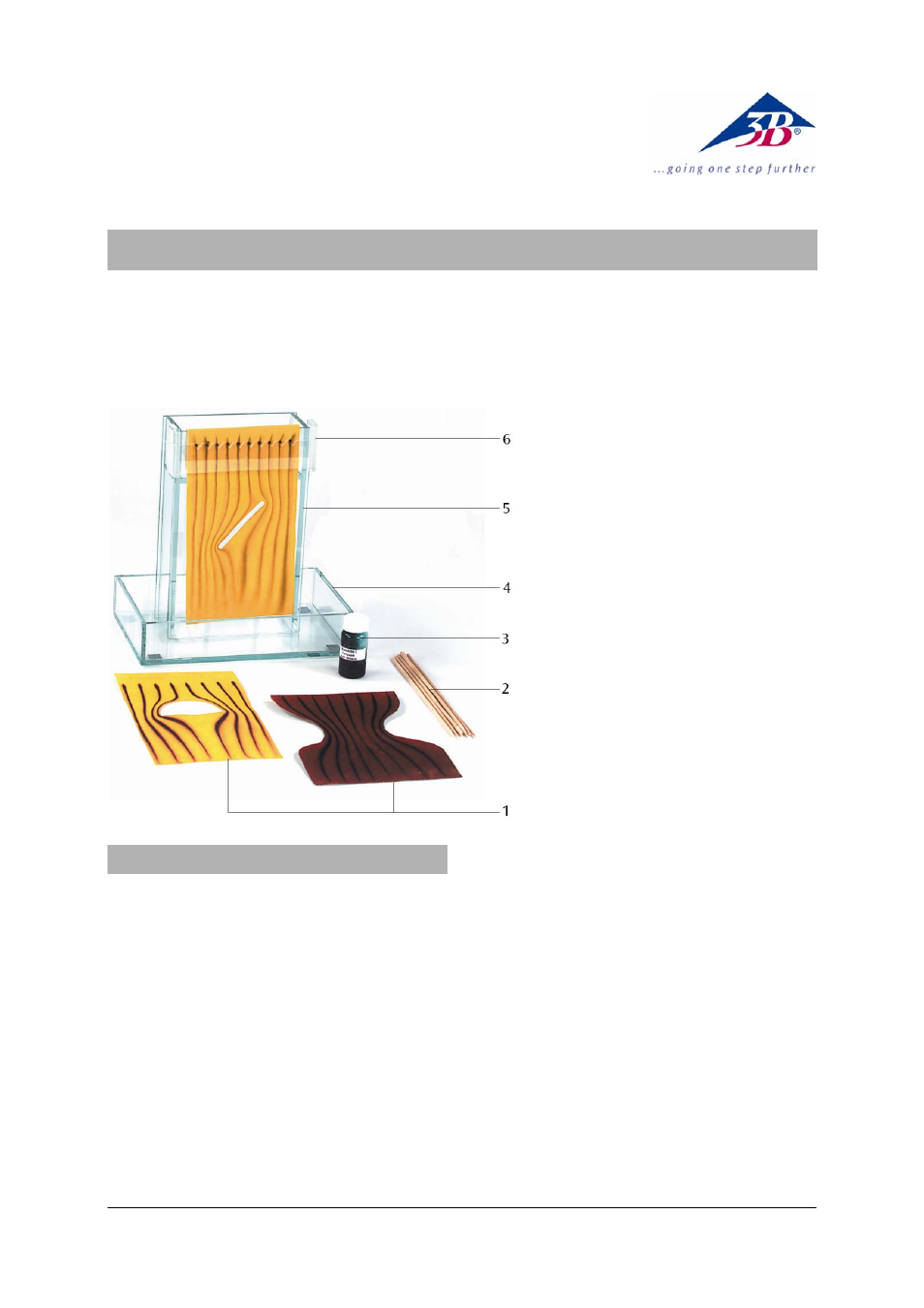

1 Hojas de papel aterciopelado
2 Tampón para colorante
3 Frasco con colorante
4 Cubeta de vidrio acrílico, plana
5 Cubeta de vidrio acrílico, alta
6 Máscara
1. Descripción
El aparato de líneas de corriente de agua sirve para
la demostración y el estudio de corrientes laminares
en el agua. Se pueden realizar experimentos sobre
los siguientes temas:
Generación de una corriente en el agua
Curso de las líneas de corriente de agua en una
corriente laminar rectilínea
Curso de las líneas de corriente alrededor de
cuerpos de diferentes formas
Curso de las líneas de corriente alrededor de
un ala de sustentación con diferentes ángulos
de ataque
Curso de las líneas de corriente en un
estrechamiento
El aparato de líneas de corriente de agua se
compone de dos cubetas de vidrio acrílico de forma
rectangular, sujetas entre sí. La cubeta alta está
provista de un entresuelo, así que la parte superior
se puede llenar de agua. En esta parte superior se
encuentran unas placas de lana esquilada, las cuales
absorben parcialmente el agua; así es posible
transportar el aparato sin que el agua salpique hacia
afuera. La cubeta inferior sirve como base y
recipiente, y recibe el agua que fluye de la cubeta
superior. La corriente de agua tiene lugar dentro de
una lámina cuadrada de papel aterciopelado, cuyo
extremo superior entra en la cubeta alta. La lámina
de papel aterciopelado lleva escotaduras, que hacen
posible generar diferentes cursos de corriente. Sobre
el papel aterciopelado, se encaja una máscara. Esta
máscara lleva escotaduras a distancias iguales que
hacen posible marcar con un colorante el curso de la
corriente.
