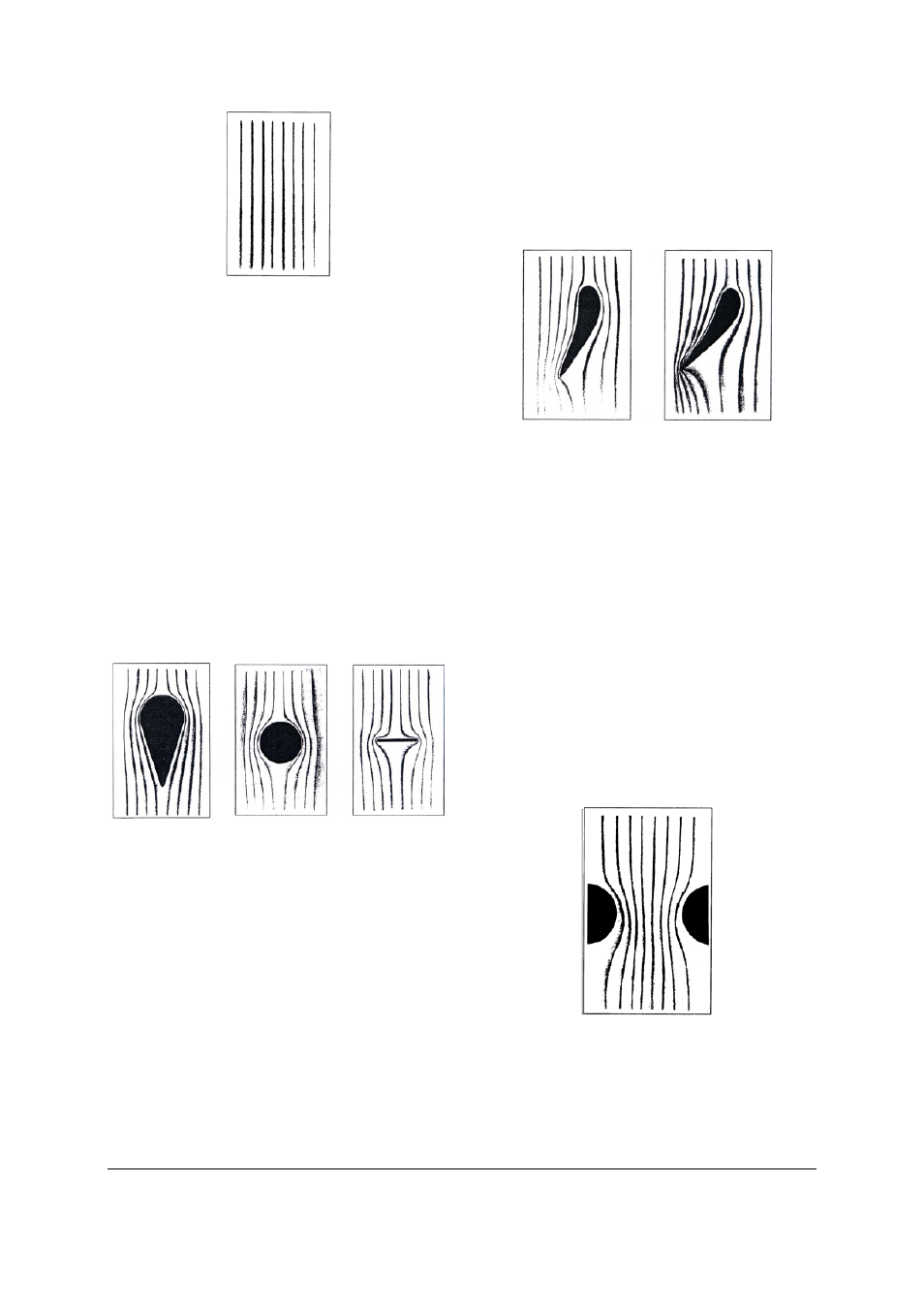

Fig. 2

Resultado: numa corrente laminar retilínea, todas as
linhas de corrente têm um percurso paralelo. A
direção e a velocidade das correntes são iguais em
todos os pontos.

6.2 Percurso das linhas de corrente envolta de

corpos de diversas formas

•

Umas após a outra são introduzidas no aparelho
de linhas de corrente folhas de papel veludo
com vazados em forma de gota, redondo e um
vazado de forma quadrada.

Antes de cada objeto a corrente se divide. As linhas de
corrente seguem um percurso envolta do corpo do
objeto, sendo que a distância entre elas se reduz.
Depois de ter passado pelo objeto a corrente volta a
se unificar. Entre cada linha de corrente
reestabelecese aproximadamente a mesma distância
encontrada antes de passar pelo obstáculo (ver fig. 3).

Fig. 3

Resultado: o corpo na corrente provoca uma
alteração da direção da corrente na sua proximidade
imediata. Ao acontecer isto, a velocidade da corrente
aumenta e as linhas se aproximam umas das outras.
Após a passagem pelo obstáculo, a velocidade da
corrente volta a reduzir-se e a distância entre as
linhas volta a crescer. Finalmente, elas voltam a
seguir percursos paralelos.

6.3. Desvio da corrente entorno a uma forma de

asa

•

Estica-se a folha de papel veludo com o vazado
com a forma do perfil de uma asa.

Acima da asa ocorre uma mudança forte de direção
e as linhas ficam mais próximas umas das outras. Daí
resulta uma alta velocidade de corrente. Por baixo
da asa a velocidade não aumenta tanto. A

experiência é repetida com a folha de papel veludo
posicionada num ângulo de inclinação maior que
zero. A mudança de direção das linhas de corrente é
particularmente forte na parte superior. Por baixo
do perfil de asa as linhas de corrente dirigem-se em
direção à asa, para logo serem empurradas para
baixo (ver fig. 4).

Fig. 4

Resultado: a imagem das linhas de corrente de um
perfil de asa apresenta um forte aumento da
velocidade acima do perfil em conseqüência do
percurso estreito das linhas de corrente. Por baixo da
asa, no caso de um ângulo de posição positivo, o
fluxo do líquido dirige-se primeiro em direção à asa
para logo ser desviado para baixo.

6.4.

Percurso das linhas de corrente num
estreitamento

•

Utiliza-se neste caso a folha de papel veludo
com vazamentos em ambos lados.

Ao aproximar-se do estreitamento, a velocidade da
corrente aumenta. As linhas de corrente
aproximamse umas das outras. Ao passar o
estreitamento, as linhas voltam a distanciar-se umas
das outras, de modo que o percurso inicial é
reestabelecido (ver fig.5).

Fig. 5

Resultado: num estreitamento, a distância entre as
linhas diminui e a velocidade da corrente aumenta
fortemente. Após o estreitamento a distância entre
as linhas volta a aumentar. A velocidade da corrente
diminui.
