29
Excitação:
Mecanismo de excitação pulsante,
eletromagnético
Célula fotossensível para a sincronização
Botão para o ajuste da amplitude
Lâmpada de controle para a excitação
Armação:
Armação de metal
com vidro e porta:
40 cm x 40 cm x 150 cm
4 pés de ajuste
para a instalação
a prumo
Iluminação:
tubos fluorescentes
36 W, 50/60 Hz
Alimentação elétrica: 115 V ou 230 V, 50/60 Hz
Fusível de rede: 0,063 A, passivo
3. Utilização
3.1 Montagem
3.1.1 Instalação
•
Colocar o pêndulo de Foucault numa superfície hori-
zontal de base estável.
•
Verificar com a mão se a armação e o anel vibram.
Caso seja percebida alguma vibração, o local é inade-
quado. Em caso que o chão seja instável deve-se pro-
curar um local onde não haja passagem freqüente de
pessoas. Levar especialmente em conta a presença
de aparelhos de ar condicionado ou de outros apare-
lhos que produzam vibração.
•
Evitar a exposição direta ao sol, já que isto pode difi-
cultar a visibilidade da linha projetada ou provocar
disfunção da célula fotossensível.
3.1.2 Montagem do pêndulo
•
Ajustar a distância entre a esfera do pêndulo e o ímã
eletromagnético em aproximadamente 3 mm. Esta
distância é atingida quando a esfera toca ligeiramen-
te o disco de ajuste (ver fig. 7). Em caso de distância
excessiva, o efeito do dispositivo de excitação será
mais fraco.
•
Caso a esfera fique pendurada por um período mais
longo, deve-se verificar a distância, já que a linha pode
se distender em até 1 a 2 mm.
3.1.3 Ajuste horizontal
•
Inserir o cilindro de ajuste no dispositivo de medição
e logo colocar a esfera o pêndulo nele (ver fig. 8).
•
Para ajustar, girar os pés de ajuste. A regulagem é
mais fácil de efetuar se dois pés são girados ao mes-
mo tempo.
•
A esfera deve estar pendurada exatamente no meio
do cilindro.

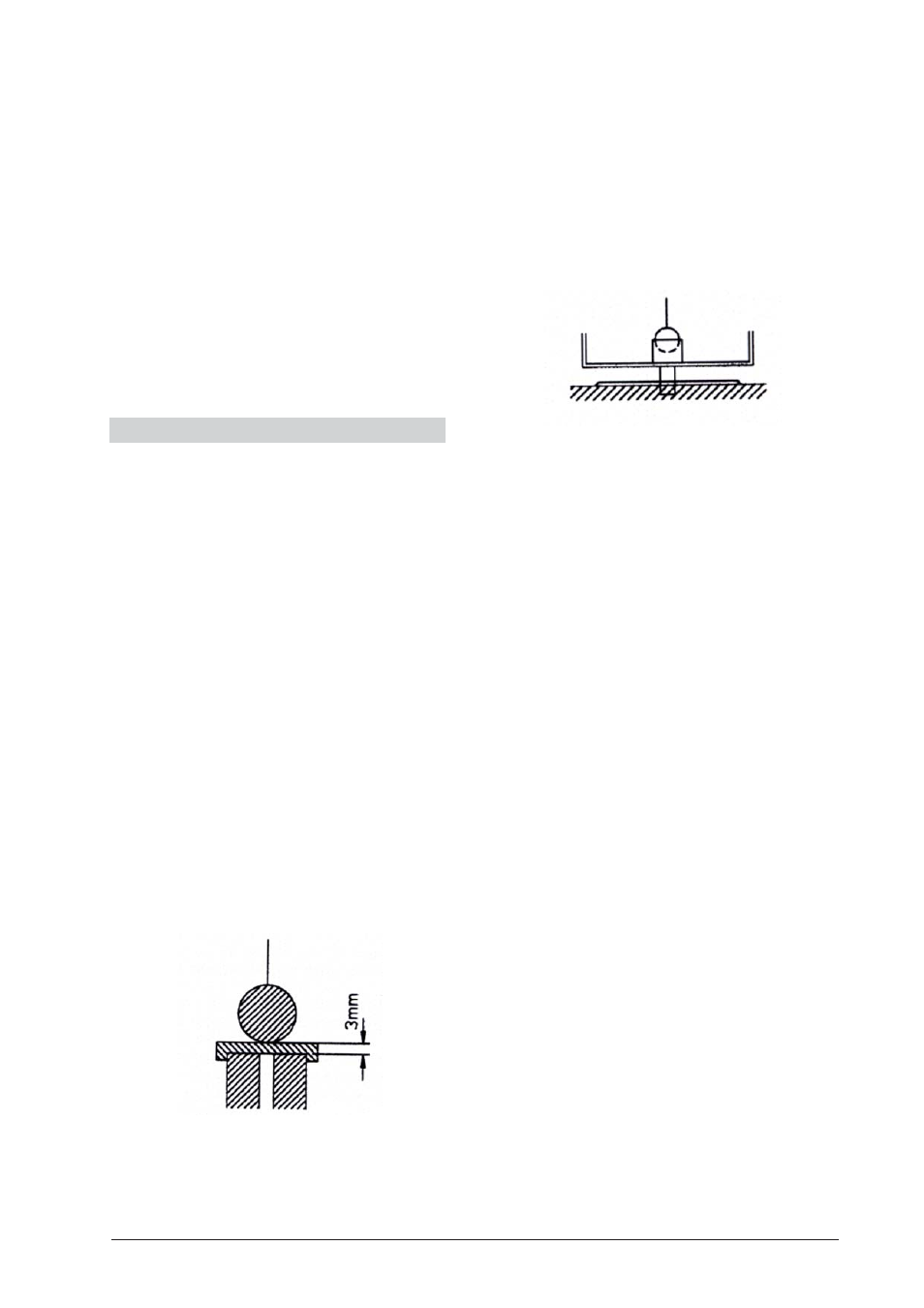

Fig. 7: Distância entre a esfera do pêndulo e o ímã eletromagnético
3.1.4 Projeção de linha
•
Após ligar a lâmpada de projeção com a esfera pen-
durada no cilindro de ajuste, a projeção de linha na
tela deve cobrir o traço vertical.
•
Esta regulagem de fábrica deve ser efetuada nova-
mente em caso de substituição da lâmpada (ver 3.3)
3.2 Execução da experiência
•
Controlar se todas as preparações descritas em 3.1
foram executadas.
•
Caso a experiência seja realizada só com a oscilação
natural do pêndulo, o comutador da excitação do
pêndulo deve estar em „AUS“. Neste caso, a oscilação
do pêndulo reduz-se a menos de 1/3 em 15 min. As
medições devem ser efetuadas dentro desse interva-
lo.
•
Se for operado com excitação, a amplitude deve ser
observada aproximadamente 5 min e, caso necessá-
rio, corrigida com o botão de ajuste da excitação.
•
Deslocar a esfera do pêndulo com a mão e solta-lo. O
pêndulo deve oscilar num plano. Se ele oscilar em
elipse, interromper o ensaio e recomeçar.
•
Fechar cuidadosamente a porta.
•
Quando a oscilação estiver estável, após vários mi-
nutos, colocar o disco de medição angular de forma
que a imagem projetada da linha coincida com a
linha de base.
•
A medição do ângulo de torção é feita no ponto em
que a projeção de linha na tela não se mexe mais
horizontalmente quando o disco de ajuste de ângulo
é girado.
•
Caso a unidade de projeção de linha não se mova ao
girar o disco de ajuste de ângulo, deve-se verificar a
firmeza do parafuso de fixação.
Fig. 8: Ajuste horizontal
