24
Excitación:
Mecanismo de excitación pulsante,
electromagnético
Fotocélula incorporada para la sincronización
Botón para regular la amplitud de la oscilación
Lámpara de control para la excitación
Armario:
Armario metálico con
paredes de vidrio
y puerta:
40 cm x 40 cm x 150 cm
4 pies de ajuste para
colocación vertical
Iluminación:
Lámpara fluorescente
36 W,
50/60 Hz
Alimentación de
tensión:
115 V CA o bien 230 V CA,
50/60 Hz
Fusible de red: 0,063 A, lento
3. Manejo
3.1 Montaje
3.1.1 Colocación vertical
•
Se coloca el péndulo de Foucalt sobre una base hori-
zontal estable.
•
Con las manos, se comprueba si el armario y el anillo
están sometidos a vibraciones. Si se detectan vibra-
ciones, el lugar no es apropiado. Si el piso puede trans-
mitir vibraciones, se busca un sitio que no sea fre-
cuentado directamente por muchas personas. Tenga
en cuenta la cercanía de equipos de aire acondiciona-
do u otros aparatos que produzcan vibraciones.
•
Evite la irradiación directa del sol, la percepción del
hilo proyectado se hace más difícil, o se puede moti-
var un funcionamiento erróneo de la fotocélula.
3.1.2 Montaje del péndulo
•
Se ajusta en aprox. 3 mm la distancia entre la masa
del péndulo y el electroimán. Esta distancia se logra
cuando la masa empieza a tocar el disco de ajuste
sobrepuesto (ver Fig. 7). Con distancias mayores el
efecto del mecanismo de excitación es muy débil.
•
Si la masa cuelga un tiempo largo, se debe compro-
bar la distancia, el hilo se puede alargar de 1 a 2 mm.
3.1.3 Ajuste horizontal
•
Se inserta el cilindro de ajuste en el dispositivo de
medición y luego de inserta la masa en éste (ver Fig. 8).
•
Para el ajuste se giran los pies de ajuste. El ajuste se
hace más sencillo cuando se giran dos pies al mismo
tiempo.
•
La masa debe colgar exactamente en el centro del
cilindro.
3.1.4 Proyección del hilo
•
Después de conectar la lámpara de proyección, con
la masa colgando en el cilindro de ajuste, la proyec-
ción del hilo sobre la pantalla debe cubrir la raya
vertical.
•
Este ajuste de fábrica se debe repetir en caso de un
cambio de la bombilla incandescente (ver 3.3)
3.2 Realización del experimento
•
Compruebe si todas las preparaciones descritas en
3.1 se han llevado a cabo.
•
Cuando el experimento se debe realizar con las osci-
laciones libres del péndulo, el interruptor para la exci-
tación del péndulo debe estar en «OFF». En este caso
la amplitud de la oscilación se reduce a menos de
1/3 en 15 minutos. Las mediciones se deben realizar
en este tiempo.
•
Si se trabaja con excitación, se observa la amplitud
durante 5 minutos aproximadamete, y si en necesa-
rio, se corrige con el botón de ajuste para la excita-
ción.
•
La masa del péndulo se desvía de la vertical con la
mano y se suelta. El péndulo debe oscilar en un pla-
no. En caso de que la oscilación sea elíptica se inte-
rrumpe el experimento y se empieza otra vez.
•
Se cierra la puerta con cuidado.
•
Cuando la oscilación es estable, después de un minu-
to, se ajusta el disco goniométrico para que la figura
proyectada del hilo concuerde con la línea base.
•
La medición del ángulo de giro se realiza en el mo-
mento en que la proyección del hilo sobre la pantalla
no se mueva horizontalmente al girar el disco gonio-
métrico de ajuste.
•
En caso de que la unidad de proyección del hilo no se
mueva al girar el disco goniométrico de ajuste, se
comprueba si el tornillo de apriete está bien asenta-
do.
•
El ángulo burdo se lee en la placa base, el ángulo
exacto se lee en la escala goniométrica fina.

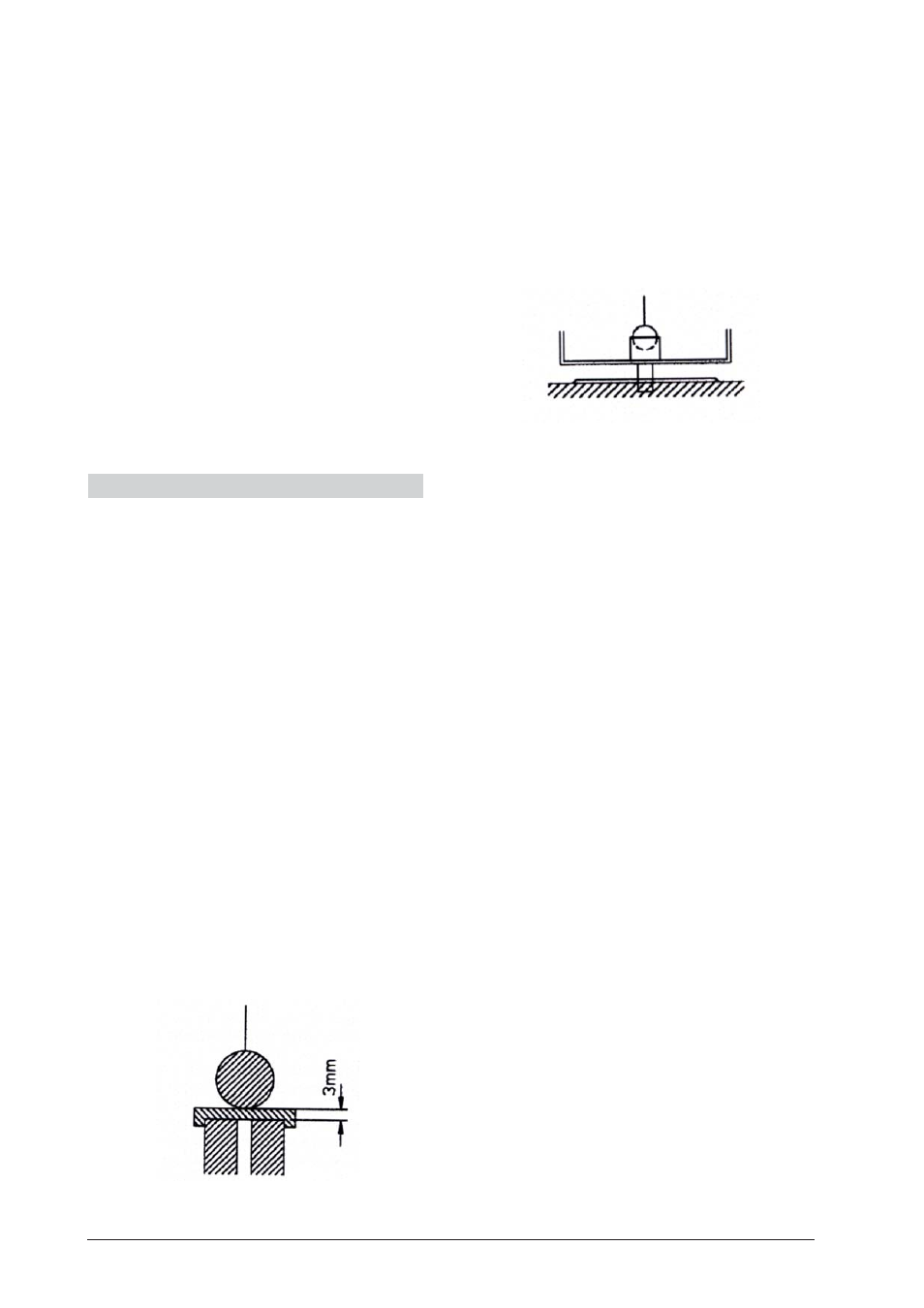

Fig. 7: Distancia entre la masa del péndulo y el electroimán
Fig. 8: Ajuste horizontal
