12
vre le changement de l’oscillation. Vous pouvez com-
mander l’appareil pendant l’expérience sans être obligé
d’ouvrir la porte. Les accessoires permettent un ajustage
aisé et précis du pendule de Foucault.
2.1 Fonctions fondamentales
2.1.1 Oscillation continue du pendule
Un électro-aimant avec champ magnétique à symétrie
radiale est placé très exactement au milieu de la trajectoi-
re du pendule. L’aimant n’agit que lorsque le pendule se
déplace vers le centre. L’électro-aimant est contrôlé par
une cellule photoélectrique qui enregistre l’ombre du
mouvement pendulaire à travers la lumière de la lampe
fluorescente intégrée. Le pendule est excité de manière à
ce que son amplitude reste constante (Fig. 4).

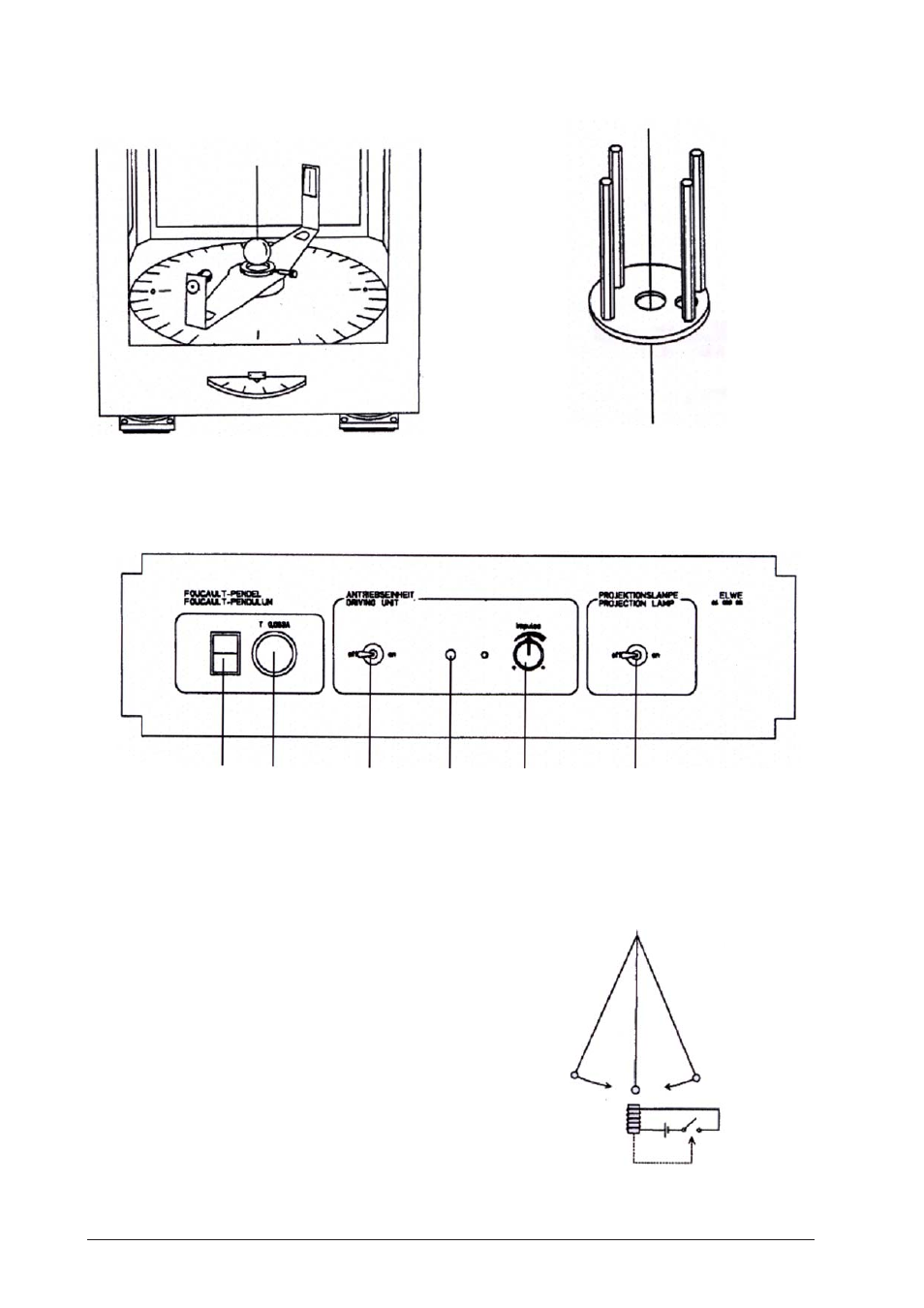

Fig. 4
Fig. 1: Dispositif de mesure angulaire
Fig. 2: Anneau de Charron
Fig. 3: Panneau de commande
1 Interrupteur principal, 2 Fusible, 3 Commutateur de l’unité d’entraînement, 4 Témoin de contrôle, 5 Régulateur d’impulsion,
6 Commutateur de la lampe de projection
2 1 4 3 5 6
