發射雙音頻信號，如需要選擇單音頻信號，可按功能切換按鍵，切換
單、雙音頻；
 音頻接收器，按住尋線測試按鍵，測試探頭靠近線束中的每根網線或
埋線牆壁，當接收器喇叭響起（信號指示燈同時點亮）
，探頭靠近的線
就是所要查找的目標線。如網路交換機工作中，尋找的線束中會有 2~3
根線都響，聲音最清晰的那根線是目標線。
 注意 帶電查尋電話局域網線路時，因不同電話交換機信號頻率不
同，可能會有與本音頻發射器發射信號衝突，造成無法探測出信號情
況，如有必要，可以關閉電話交換機進行查尋線工作

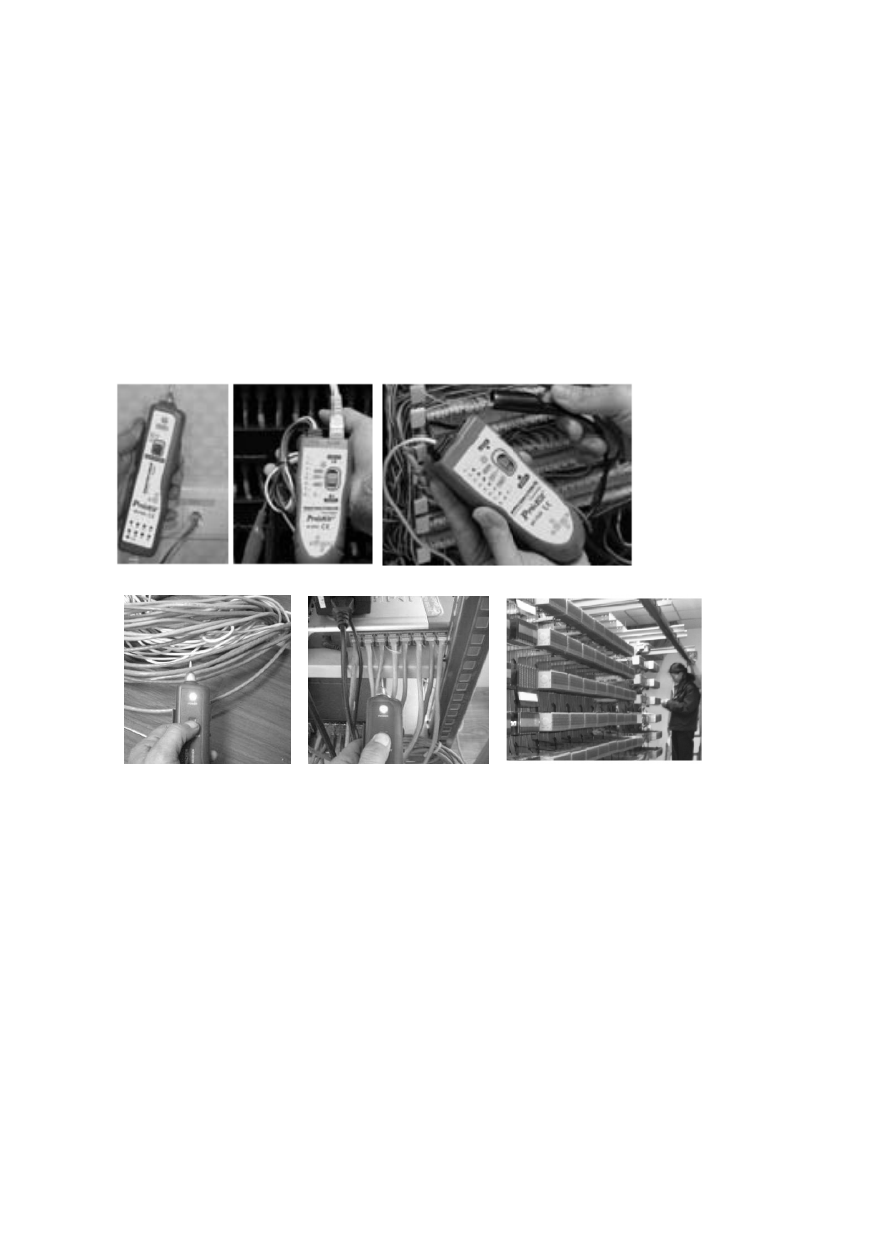

查尋示意圖
20
電話線路短路/開路測試

音頻發射器檔位開關撥至 TEST 檔，長按此鍵 2 秒，VERIFY 燈由閃爍變為
長亮；
 紅黑鱷魚夾分別夾住待測線路兩端，或用儀器自帶 RJ-11 跳線插入待測
RJ-11 插座；
 如短路，則線路指示 LED 燈 1＃長亮，開路則不亮。線路的阻抗可由燈的
亮度來顯示，燈越亮，阻抗越小，越暗，阻抗越大；
電話線路正負極/DC 電壓 正負極測量

音頻發射器檔位開關撥至 SCAN 檔，長按此鍵 2 秒，STATUS 燈熄滅同時
VERIFY 燈亮；
 紅黑鱷魚夾分別夾住待測線路兩端，或用儀器自帶 RJ-11 跳線插入待測
RJ-11 插座；如紅、黑夾分別接正、負極時亮紅燈，反之亮綠燈。
