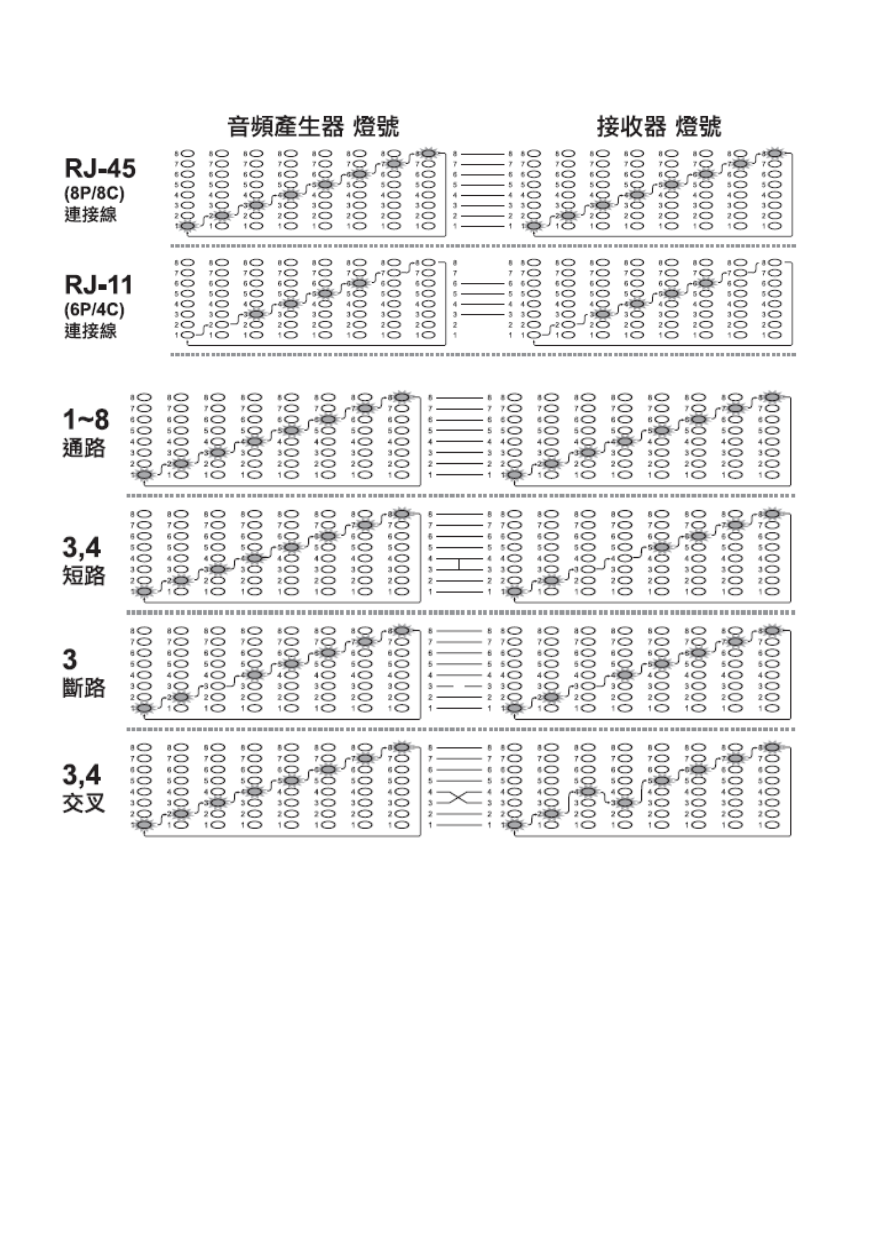

WIRE MAP
---帶交換機網路測試
對於 UTP/STP 網路跳線，可以用一端連接音頻發射器，另一端連接在網路交
換機上，檔位開關拔至 TEST 檔位，音頻發射器 1~8 指示燈按先後順序點亮，
表示網路跳線 1~8 PIN 全部連通，否則，對應斷路位置不亮；
注 此測試方法只能測試網線路通斷，不能檢測交叉或短路。
尋線測試

音頻發射器接入待測目標線路，接入方式根據實際情況，可選擇用
RJ-11 跳線或紅黑鱷魚夾跳線或 8P8C 網路跳線接入；
 接好跳線後，音頻發射器檔位開關拔到 SCAN 檔位，此時音頻發射器
