RJ-11 跳線: 用於電話網路接入測試。
鱷魚夾跳線: 紅黑兩個，用於電話網路或其它線路接入測試，注意不能接入
帶強電線路。
RJ45 插座: 用於 STP/UTP 網路跳線測試或接入查線測試。
功能檔位開關
TEST: 網路跳線線序校對或通斷短路等測試。
SCAN: 發射音頻信號，可供音頻接收器探測接收查線。
OFF: 手動關機。
功能切換按鍵
TEST 檔，短按此鍵，可進行快、慢掃描切換；長按此鍵 2 秒，VERIFY
燈由閃爍變為長亮，可進行電話線開路/短路測試，紅黑鱷魚夾分別夾
住待測線路兩端，如短路，則線路指示 LED 燈的 1＃燈會長亮，反之
不亮，線路的阻抗可由燈的亮度來顯示，燈越亮，阻抗越小，越暗，
阻抗越大。
SCAN 檔，短按此鍵，發射信號單、雙音頻切換；長按此鍵 2 秒，VERIFY
燈亮，可測 TEL 線路/DC 電壓 正負極，紅、黑夾分別接正、負極時亮
紅燈，反之亮綠燈。
線序指示 LED 燈: 進行線序校對或連接交換機進行通斷測試時，此 1#～8#
LED 按順序點亮，G 指示燈為線路屏蔽層連接通斷情況
尋線指示燈 LED: 指示尋線狀況
測試指示燈 LED: 指示測試狀況

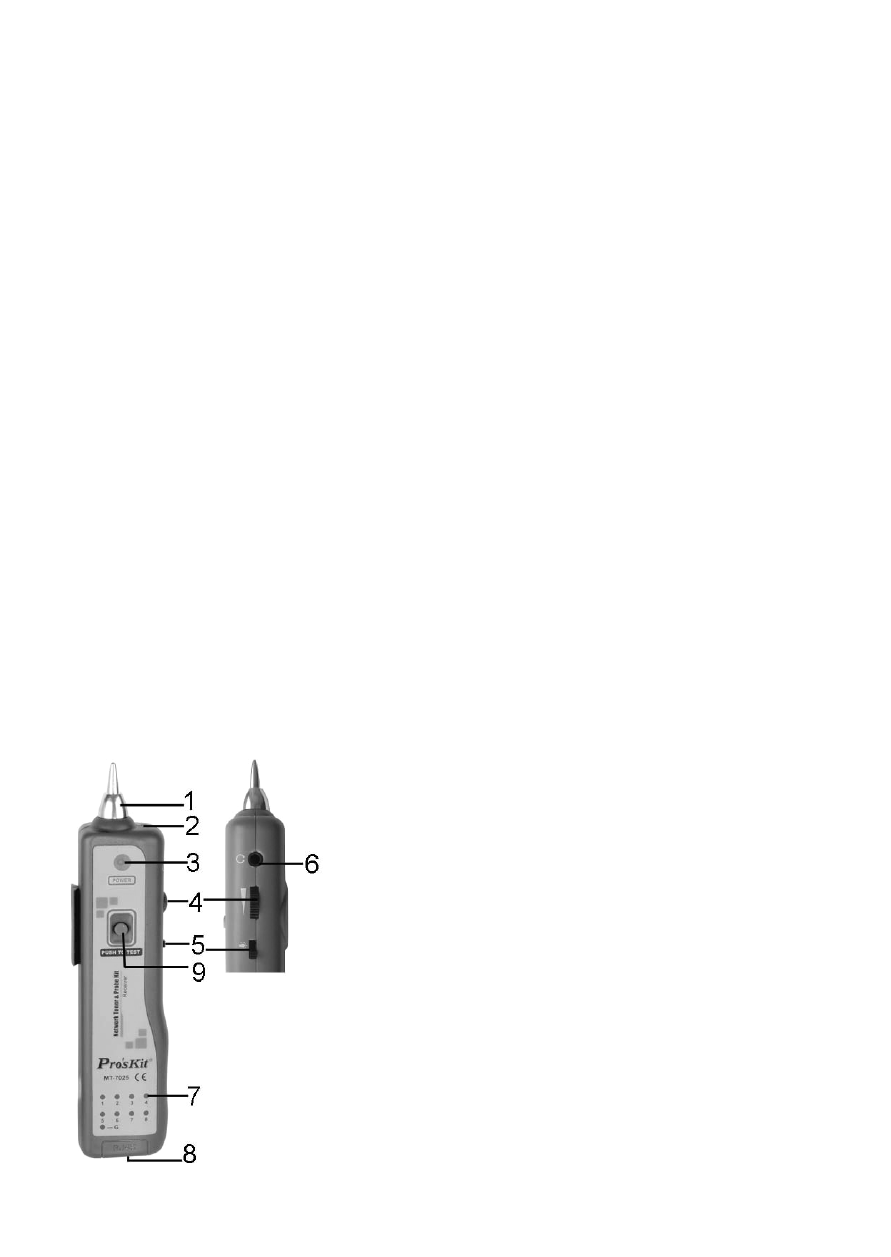

7．MT-7025 音頻接收器外觀圖
1.
測試探頭
2. 輔助照明 LED
3. 信號指示 LED
4. 音量調節旋鈕
5. 輔助照明開關
6. 耳機插座
7. 線序指示 LED
8. RJ45 插座
9. 尋線測試按鍵
