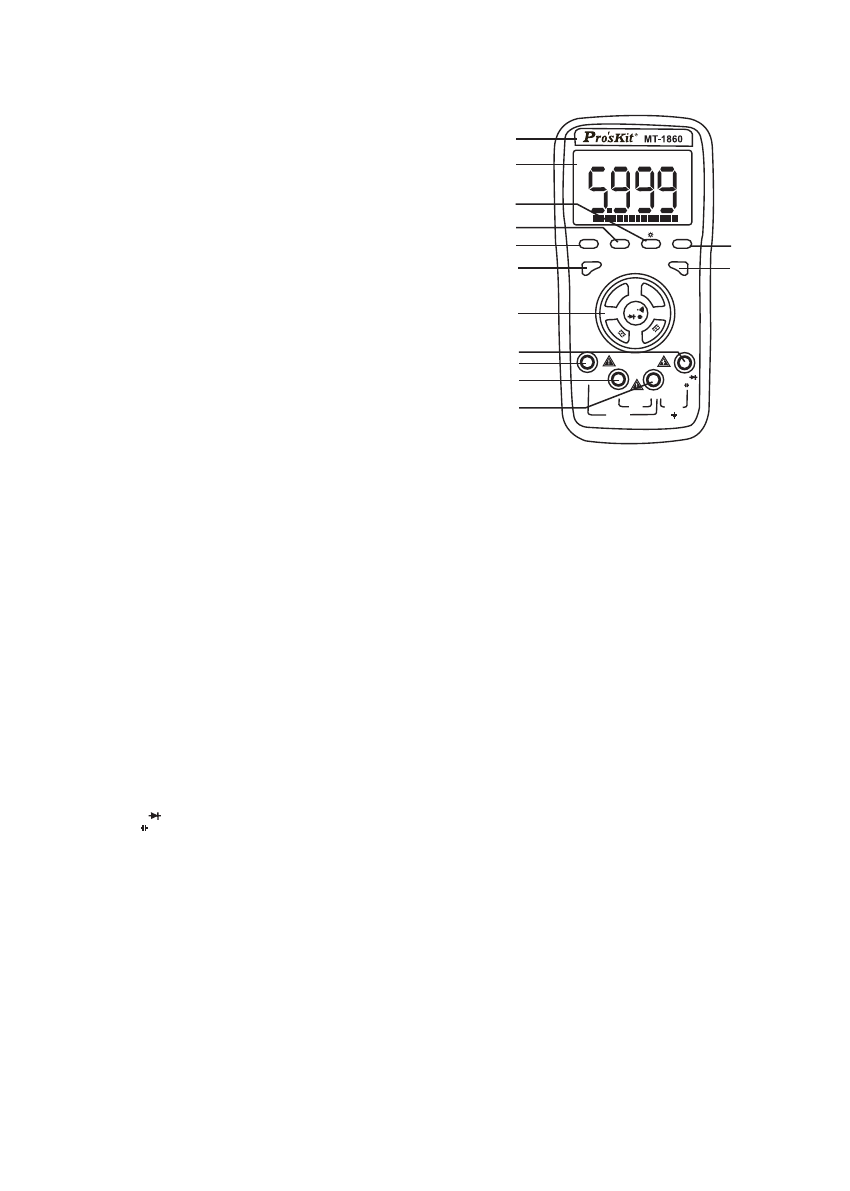

五、儀錶面板及按鍵功能說明
1. 儀錶型號
2. LCD屏顯示區。
3. 功能按鍵：用於選擇各種測量功能。
3-.“HOLD”背光開關及讀數保持開關，
長按“HOLD”鍵，觸發時間大於2秒，
背光開啟，再觸發時間大於2秒，
背光關閉，或10秒鐘後背光自動關閉，
觸發時間小於2秒為資料保持的鎖定與解除，
按一次鎖定，再按一次解除。
3-2. Hz/DUTY: 頻率/占空比選擇鍵,在頻率
檔位元按此鍵可以在頻率和占空比之切換;
在交流電壓或交流電流檔位按此鍵可以在
電壓或/頻率/占空比之間切換。
3-3. MAX/MIN: 最大值/最小值，按下此功能，
進入 MAX模式，此模式保持測量的最大值：再按此鍵進入MIN模式，此模式保持最小
值，進入 MAX/MIN模式後，顯示器保持最大值或最小值。在此工作環境下無類比棒條
顯示和自動關機功能，按 MAX/MIN鍵2秒後，退出MAX或MIN測量模式。
3-4. RANGE: 自動/手動量程切換，開機時預設為自動量程，按一下切換為手動量程，在
手動量程模式下，每按一下往上跳一檔，到最高檔時再按此鍵又跳到最低檔，依次輪
回。如按此鍵超過 2秒則切換回到自動量程。頻率及電容檔沒有手動量程。
3-6. REL: 相對值測量，按一下此鍵為相對值測量，再按一次取消相對值測量，以此輪
回，如按此鍵超過 2秒則切換到RS232，LCD屏上有RS232顯示，此時為RS232資
料輸出打開，如再按此鍵超過 2秒則RS232在LCD屏上消失，此時關閉RS232資料輸
出，以此輪回。
4. “POWER”為電源開關。
5. 功能選擇按鍵。
6. “
VΩ Hz
TEMP
”輸入插孔：測量電壓、溫度、頻率、電阻、電容、二極體以及通斷測試的
正輸入端，插入紅表筆。
7. 0A電流輸入插孔：測量交直流電流0A檔的正輸入端，插入紅表筆。
8. mA輸入孔：測量交直流正輸入端。
9. COM輸入孔：負輸入端，插入黑表筆。
六 其他功能
1. 自動斷電
當儀錶停止使用 5分鐘後，儀錶便自動斷電（關機），然後進入睡眠（關機）狀態，斷電
前一分鐘內置蜂鳴器會發出響聲，若要重新啟動電源（開機），請按電源開關鍵，若要取
CAT ll
VΩ Hz
10A
COM mA
10A
10sec MAX
FUSED
MAX
600mA
FUSED MAX
1000V DC
750V AC
Ω
m
A
A
DC
/A
C Hz/
C˚/
F˚
AUTO POWER OFF
POWER REL/RS232
MAX/MIN Hz/DUTY HOLD RANGE
TEMP
DC
V
AUTO
APO
2
3-
3-2
3-3
3-4
3-5
4
4
6
7
9
8
