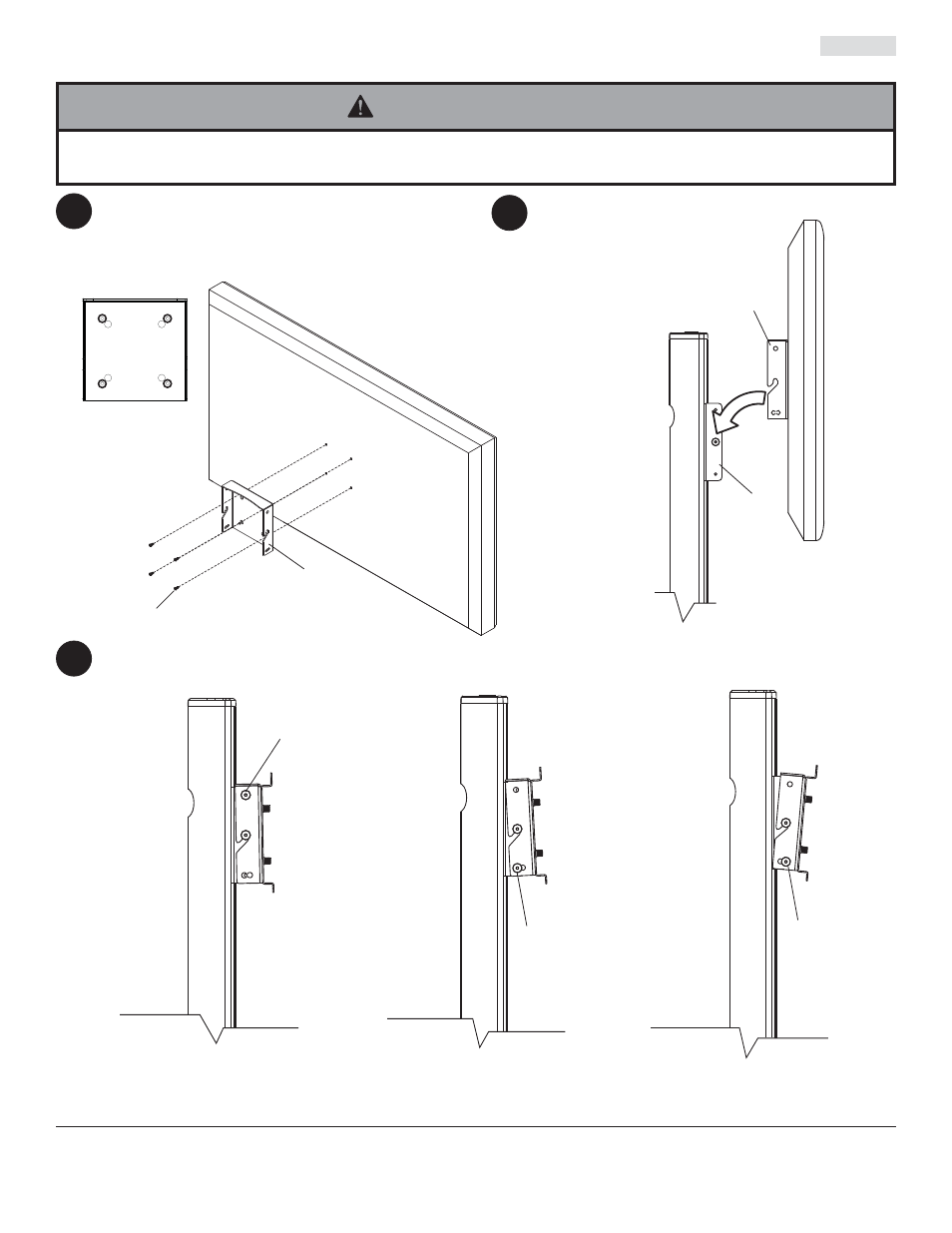

Escoja el patron de hoyos según se muestra en la
ilustración 10. Fije la placa de gancho (B) a la parte
de atrás de la pantalla con cuatro tornillos M4 x 12
mm. Apriete los tornillos con un destornillador de
cruz (phillips). Fije la placa de gancho (B) al puntal para montar la
pantalla (A).
Inserte dos tornillos de 1/4-20 x 12 mm (L) en los hoyos que se indican abajo para lograr la orientación deseada de
la pantalla. Apriete todos los tornillos con una llave allen de 4 mm (R).
10
• Si no puede dar tres vueltas completas a los tornillos en las inserciones de la pantalla o si los tornillos no tocan fondo
y la placa de gancho todavía no está fi jada con fi rmeza, la pantalla puede sufrir daños o el producto podría fallar.
ADVERTENCIA
11
12
Fijación de la pantalla con el Patrón de montaje VESA 100
Inclinada hacia
atrás 2°
Inclinada hacia
adelante 5°
Sin inclinación
