25 de 35
Español
ISSUED: 07-28-06 SHEET #: 202-9156-14 (2013-10-01)

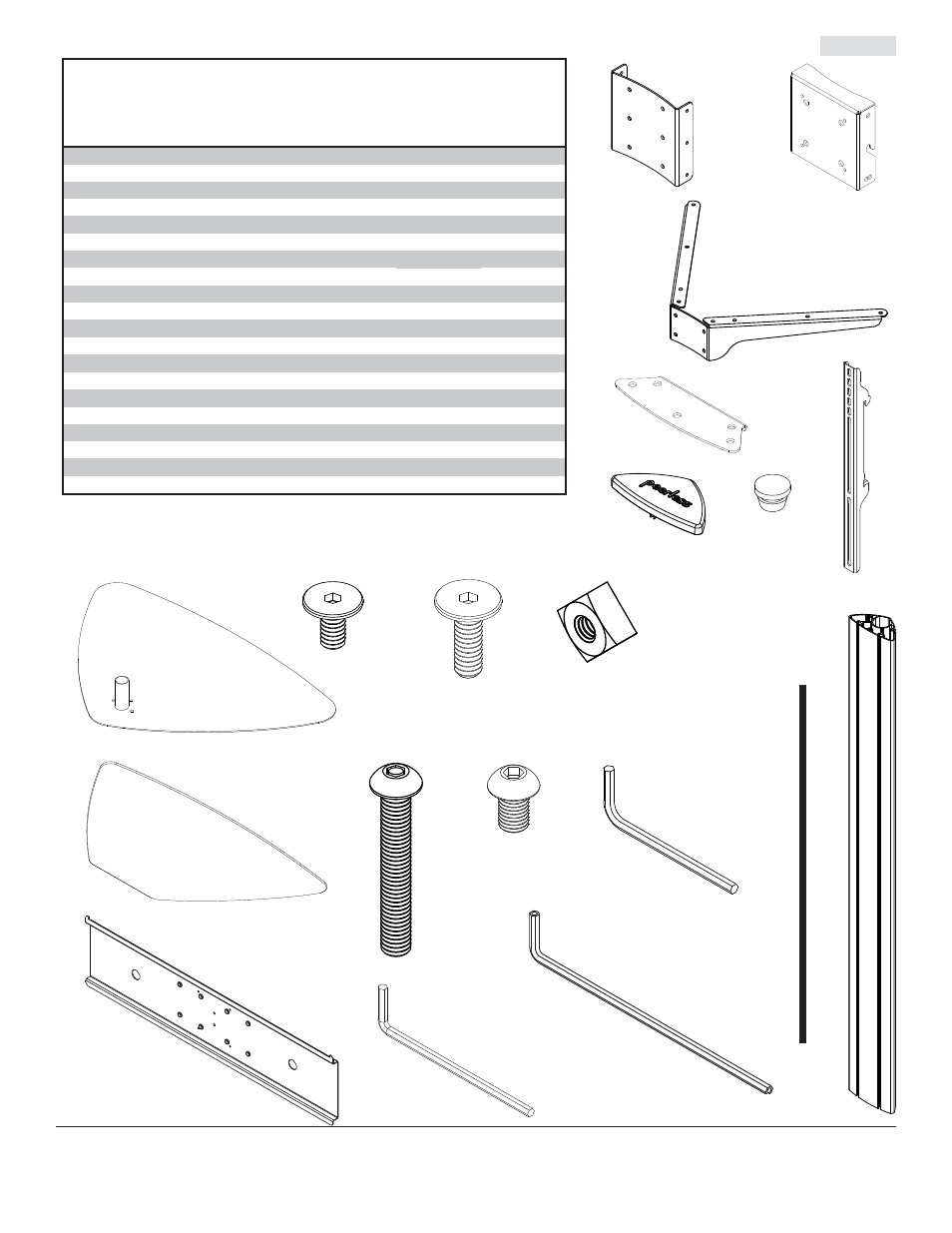

NOTA: Algunas partes pueden diferir un poco de las ilustradas.
I
A B
C
D
G
F
H
J
R
S
U T P
N M L
K
E
Q
SGLB01 SGLS01
Descripción Cant. Nº de pieza Nº de pieza
A puntal para montar la pantalla 1 201-1156 201-4156
B placa de gancho 1 201-1157 201-4157
C soporte para anaquel 1 201-1158 201-4158
D puntal para abrazadera de anaquel 1 201-1159 201-4159
E base 1 201-1981 201-4981
F placa universal 1 201-1109 201-4109
G soporte de adaptación 2 201-1513 201-4513
H montante 1 580-1180 580-4180
I anaquel de cristal 1 590-0208 590-0208
J cubierta superior 1 590-1210 590-4210
K botón amortiguador 9 590-1209 590-1209
L tornillo decorativo de 1/4-20 x 12 mm 12 520-2325 520-1325
M tornillo decorativo de 1/4-20 x 20 mm 2 520-2326 520-1326
N tuerca 1/4-20 10 530-1050 530-2031
P tornillo de cabeza hueca 3/8-16 x 2.5" 3 520-9550 520-9550
Q llave allen de 7/32" 1 560-9715 560-9715
R llave allen de 4 mm 1 560-9646 560-9646
S fieltro adhesivo 1 570-0043 570-0043
T tornillo de cabeza hueca M10 x 15 mm 4 520-9262 520-9262
U llave allen de 6 mm 1 560-9716 560-9716
Antes de comenzar, asegúrese de que su producto incluye todas las piezas
ilustradas.
Lista de piezas
