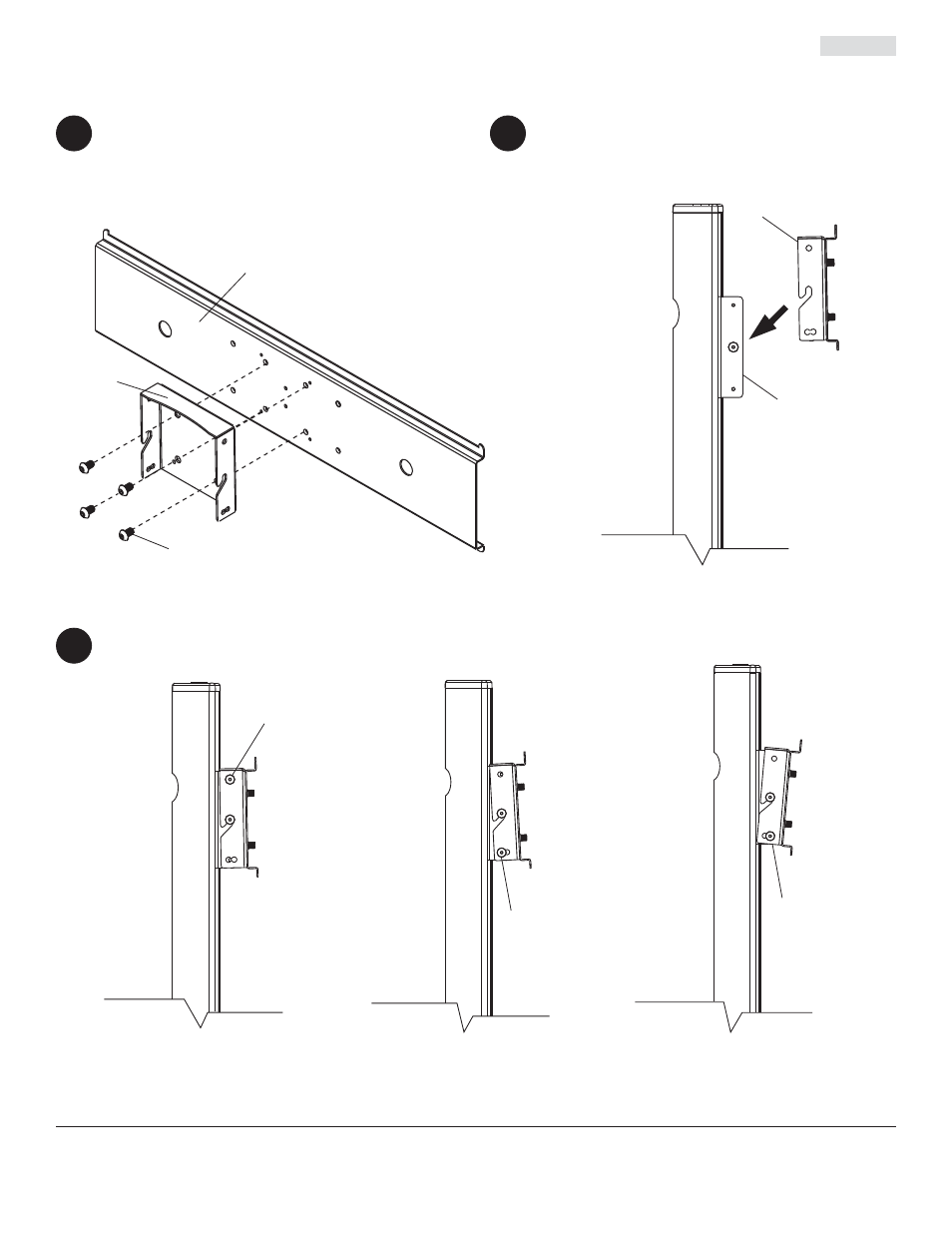

Inserte dos tornillos 1/4-20 x 12 mm (L) en los hoyos que se indican abajo para orientar la pantalla en la forma
deseada. Apriete todos los tornillos con una llave allen de 4 mm (R).
Una la placa universal (F) al la placa de gancho (B)
con cuatro tornillos de cabeza hueca M10 x 15 mm (T).
Apriete los tornillos con una llave allen de 6 mm (U). Una la placa de gancho (B) al puntal para montar la
pantalla (A). 10
Fijación de la pantalla con placa universal y soportes de adaptación
Para fi jar pantallas con el patrón de hoyos VESA 100, pase a la página 33.
11
12
L
L
L
Inclinada hacia
atrás 2°
Inclinada hacia
adelante 5°
Sin inclinación
F
B
T
B
A
