27 von 36 AUSGEGEBEN: 06-22-10 BLATT NR.: 061-9055-6 01-15-11
Deutsch
B
A
C
Les pièces peuvent différer légèrement de l’illustration.
Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.
ECMU-01-I
ECMU-02-I
ECMU-03-I
ECMU-04-I ECMU-01-I-S
ECMU-02-I-S
ECMU-03-I-S
ECMU-04-I-S

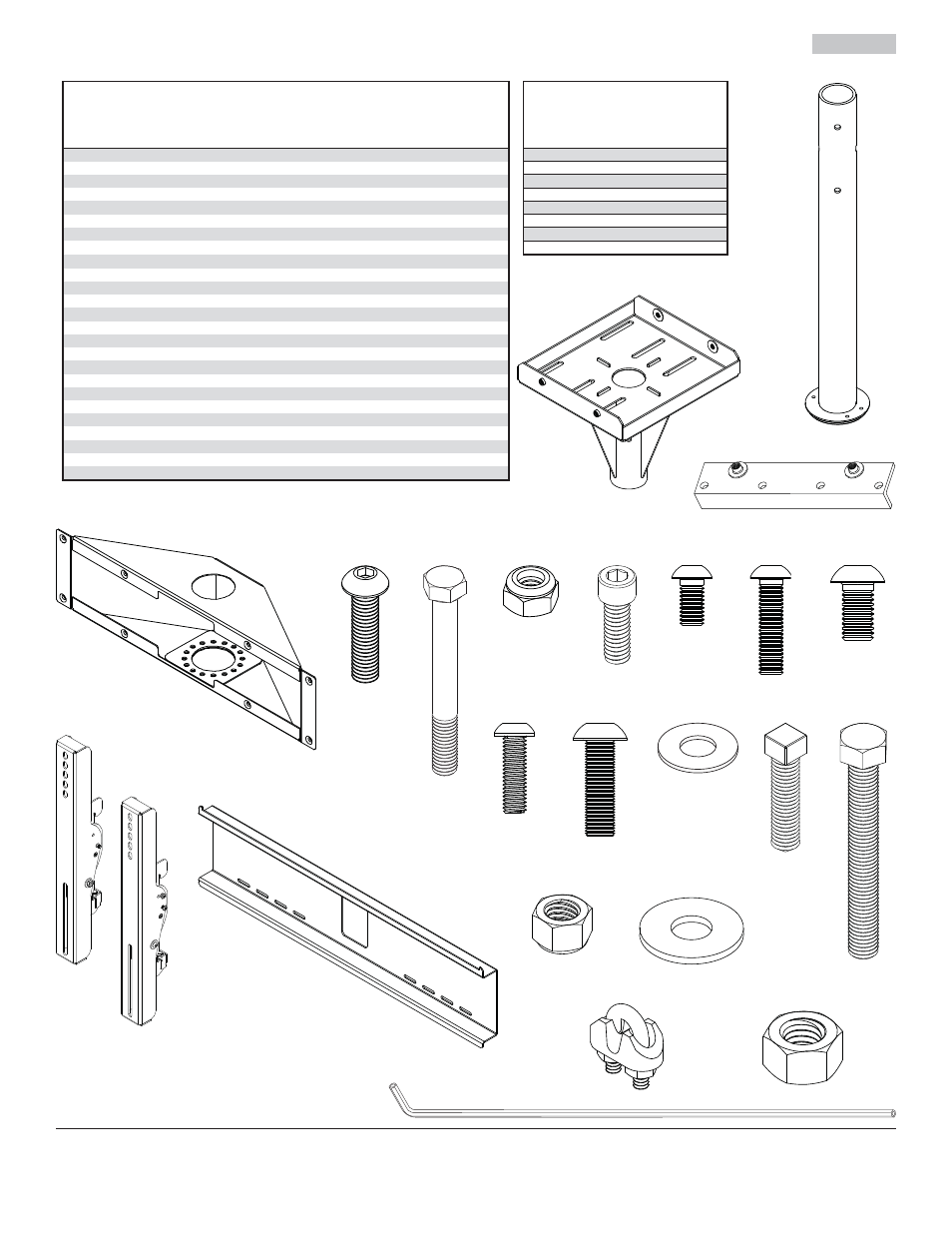

Beschreibung Anz. Teile Nr. Teile Nr. Modelle Nr. Teile Nr.
A Deckenplatte 1 061-T1283 061-7283 ECMU-01-I 061-T1266
B Stützsäule 1 see chart see chart ECMU-01-I-S 061-7266
C Deckenklammer 2 061-T1281 061-7281 ECMU-02-I 061-T1267
D Adaptergehäuse 1 061-T1264 061-7264 ECMU-02-I-S 061-7267
E 1 Zoll Inbusschrauben 4 520-5035 520-5035 ECMU-03-I 061-T1268
F 7/16 x 4 Zoll Schrauben 3 520-5014 520-5014 ECMU-03-I-S 061-7268
G 7/16 Zoll Muttern 3 530-5003 530-5003 ECMU-04-I 061-T1269
H Adapterplatte 1 061-T1258 061-7258 ECMU-04-I-S 061-7269
I 3/4 Zoll Inbusschrauben 8 520-5034 520-5034
J Kipphalterungen links 1 061-T1383 061-7383
K Kipphalterungen recht 1 061-T1382 061-7382
L Inbusschlüssel 4 mm 1 560-9646 560-9646
M Schrauben M6 x 12 mm 4 520-5023 520-5023
N Schrauben M6 x 25 mm 4 520-5024 520-5024
O Schrauben M8 x 15 mm 4 520-5026 520-5026
P Schrauben M6 x 20 mm 4 520-5025 520-5025
Q Schrauben M8 x 25 mm 4 520-5027 520-5027
R Scheibe 4 540-5014 540-5014
S Vierkantschrauben 1/2-13 x 2 Zoll 4 520-5036 520-5036
T Schrauben 1/2-13 x 4 Zoll 12 520-5019 520-5019
U Sicherungsmuttern 1/2-13 8 530-5005 530-5005
V Scheiben 1/2 Zoll 16 540-5010 540-5010
W 1,5 m (5 Fuß) lange Drahtseil (nicht gezeigt) 1 560-0056 560-0056
X Seilklemmen 2 560-0069 560-0069
Y Sechskantmuttern 1/2-13 4 530-5010 530-5010
Teileliste Stützsäule (B)
D
F G E I
H
J
K
M N O
R S T
U V
X
Y
P Q
L
