20 sur 36 PUBLIÉ LE: 06-22-10 FEUILLE n o : 061-9055-6 01-15-11
Français

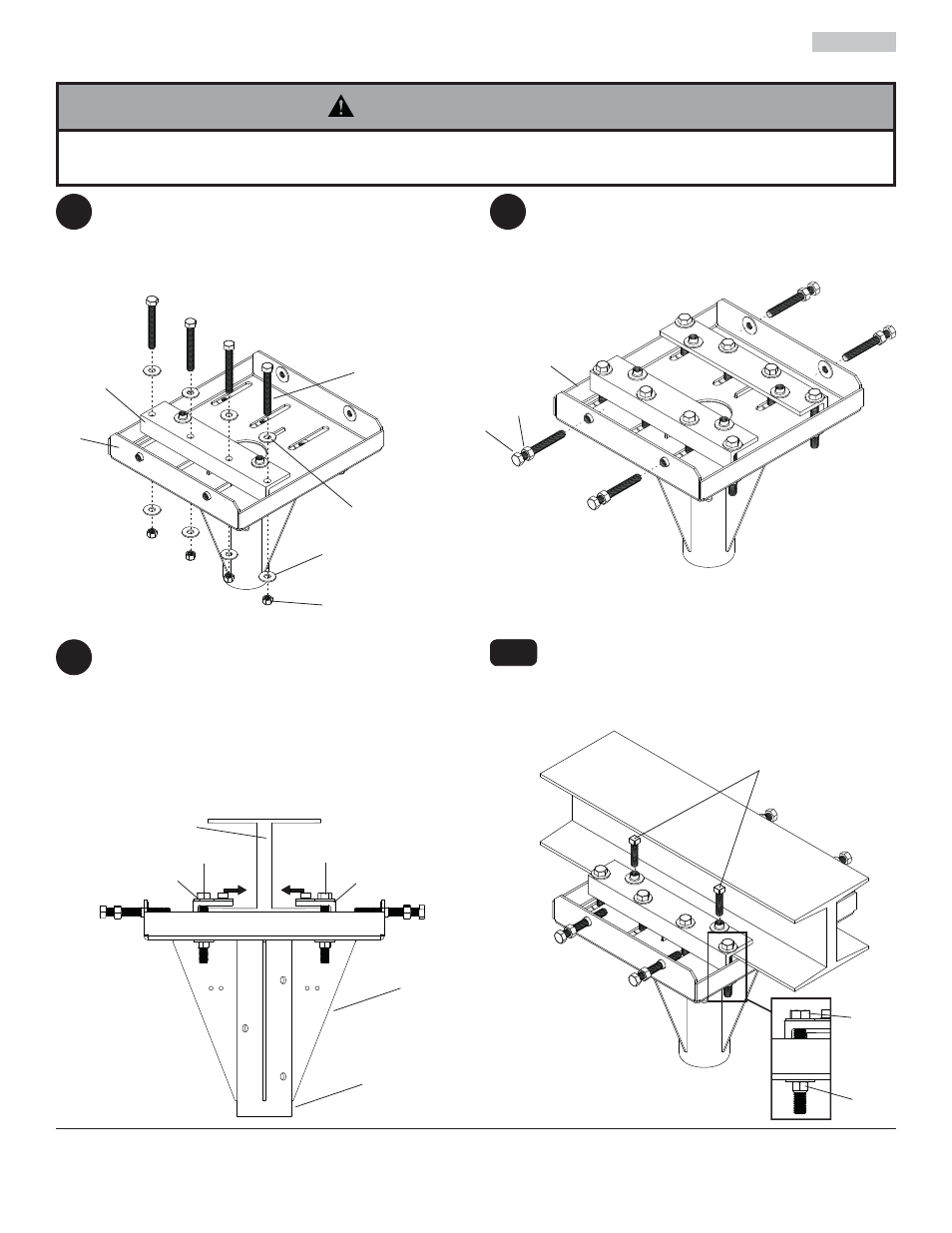

Insérez quatre boulons (T) à travers huit rondelles
(V), la fi xation de plafond (C), la plaque de plafond
(A) et quatre écrous de blocage (U) comme
illustré.
Répétez pour la deuxième fi xation de plafond.
Soulevez la plaque de plafond (A) jusqu'à la
poutre en I et glissez les fi xations de plafond (C)
aussi près que possible du centre de la poutre en
I. REMARQUE : Le tube de la plaque de plafond
doit être centré sous la poutre en I.
Serrez alternativement les boulons (T) des
fi xations droite et gauche jusqu'à ce que les
boulons exercent une pression égale sur chaque
fi xation.
Insérez quatre écrous hexagonaux (Y) dans
quatre boulons (T). Insérez quatre boulons (T)
dans le côté de la plaque de plafond (A), mais
sans les serrer.
Serrez les boulons à tête carrée (S) dans la
fi xation de plafond et dans la poutre en I.
Vérifi ez que les boulons (T) et les écrous de
blocage (U) de l'étape précédente sont encore
solidement fi xés.
1
3
2
Installation à une poutre en I
3-1
V
V
T
Y
T
A
C
A
U
T
T
U
T
A
S
POUTRE EN I
FIXATION
GAUCHE (C)
FIXATION DROITE (C)
TUBE
• L’installateur doit s’assurer que la surface de support peut soutenir sans danger la charge totale de l’équipement
ainsi que des pièces et composants qui y sont attachés.
AVERTISSEMENT
