9 de 20 PUBLICADO: 10-01-07 HOJA #: 095-9272-5 09-02-11
Español

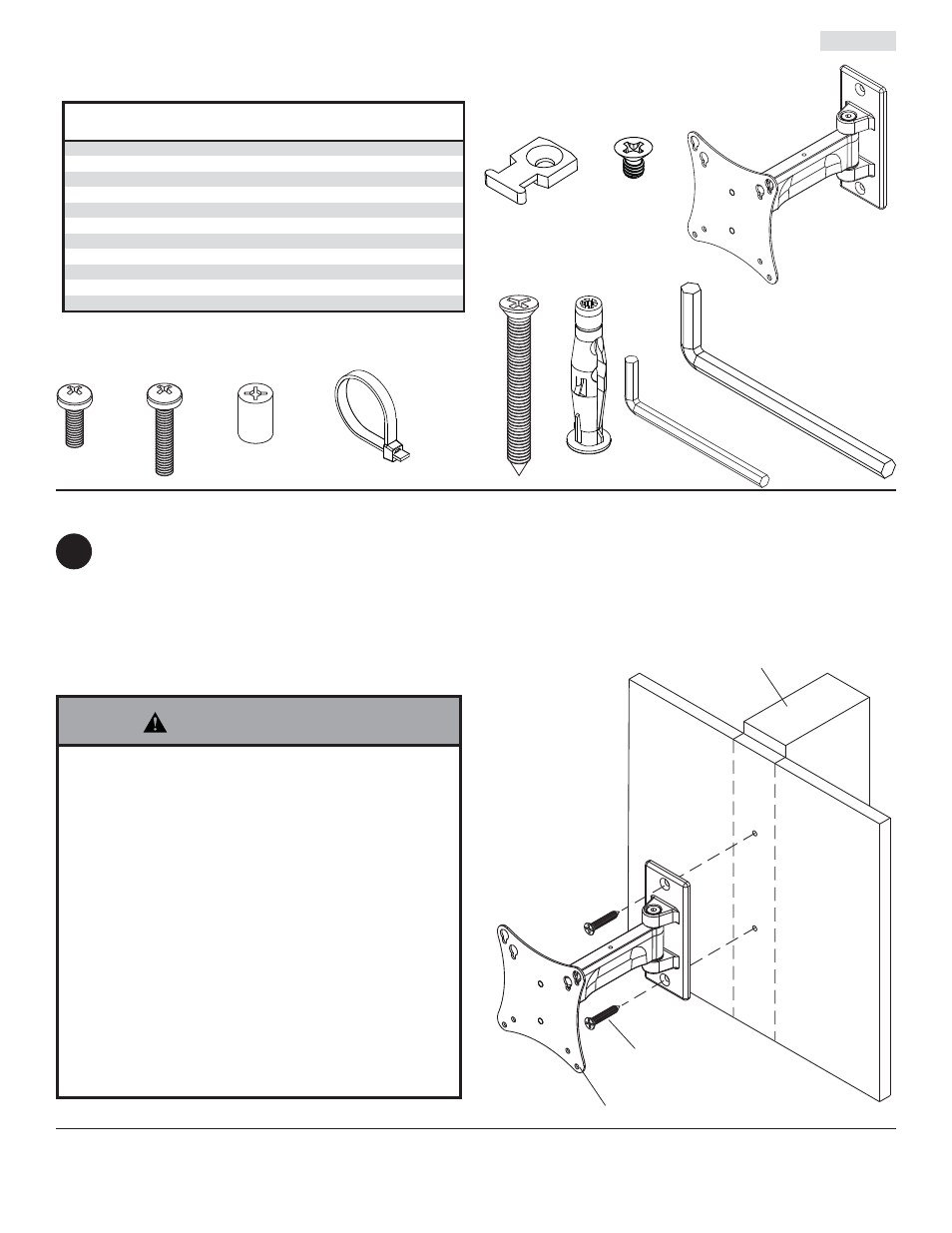

Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran.
Las piezas pueden verse un poco distintas a la ilustración.
Instalación en una pared con montantes de madera
PLAQUE MURALE
Con un detector de montantes, localice y marque los bordes del montante de madera donde se montará este
producto. Se recomienda enfáticamente que se utilice un detector de "borde a borde". Use un nivel para trazar
una línea vertical a lo largo del centro del montante. Use la placa de pared como plantilla para marcar el centro
de los hoyos a lo largo de la línea vertical. Taladre dos hoyos de 5/32" (4 mm) de diámetro y 2-1/2" (64 mm) de
profundidad. Fije el montaje del gancho de pared (AA) a la pared con dos tornillos de cabeza plana para madera
#14 x 2-1/2" (D),.
Pase al paso 2.
1
D
AA
C
AA
B G A
E
I
H M
D F
Lista de las partes
PP730 PP730-S
Descripción Cant. # de parte # de parte
AA armazón del brazo de pared 1 095-P1711 095-4711
A tornillos phillips M4 x 12 mm 4 504-9013 504-2014
B tornillos phillips M4 x 20 mm 4 504-9020 504-2013
C espaciador de retención 4 590-5005 590-5003
D tornillos para madera de 14 x 2.5" 2 520-1202 520-2165
E llave allen de 5 mm 1 560-9640 560-9640
F anclaje para concreto 2 590-0320 590-0320
G sujetacables 1 560-9711 560-2004
H anclaje del sujetacables 1 590-1290 590-1290
I llave allen de 3/16" 1 560-0071 560-0071
M tonillos phillipls 8-32 x 1/4" 1 520-1622 520-2622
• El instalador debe verifi car que la superfi cie de apoyo
sea capaz de soportar fi rmemente la carga combinada
del equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la
placa de apoyo quede fi rmemente sujeta, pero no
apriete en
exceso. El apriete excesivo puede dañar
los tornillos, reduciendo enormemente su fuerza de
fi jación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien
fi jos en el centro del montante. Se recomienda usar un
localizador de montantes de "borde a borde".
• Los herrajes suministrados son para fi jar el soporte a
través de tabique de yeso-cartón o yeso de espesor
estándar a los montantes de madera. Los instaladores
son responsables de suministrar los herrajes para
otros tipos de situaciones de montaje (no aprobado por
UL).
ADVERTENCIA
