30 sur 30 PUBLIÉ LE : 07-22-08 FEUILLE n o : 120-9054-2 09-30-11
Français
4

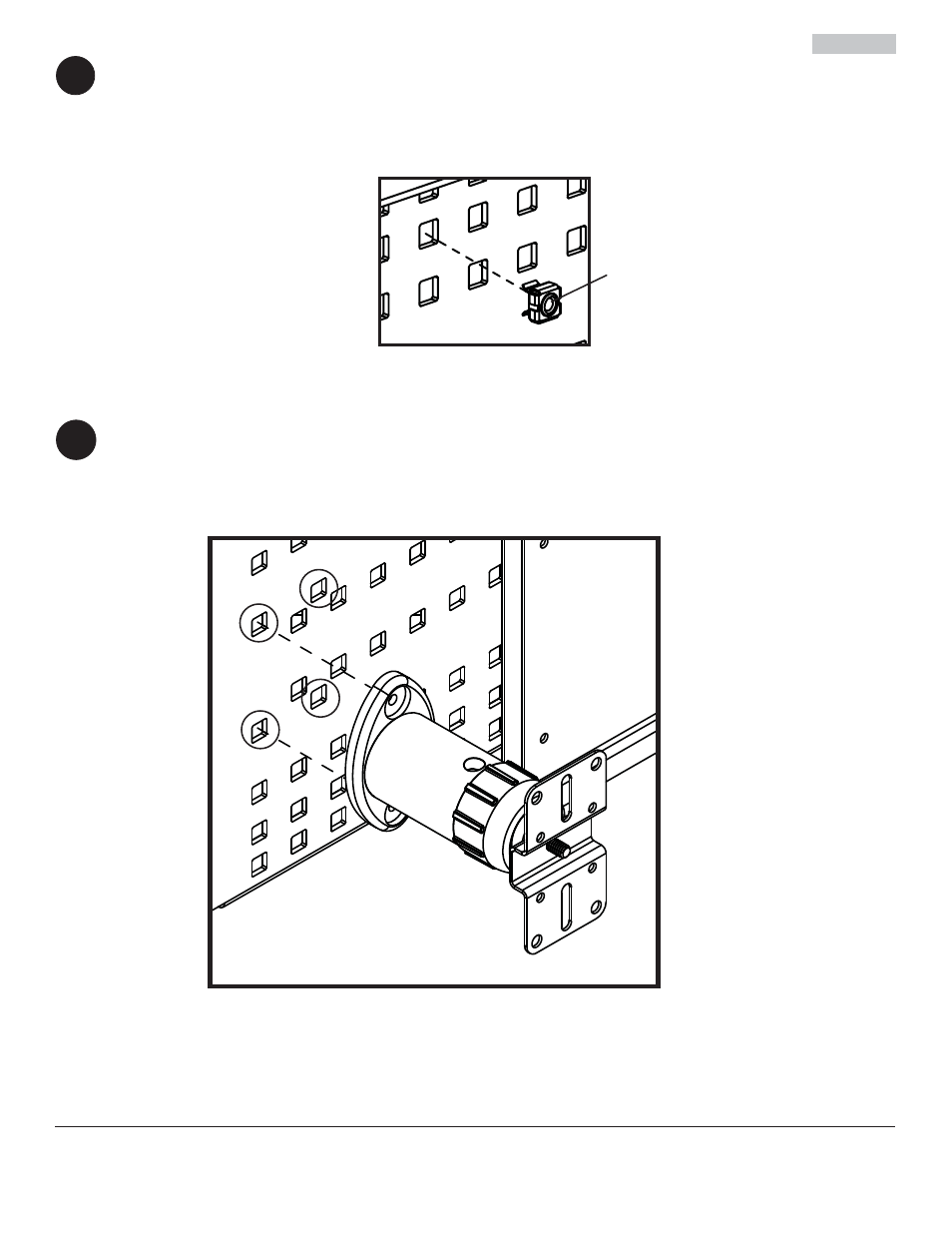

DETAIL 2
I
Alignez la plaque murale sur les plaques d’interconnexion (A) pour déterminer l’emplacement des
écrous prisonniers (I) servant à fi xer la plaque murale aux plaques d’interconnexion. Installez les
écrous prisonniers à l’arrière des plaques d’interconnexion (A) comme illustré dans le dessin de
détail 2.
REMARQUE : Installez la plaque murale et le reste du support mural selon les instructions fournies
avec le support mural.
Installation des supports de haut-parleurs (facultatif)
REMARQUE : Le support d’encoignure peut être visible avec des écrans de petite taille.
REMARQUE : Le support de haut-parleurs (vendu séparément) peut différer de l’illustration. ACC930 (vendu
séparément) est nécessaire à l’installation du support de haut-parleurs au support d’encoignure.À l’aide de la
confi guration de trous ci-dessous, fi xez le support de haut-parleurs à la plaque d’interconnexion (A) à l’aide de
deux vis et de deux rondelles à l’avant et de deux écrous à l’arrière. REMARQUE : Les fi xations nécessaires à
l’installation du support de haut-parleurs ne sont pas comprises 5
