17 sur 20 PUBLIÉ LE: 10-01-07 FEUILLE No : 095-9272-3 08-20-09
Français
2
fi g. 2.3
A ou B
PLAQUE D’ADAPTATION

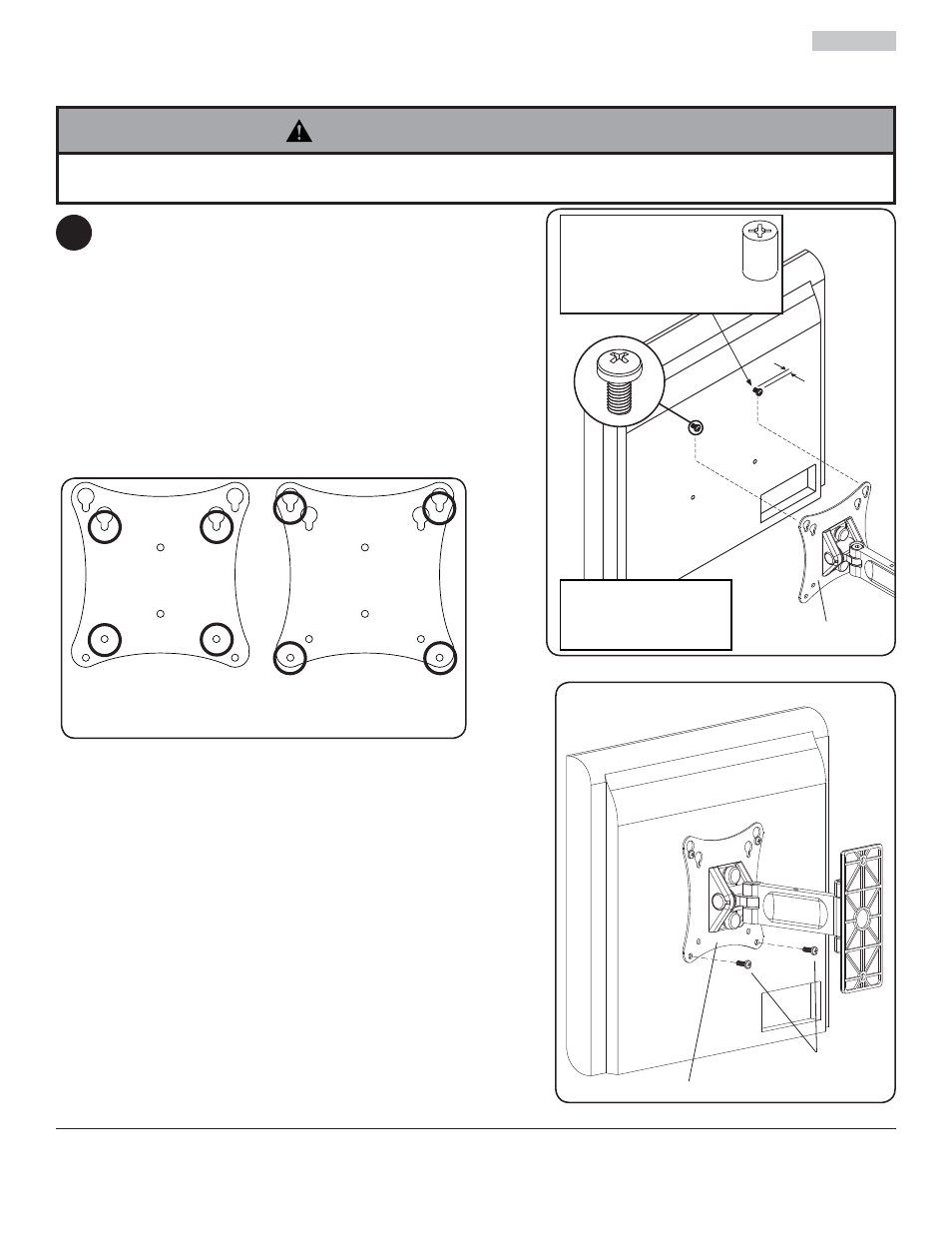

Fixation de la plaque de montage à un écran compatible à la norme de
montage VESA 75 ou 100
Insérez deux vis M4 x 12 mm (A) dans les trous
supérieurs du moniteur, en laissant environ 6 mm
(,25 po) de fi letage exposé.
Accrochez les vis
aux boutonnières de la plaque d’adaptation tel
qu’indiqué sur les fi gures 2.1 et 2.2.
*Remarque : Si les trous sont percés très près les
uns des autres, insérez deux vis M4 x 20 mm (B) et
deux entretoises de retenue (C) dans les deux trous
supérieurs du moniteur, tel qu’indiqué ci-contre.
Insérez deux vis M4 (A ou B) dans les trous
inférieurs de la plaque d’adaptation, tel qu’illustré à
la fi gure 2.3.
fi g. 2.1
POUR UNE
DISPOSITION DE
MONTAGE VESA
MD 75:
POUR UNE
DISPOSITION DE
MONTAGE VESA
MD 100:
1/4”
fi g. 2.2
PLAQUE
D’ADAPTATION
Certains écrans
peuvent être
légèrement différents
de celui illustré ici.
C
* Dans le cas d’un moniteur
dont les trous sont percés
très près les uns des autres,
mettez des entretoises (C)
entre la plaque d’adaptation et
le moniteur.
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans
parvenir à fi xer solidement le support, l’écran peut être abîmé ou le produit détérioré.
AVERTISSEMENT
A
